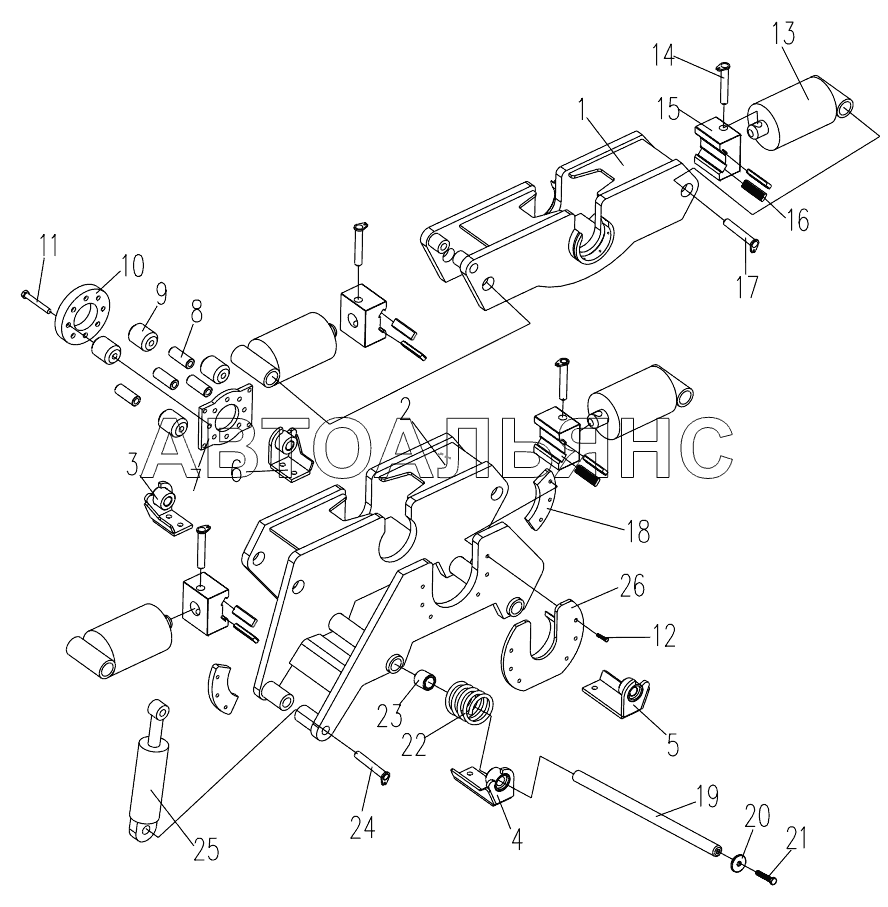

425100627 Vise XZ200. Каталог 2014г.

Anchor Hydraulic Assembly XZ200 425101862 Manipulative desk Standard XZ200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Clamp

Заводской номер: 425100628 Количество на модель: 1
425100628
1
2

Номер детали на чертеже:

2

Clamp

Заводской номер: 425100643 Количество на модель: 1
425100643
1
3

Номер детали на чертеже:

3

Wrench Mount

Заводской номер: 425500188 Количество на модель: 1
425500188
1
4

Номер детали на чертеже:

4

Wrench Mount

Заводской номер: 425500189 Количество на модель: 1
425500189
1
5

Номер детали на чертеже:

5

Wrench Mount

Заводской номер: 425500190 Количество на модель: 1
425500190
1
6

Номер детали на чертеже:

6

Wrench Mount

Заводской номер: 425500191 Количество на модель: 1
425500191
1
7

Номер детали на чертеже:

7

Connect Plank

Заводской номер: 425500266 Количество на модель: 1
425500266
1
8

Номер детали на чертеже:

8

Pipe

Заводской номер: 425500477 Количество на модель: 6
425500477
6
9

Номер детали на чертеже:

9

Idler Wheel

Заводской номер: 425500476 Количество на модель: 6
425500476
6
10

Номер детали на чертеже:

10

Baffle

Заводской номер: 425500259 Количество на модель: 1
425500259
1
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 425500478 Количество на модель: 6
425500478
6
12

Номер детали на чертеже:

12

Болт M12x35

Заводской номер: 805000048 Количество на модель: 6
805000048
6
13

Номер детали на чертеже:

13

Cylinder

Заводской номер: 803076458 Количество на модель: 4
803076458
4
14

Номер детали на чертеже:

14

Pin

Заводской номер: 425100235 Количество на модель: 4
425100235
4
15

Номер детали на чертеже:

15

Jaw Block

Заводской номер: 425100231 Количество на модель: 4
425100231
4
16

Номер детали на чертеже:

16

Gripper Insert

Заводской номер: 425500258 Количество на модель: 8
425500258
8
17

Номер детали на чертеже:

17

Pin

Заводской номер: 425100233 Количество на модель: 4
425100233
4
18

Номер детали на чертеже:

18

Plank

Заводской номер: 425100238 Количество на модель: 2
425100238
2
19

Номер детали на чертеже:

19

Shaft

Заводской номер: 425100239 Количество на модель: 2
425100239
2
20

Номер детали на чертеже:

20

Shim

Заводской номер: 425500138 Количество на модель: 4
425500138
4
21

Номер детали на чертеже:

21

Болт M12x60

Заводской номер: 805000032 Количество на модель: 4
805000032
4
22

Номер детали на чертеже:

22

Spring

Заводской номер: 801737138 Количество на модель: 4
801737138
4
23

Номер детали на чертеже:

23

Bushing

Заводской номер: 425500160 Количество на модель: 4
425500160
4
24

Номер детали на чертеже:

24

Pin

Заводской номер: 425100236 Количество на модель: 1
425100236
1
25

Номер детали на чертеже:

25

Cylinder

Заводской номер: 803076318 Количество на модель: 1
803076318
1
26

Номер детали на чертеже:

26

Bracket

Заводской номер: 425100237 Количество на модель: 1
425100237
1
