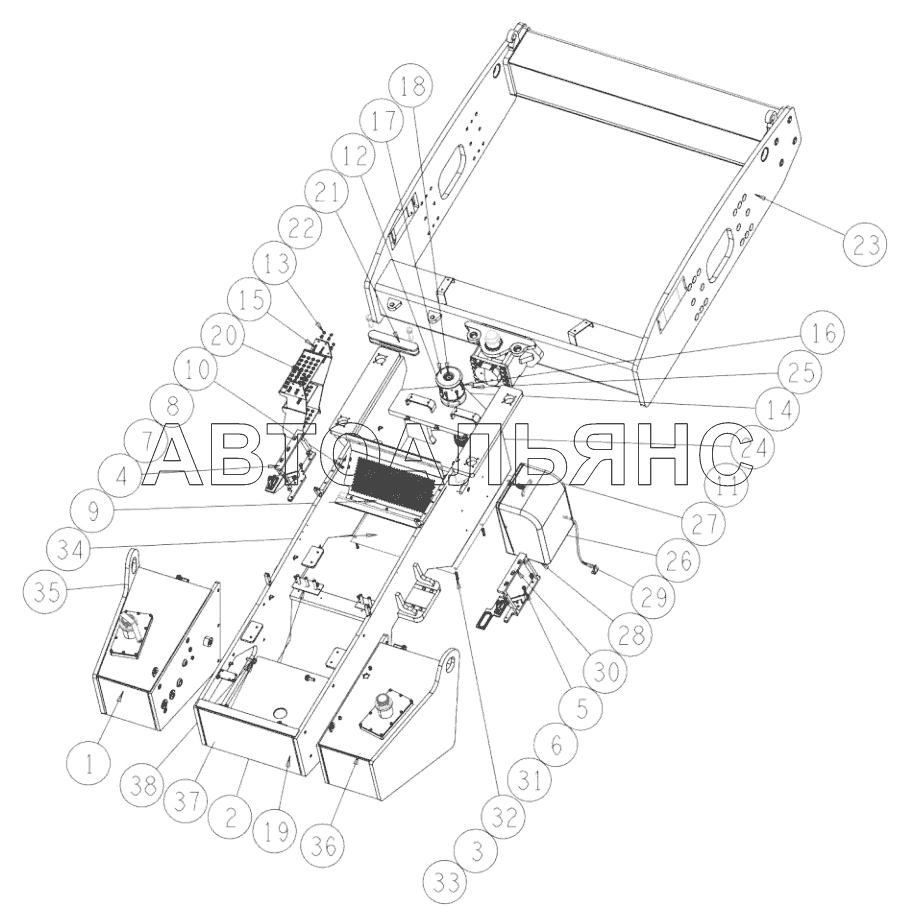

228401853 FRAME ASSEMBLE XS143. Каталог 2017г.

228401880 XS143 VIBRATORY ROLLER XS143 XS143 228303106 BATTERY BOX XS143

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

OIL TANK

Заводской номер: 228702645 Количество на модель: 1
228702645
1
2

Номер детали на чертеже:

2

FENCE

Заводской номер: 228401768 Количество на модель: 2
228401768
2
3

Номер детали на чертеже:

3

Spring Washer

Заводской номер: 805338260 Количество на модель: 18
805338260
18
4

Номер детали на чертеже:

4

TRANSMISSION LEFT SUPPORT

Заводской номер: 228401844 Количество на модель: 1
228401844
1
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 805006287 Количество на модель: 6
805006287
6
6

Номер детали на чертеже:

6

Spring Washer

Заводской номер: 805338261 Количество на модель: 18
805338261
18
7

Номер детали на чертеже:

7

Washer

Заводской номер: 805338259 Количество на модель: 9
805338259
9
8

Номер детали на чертеже:

8

BOLT M8x25

Заводской номер: 805046484 Количество на модель: 9
805046484
9
9

Номер детали на чертеже:

9

PLATE

Заводской номер: 228703138 Количество на модель: 1
228703138
1
10

Номер детали на чертеже:

10

WASHER 8

Заводской номер: 805338276 Количество на модель: 9
805338276
9
11

Номер детали на чертеже:

11

OSCILLATING BEARING GAC85S/K

Заводской номер: 800511347 Количество на модель: 2
800511347
2
12

Номер детали на чертеже:

12

COVER

Заводской номер: 228700370 Количество на модель: 2
228700370
2
13

Номер детали на чертеже:

13

Locknut

Заводской номер: 805200080 Количество на модель: 6
805200080
6
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 228700371 Количество на модель: 2
228700371
2
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 805046455 Количество на модель: 6
805046455
6
16

Номер детали на чертеже:

16

BOLTM12x35

Заводской номер: 805006413 Количество на модель: 12
805006413
12
17

Номер детали на чертеже:

17

COVER

Заводской номер: 228700367 Количество на модель: 1
228700367
1
18

Номер детали на чертеже:

18

BOLTM8x12

Заводской номер: 805046502 Количество на модель: 1
805046502
1
19

Номер детали на чертеже:

19

REAR FRAME

Заводской номер: 228401850 Количество на модель: 1
228401850
1
20

Номер детали на чертеже:

20

THE LADDER

Заводской номер: 226803050 Количество на модель: 1
226803050
1
21

Номер детали на чертеже:

21

PLANK

Заводской номер: 228700275 Количество на модель: 1
228700275
1
22

Номер детали на чертеже:

22

PIN

Заводской номер: 228700273 Количество на модель: 2
228700273
2
23

Номер детали на чертеже:

23

DRUM FRAME ASSEMBLE

Заводской номер: 228401653 Количество на модель: 1
228401653
1
24

Номер детали на чертеже:

24

V-RING

Заводской номер: 228700375 Количество на модель: 1
228700375
1
25

Номер детали на чертеже:

25

Масленка M10x1

Заводской номер: 801100336 Количество на модель: 3
801100336
3
26

Номер детали на чертеже:

26

BATTERY BOX

Заводской номер: 228303106 Количество на модель: 1
228303106
1
27

Номер детали на чертеже:

27

Bolt

Заводской номер: 805011330 Количество на модель: 6
805011330
6
28

Номер детали на чертеже:

28

NUTM8

Заводской номер: 805046477 Количество на модель: 1
805046477
1
29

Номер детали на чертеже:

29

SUPPLY TUBE ASSY

Заводской номер: 230502674 Количество на модель: 1
230502674
1
30

Номер детали на чертеже:

30

RIGHT BRACKET

Заводской номер: 228401849 Количество на модель: 1
228401849
1
31

Номер детали на чертеже:

31

WASHER 12

Заводской номер: 805338280 Количество на модель:
805338280
32

Номер детали на чертеже:

32

BOLT M10xl6

Заводской номер: 805046524 Количество на модель: 6
805046524
6
33

Номер детали на чертеже:

33

Washer

Заводской номер: 805338278 Количество на модель: 18
805338278
18
34

Номер детали на чертеже:

34

BASEPLATE

Заводской номер: 228401847 Количество на модель: 1
228401847
1
35

Номер детали на чертеже:

35

Bolt

Заводской номер: 805047579 Количество на модель: 6
805047579
6
36

Номер детали на чертеже:

36

FUELTANK

Заводской номер: 228702646 Количество на модель: 1
228702646
1
37

Номер детали на чертеже:

37

BOLT M20x60

Заводской номер: 805047076 Количество на модель: 6
805047076
6
38

Номер детали на чертеже:

38

WASHER 20

Заводской номер: 805301379 Количество на модель: 12
805301379
12
