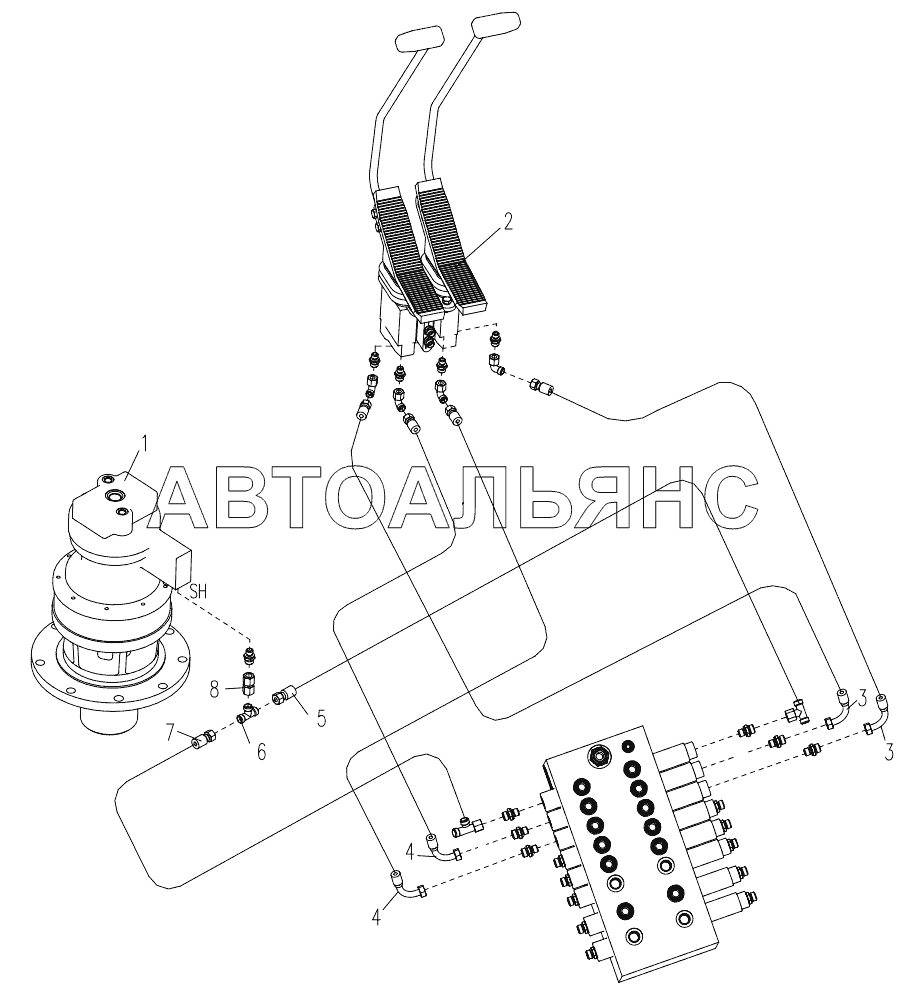

310400209 Pilot Hydraulic Piping XE80. Каталог 2012г.

803007187 Main Valve XE80 310400209 Pilot Hydraulic Piping XE80

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Swing Device

Заводской номер: 803007133 Количество на модель: 1
803007133
1
2

Номер детали на чертеже:

2

Pilot Valve Assy

Заводской номер: 310400211 Количество на модель: 1
310400211
1
3

Номер детали на чертеже:

3

Hose Assy

Заводской номер: 803172190 Количество на модель: 2
803172190
2
4

Номер детали на чертеже:

4

Hose Assy

Заводской номер: 803172428 Количество на модель: 2
803172428
2
5

Номер детали на чертеже:

5

Hose Assy

Заводской номер: 803173590 Количество на модель: 1
803173590
1
6

Номер детали на чертеже:

6

Shuttle Valve

Заводской номер: 803003979 Количество на модель: 1
803003979
1
7

Номер детали на чертеже:

7

Hose Assy

Заводской номер: 803172380 Количество на модель: 1
803172380
1
8

Номер детали на чертеже:

8

Adapter

Заводской номер: 803164777 Количество на модель: 1
803164777
1
