310400254 Upper Hydraulic Piping XE80. Каталог 2012г.

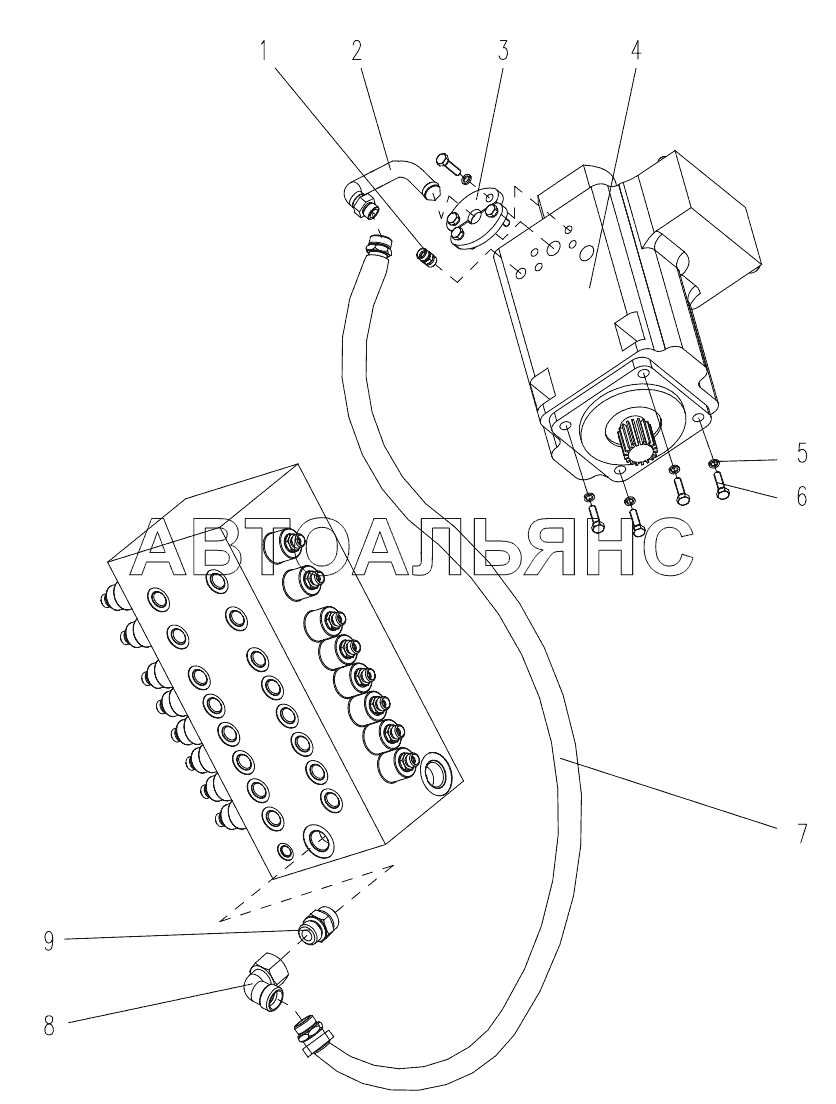

310400254 Upper Hydraulic Piping XE80 310400254 Upper Hydraulic Piping XE80

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Adapter

Заводской номер: 803173442 Количество на модель: 1
803173442
1
2

Номер детали на чертеже:

2

Steel Tube

Заводской номер: 803196310 Количество на модель: 1
803196310
1
3

Номер детали на чертеже:

3

FLANGE

Заводской номер: 803164717 Количество на модель: 1
803164717
1
4

Номер детали на чертеже:

4

Press Assembly

Заводской номер: 803007180 Количество на модель: 1
803007180
1
5

Номер детали на чертеже:

5

Mat

Заводской номер: 805302505 Количество на модель: 1
805302505
1
6

Номер детали на чертеже:

6

Болт M12x35

Заводской номер: 805000048 Количество на модель: 1
805000048
1
7

Номер детали на чертеже:

7

Hose Assembly

Заводской номер: 803183198 Количество на модель: 1
803183198
1
8

Номер детали на чертеже:

8

Adapter

Заводской номер: 803166489 Количество на модель: 1
803166489
1
9

Номер детали на чертеже:

9

Adapter

Заводской номер: 803172299 Количество на модель: 1
803172299
1
310400254 Upper Hydraulic Piping XE80 310400254 Upper Hydraulic Piping XE80
