310400093 Frame XE80. Каталог 2012г.

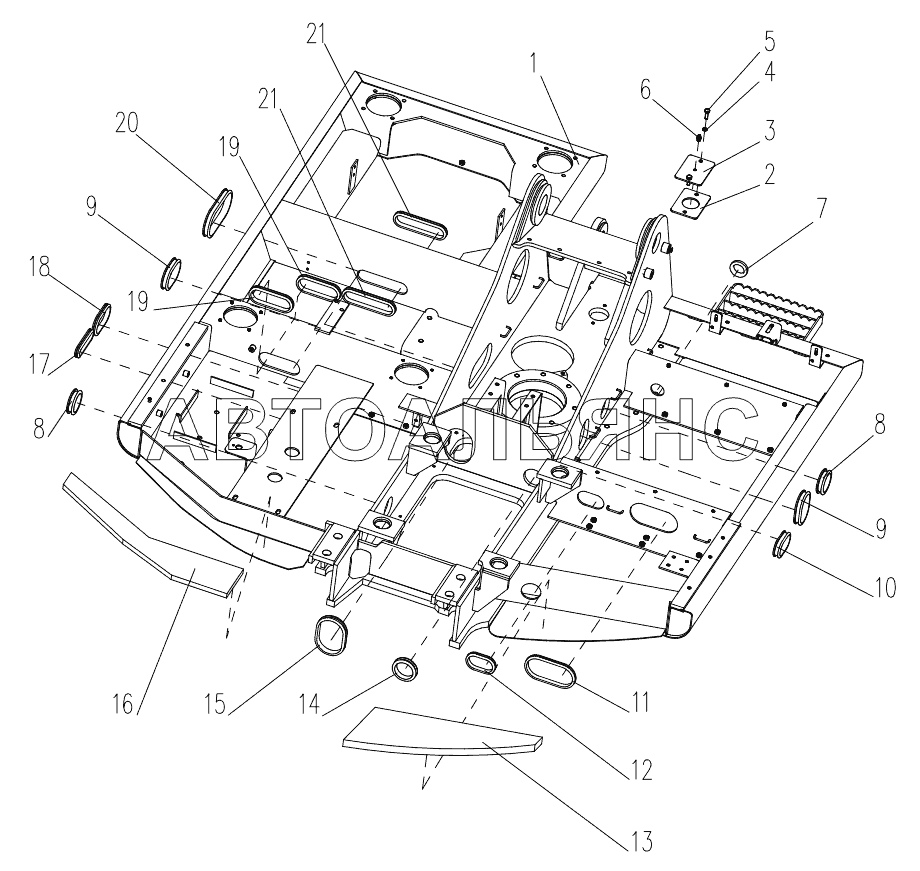

310400093 Frame XE80

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Main Frame

Заводской номер: 310400093 Количество на модель: 1
310400093
1
2

Номер детали на чертеже:

2

Mat

Заводской номер: 310400198 Количество на модель: 1
310400198
1
3

Номер детали на чертеже:

3

Cover

Заводской номер: 310400197 Количество на модель: 1
310400197
1
4

Номер детали на чертеже:

4

Spring Washer

Заводской номер: 805338260 Количество на модель: 2
805338260
2
5

Номер детали на чертеже:

5

BOLT M10x30

Заводской номер: 805046473 Количество на модель: 2
805046473
2
6

Номер детали на чертеже:

6

Масленка 45°М10х1

Заводской номер: 801100339 Количество на модель: 1
801100339
1
7

Номер детали на чертеже:

7

Rubber

Заводской номер: 310400190 Количество на модель: 1
310400190
1
8

Номер детали на чертеже:

8

Rubber

Заводской номер: 310400191 Количество на модель: 2
310400191
2
9

Номер детали на чертеже:

9

Rubber

Заводской номер: 310400201 Количество на модель: 2
310400201
2
10

Номер детали на чертеже:

10

Rubber

Заводской номер: 310400194 Количество на модель: 1
310400194
1
11

Номер детали на чертеже:

11

Rubber

Заводской номер: 310400181 Количество на модель: 1
310400181
1
12

Номер детали на чертеже:

12

Rubber

Заводской номер: 310400180 Количество на модель: 1
310400180
1
13

Номер детали на чертеже:

13

Sponge

Заводской номер: 310400204 Количество на модель: 1
310400204
1
14

Номер детали на чертеже:

14

Rubber

Заводской номер: 310400200 Количество на модель: 1
310400200
1
15

Номер детали на чертеже:

15

Rubber

Заводской номер: 310400199 Количество на модель: 1
310400199
1
16

Номер детали на чертеже:

16

Sponge

Заводской номер: 310400189 Количество на модель: 1
310400189
1
17

Номер детали на чертеже:

17

Rubber

Заводской номер: 310400187 Количество на модель: 1
310400187
1
18

Номер детали на чертеже:

18

Rubber

Заводской номер: 310400202 Количество на модель: 1
310400202
1
19

Номер детали на чертеже:

19

Rubber

Заводской номер: 310400186 Количество на модель: 2
310400186
2
20

Номер детали на чертеже:

20

Rubber

Заводской номер: 310400185 Количество на модель: 1
310400185
1
21

Номер детали на чертеже:

21

Rubber

Заводской номер: 310400188 Количество на модель: 2
310400188
2
310400093 Frame XE80
