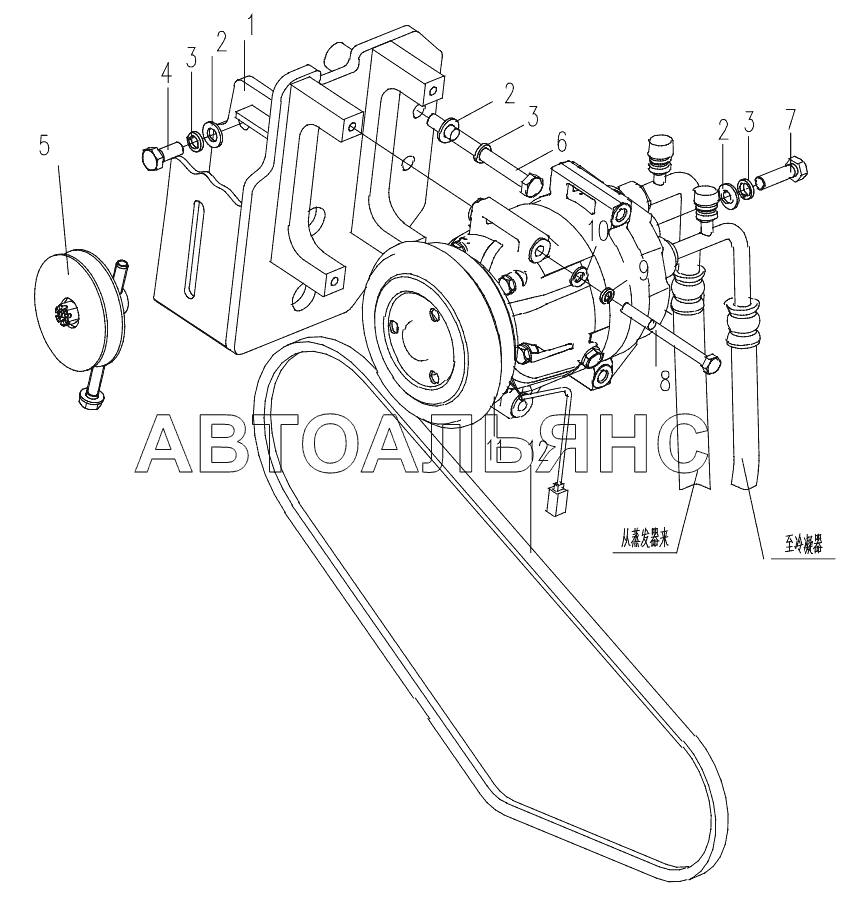

Air Conditioner System 1 XE230. Каталог 2011г.

Air Conditioner System 1 XE230 Air Conditioner System 1 XE230

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 310800073 Количество на модель: 1
310800073
1
2

Номер детали на чертеже:

2

Шайба 10

Заводской номер: 805300017 Количество на модель: 5
805300017
5
3

Номер детали на чертеже:

3

Шайба 10

Заводской номер: 805300014 Количество на модель: 5
805300014
5
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 805004785 Количество на модель: 2
805004785
2
5

Номер детали на чертеже:

5

Wheel

Заводской номер: 800309027 Количество на модель: 1
800309027
1
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 805004784 Количество на модель: 2
805004784
2
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 819908682 Количество на модель: 1
819908682
1
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 805002815 Количество на модель: 4
805002815
4
9

Номер детали на чертеже:

9

Шайба 8

Заводской номер: 805300010 Количество на модель: 4
805300010
4
10

Номер детали на чертеже:

10

Шайба 8

Заводской номер: 805300069 Количество на модель: 4
805300069
4
11

Номер детали на чертеже:

11

Compressor

Заводской номер: 819909396 Количество на модель: 1
819909396
1
12

Номер детали на чертеже:

12

Strap

Заводской номер: 819908679 Количество на модель: 1
819908679
1
Air Conditioner System 1 XE230 Air Conditioner System 1 XE230
