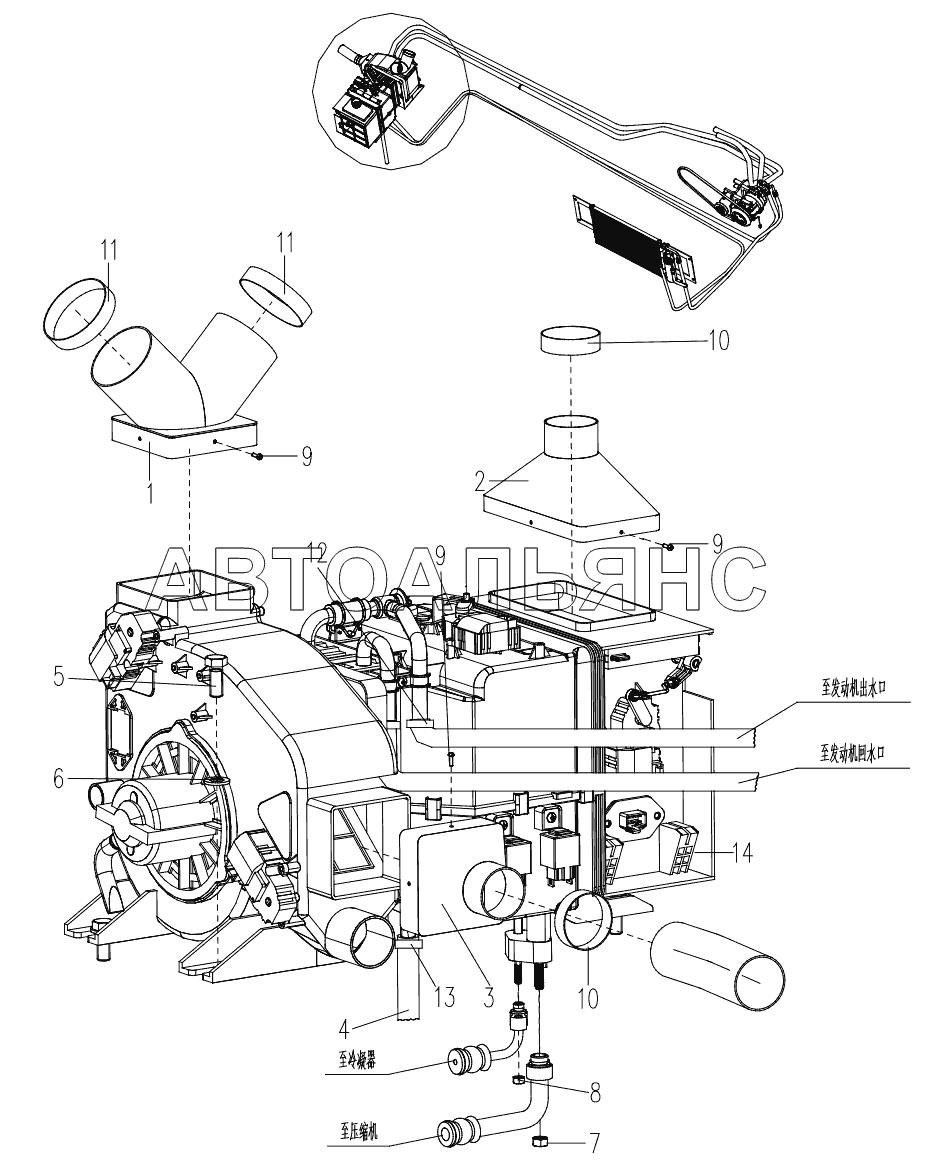

Air Conditioner System 1 XE230. Каталог 2011г.

Electric System XE230 Air Conditioner System 1 XE230

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Top Air Outlet

Заводской номер: 312600325 Количество на модель: 1
312600325
1
2

Номер детали на чертеже:

2

Top Air Inlet

Заводской номер: 312600324 Количество на модель: 1
312600324
1
3

Номер детали на чертеже:

3

Front Air Outlet

Заводской номер: 312600323 Количество на модель: 1
312600323
1
4

Номер детали на чертеже:

4

Hose

Заводской номер: 859934546 Количество на модель: 1
859934546
1
5

Номер детали на чертеже:

5

Болт M12x25

Заводской номер: 805000715 Количество на модель: 4
805000715
4
6

Номер детали на чертеже:

6

Шайба 12

Заводской номер: 805300020 Количество на модель: 4
805300020
4
7

Номер детали на чертеже:

7

Гайка М8

Заводской номер: 805200045 Количество на модель: 1
805200045
1
8

Номер детали на чертеже:

8

Гайка М6

Заводской номер: 805200053 Количество на модель: 1
805200053
1
9

Номер детали на чертеже:

9

Screw

Заводской номер: 819908925 Количество на модель: 12
819908925
12
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 819908922 Количество на модель: 4
819908922
4
11

Номер детали на чертеже:

11

Hose Clip

Заводской номер: 801905495 Количество на модель: 2
801905495
2
12

Номер детали на чертеже:

12

Хомут d.25

Заводской номер: 819909303 Количество на модель: 2
819909303
2
13

Номер детали на чертеже:

13

Hose Clip

Заводской номер: 310500696 Количество на модель: 1
310500696
1
14

Номер детали на чертеже:

14

Evaporator

Заводской номер: 803504680 Количество на модель: 1
803504680
1
