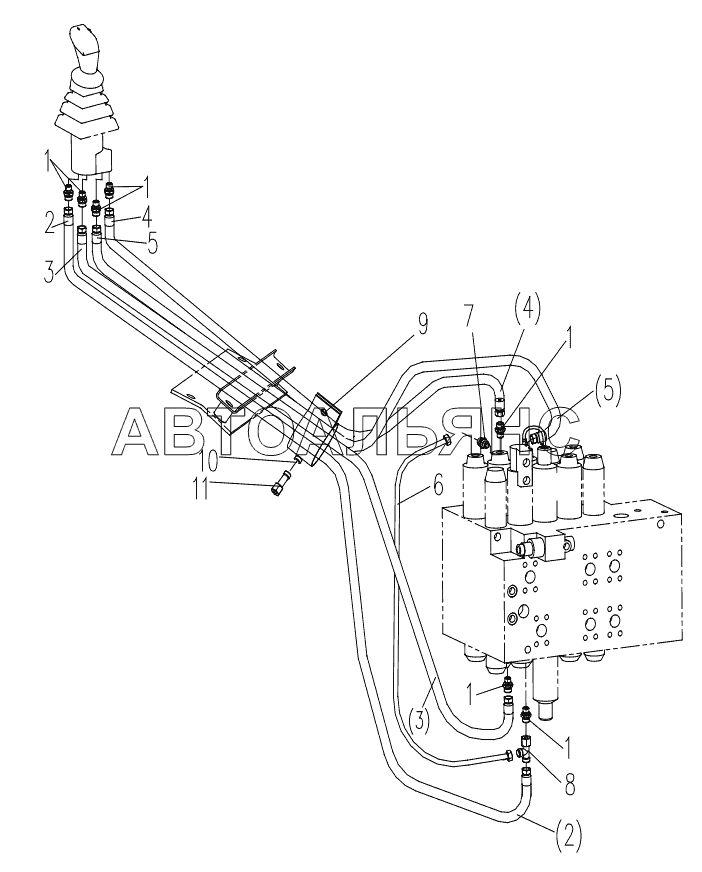

Pilot Hydraulic Piping XE230. Каталог 2011г.

Pilot Hydraulic Piping XE230 Pilot Hydraulic Piping XE230

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Adapter

Заводской номер: 803172160 Количество на модель: 7
803172160
7
2

Номер детали на чертеже:

2

Hose Assembly

Заводской номер: 803190166 Количество на модель: 1
803190166
1
3

Номер детали на чертеже:

3

Hose Assembly

Заводской номер: 803172351 Количество на модель: 1
803172351
1
4

Номер детали на чертеже:

4

Hose Assembly

Заводской номер: 803173396 Количество на модель: 1
803173396
1
5

Номер детали на чертеже:

5

Hose Assembly

Заводской номер: 803176927 Количество на модель: 1
803176927
1
6

Номер детали на чертеже:

6

Hose Assembly

Заводской номер: 803176939 Количество на модель: 1
803176939
1
7

Номер детали на чертеже:

7

Adapter

Заводской номер: 803172161 Количество на модель: 1
803172161
1
8

Номер детали на чертеже:

8

Tee

Заводской номер: 803166479 Количество на модель: 1
803166479
1
9

Номер детали на чертеже:

9

Clamp

Заводской номер: 801905481 Количество на модель: 1
801905481
1
10

Номер детали на чертеже:

10

Шайба 10

Заводской номер: 805300014 Количество на модель: 1
805300014
1
11

Номер детали на чертеже:

11

Болт М10х20

Заводской номер: 805000714 Количество на модель: 1
805000714
1
Pilot Hydraulic Piping XE230 Pilot Hydraulic Piping XE230
