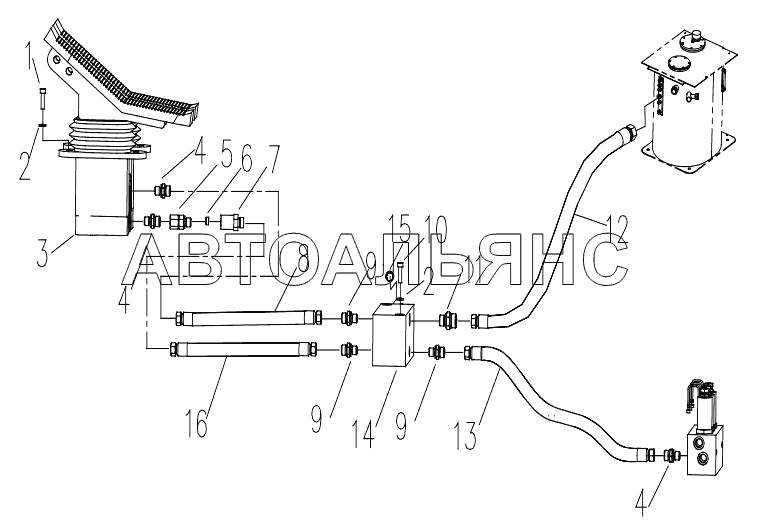

Pilot Hydraulic Piping XE230. Каталог 2011г.

Pilot Hydraulic Piping XE230 Pilot Hydraulic Piping XE230

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М10х35

Заводской номер: 805000062 Количество на модель: 4
805000062
4
2

Номер детали на чертеже:

2

Шайба 10

Заводской номер: 805300014 Количество на модель: 4
805300014
4
3

Номер детали на чертеже:

3

Pilot Valve

Заводской номер: 803007248 Количество на модель: 1
803007248
1
4

Номер детали на чертеже:

4

Adapter

Заводской номер: 803172161 Количество на модель: 2
803172161
2
5

Номер детали на чертеже:

5

Adapter

Заводской номер: 803163672 Количество на модель: 1
803163672
1
6

Номер детали на чертеже:

6

Filter

Заводской номер: 803172058 Количество на модель: 1
803172058
1
7

Номер детали на чертеже:

7

Join Block

Заводской номер: 310600430 Количество на модель: 1
310600430
1
8

Номер детали на чертеже:

8

Hose Assembly

Заводской номер: 803177206 Количество на модель: 1
803177206
1
9

Номер детали на чертеже:

9

Adapter

Заводской номер: 803166495 Количество на модель: 3
803166495
3
10

Номер детали на чертеже:

10

Screw

Заводской номер: 805103600 Количество на модель: 2
805103600
2
11

Номер детали на чертеже:

11

Adapter

Заводской номер: 803169464 Количество на модель: 1
803169464
1
12

Номер детали на чертеже:

12

Hose Assembly

Заводской номер: 803172101 Количество на модель: 1
803172101
1
13

Номер детали на чертеже:

13

Hose Assy

Заводской номер: 803172353 Количество на модель: 1
803172353
1
14

Номер детали на чертеже:

14

Join Block

Заводской номер: 310600432 Количество на модель: 1
310600432
1
15

Номер детали на чертеже:

15

Заглушка

Заводской номер: 803166449 Количество на модель: 1
803166449
1
16

Номер детали на чертеже:

16

Hose Assembly

Заводской номер: 803182809 Количество на модель: 1
803182809
1
