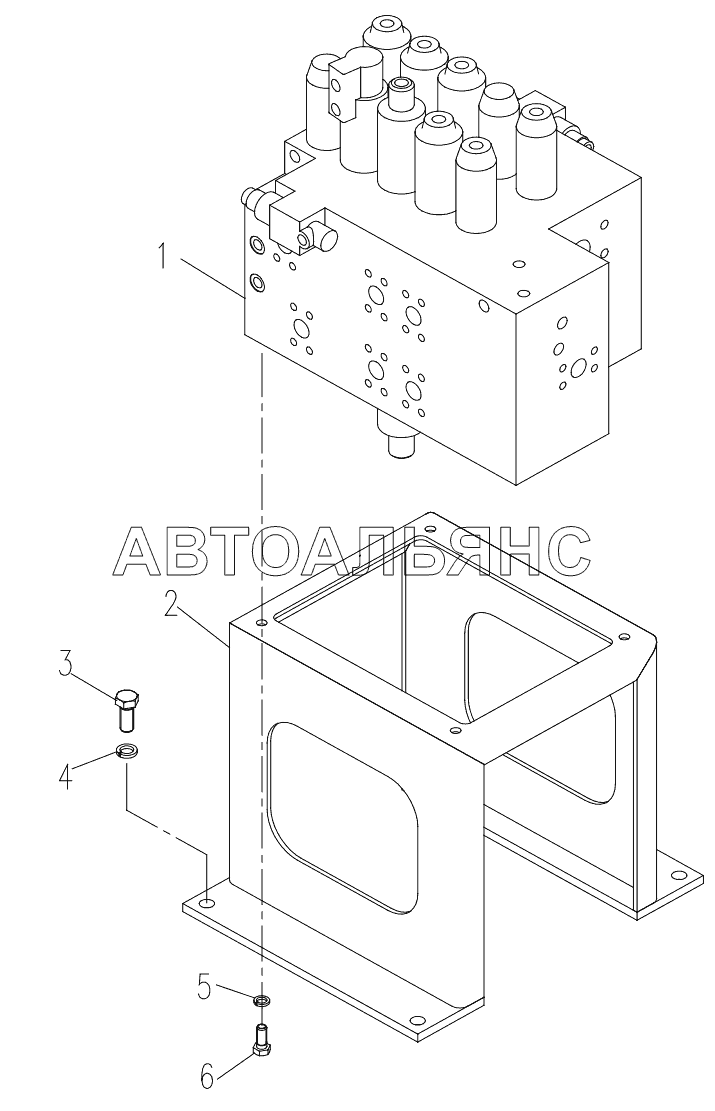

Upper Hydraulic Piping XE230. Каталог 2011г.

Upper Hydraulic Piping XE230 Upper Hydraulic Piping XE230

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Main Valve

Заводской номер: 803007235 Количество на модель: 1
803007235
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 310600542 Количество на модель: 1
310600542
1
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 805000660 Количество на модель: 4
805000660
4
4

Номер детали на чертеже:

4

Шайба 16

Заводской номер: 805300011 Количество на модель: 4
805300011
4
5

Номер детали на чертеже:

5

Шайба 12

Заводской номер: 805300018 Количество на модель: 3
805300018
3
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 805004780 Количество на модель: 3
805004780
3
Upper Hydraulic Piping XE230 Upper Hydraulic Piping XE230
