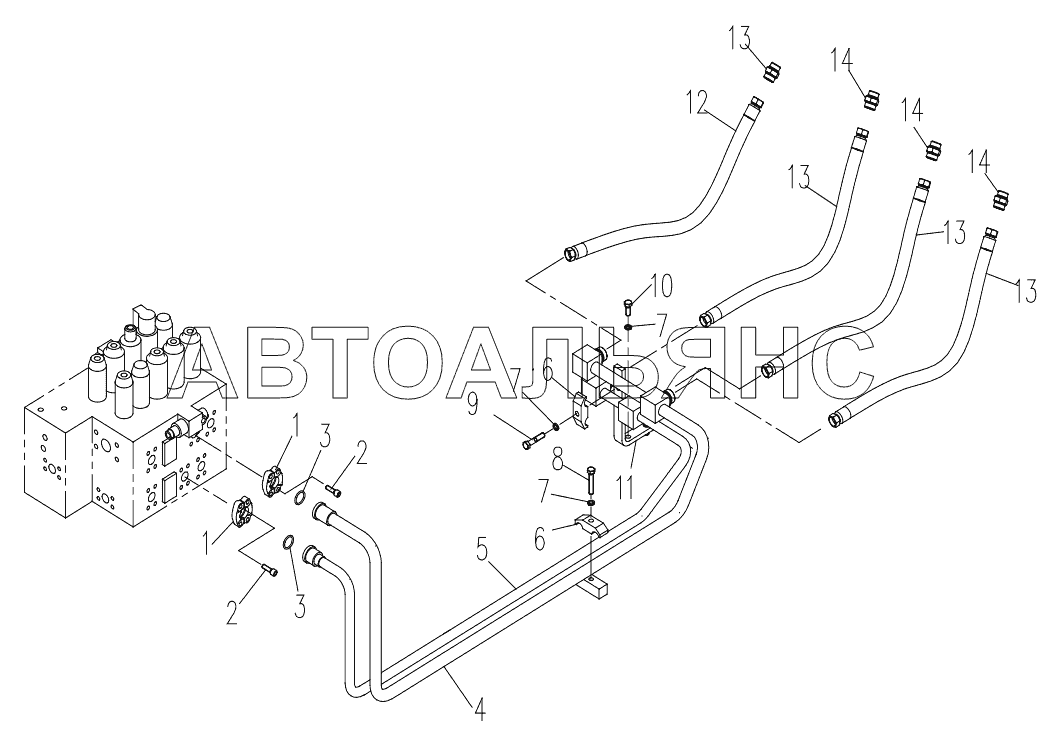

Upper Hydraulic Piping XE230. Каталог 2011г.

Upper Hydraulic Piping XE230 Upper Hydraulic Piping XE230

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блок фланцев

Заводской номер: 803164234 Количество на модель: 2
803164234
2
2

Номер детали на чертеже:

2

Screw

Заводской номер: 805103652 Количество на модель: 8
805103652
8
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 803173975 Количество на модель: 2
803173975
2
4

Номер детали на чертеже:

4

Pipe

Заводской номер: 310800451 Количество на модель: 1
310800451
1
5

Номер детали на чертеже:

5

Pipe

Заводской номер: 310800177 Количество на модель: 1
310800177
1
6

Номер детали на чертеже:

6

Clamp

Заводской номер: 310600538 Количество на модель: 2
310600538
2
7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: 805300018 Количество на модель: 4
805300018
4
8

Номер детали на чертеже:

8

Болт M12x65

Заводской номер: 805000681 Количество на модель: 1
805000681
1
9

Номер детали на чертеже:

9

Болт M12x60

Заводской номер: 805000032 Количество на модель: 1
805000032
1
10

Номер детали на чертеже:

10

Болт М12х30

Заводской номер: 805000716 Количество на модель: 2
805000716
2
11

Номер детали на чертеже:

11

Bracket

Заводской номер: 310600541 Количество на модель: 1
310600541
1
12

Номер детали на чертеже:

12

Hose Assembly

Заводской номер: 803172142 Количество на модель: 4
803172142
4
13

Номер детали на чертеже:

13

Adapter

Заводской номер: 803107236 Количество на модель: 4
803107236
4
