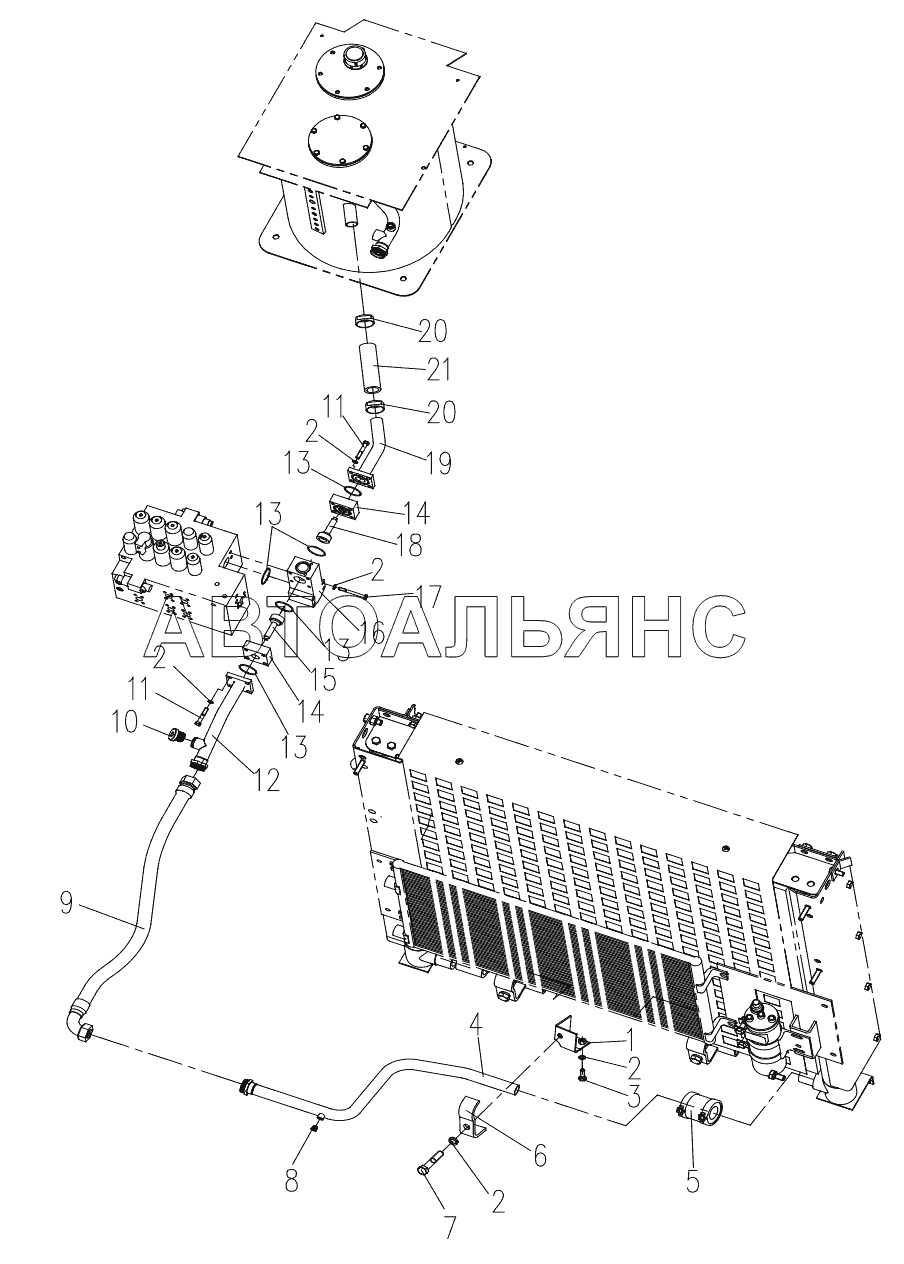

Upper Hydraulic Piping XE230. Каталог 2011г.

Upper Hydraulic Piping XE230 Upper Hydraulic Piping XE230

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Seat

Заводской номер: 310600558 Количество на модель: 1
310600558
1
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: 805300018 Количество на модель: 15
805300018
15
3

Номер детали на чертеже:

3

Болт М12х30

Заводской номер: 805000716 Количество на модель: 2
805000716
2
4

Номер детали на чертеже:

4

Pipe

Заводской номер: 310601498 Количество на модель: 1
310601498
1
5

Номер детали на чертеже:

5

Coupling

Заводской номер: 803172180 Количество на модель: 1
803172180
1
6

Номер детали на чертеже:

6

Clamp

Заводской номер: 310600961 Количество на модель: 1
310600961
1
7

Номер детали на чертеже:

7

Болт M12x70

Заводской номер: 805000041 Количество на модель: 1
805000041
1
8

Номер детали на чертеже:

8

Заглушка

Заводской номер: 803166449 Количество на модель: 1
803166449
1
9

Номер детали на чертеже:

9

Hose Assembly

Заводской номер: 803172074 Количество на модель: 1
803172074
1
10

Номер детали на чертеже:

10

Plug

Заводской номер: 803172189 Количество на модель: 1
803172189
1
11

Номер детали на чертеже:

11

Screw

Заводской номер: 805000264 Количество на модель: 8
805000264
8
12

Номер детали на чертеже:

12

Pipe

Заводской номер: 310801636 Количество на модель: 1
310801636
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 801100325 Количество на модель: 4
801100325
4
14

Номер детали на чертеже:

14

Flange

Заводской номер: 310800462 Количество на модель: 2
310800462
2
15

Номер детали на чертеже:

15

Valve

Заводской номер: 803172063 Количество на модель: 1
803172063
1
16

Номер детали на чертеже:

16

Block

Заводской номер: 310800461 Количество на модель: 1
310800461
1
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 805000403 Количество на модель: 4
805000403
4
18

Номер детали на чертеже:

18

Valve

Заводской номер: 803172064 Количество на модель: 1
803172064
1
19

Номер детали на чертеже:

19

Pipe

Заводской номер: 310800198 Количество на модель: 1
310800198
1
20

Номер детали на чертеже:

20

Clamp

Заводской номер: 801905604 Количество на модель: 4
801905604
4
21

Номер детали на чертеже:

21

Hose

Заводской номер: 803172315 Количество на модель: 1
803172315
1
Upper Hydraulic Piping XE230 Upper Hydraulic Piping XE230
