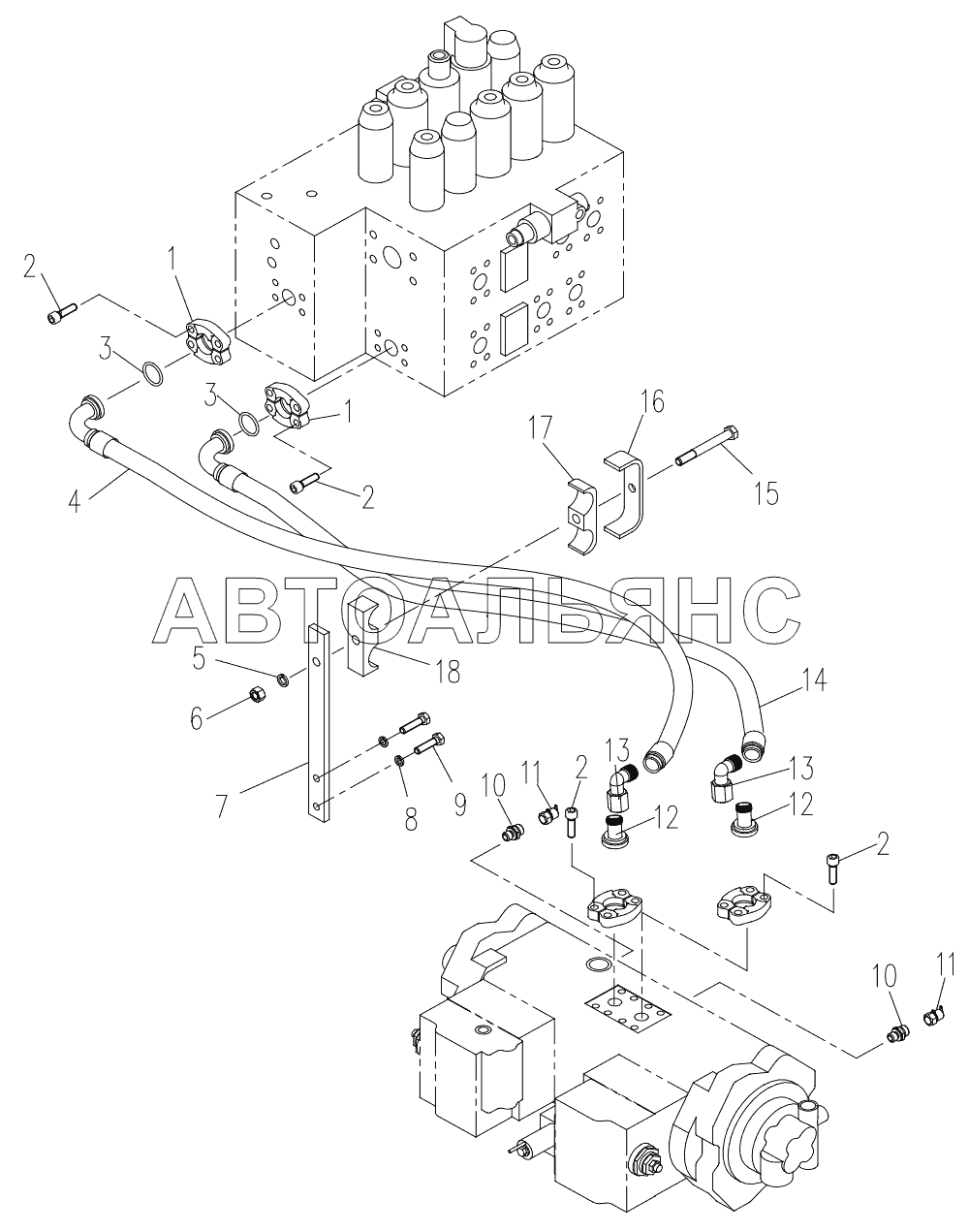

Upper Hydraulic Piping XE230. Каталог 2011г.

Upper Hydraulic Piping XE230 Upper Hydraulic Piping XE230

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блок фланцев

Заводской номер: 803164234 Количество на модель: 2
803164234
2
2

Номер детали на чертеже:

2

Screw

Заводской номер: 805103652 Количество на модель: 16
805103652
16
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 803173975 Количество на модель: 2
803173975
2
4

Номер детали на чертеже:

4

Hose Assembly

Заводской номер: 803172216 Количество на модель: 1
803172216
1
5

Номер детали на чертеже:

5

Шайба 12

Заводской номер: 805300018 Количество на модель: 1
805300018
1
6

Номер детали на чертеже:

6

Гайка М12

Заводской номер: 805200049 Количество на модель: 1
805200049
1
7

Номер детали на чертеже:

7

Plate

Заводской номер: 310800456 Количество на модель: 1
310800456
1
8

Номер детали на чертеже:

8

Шайба 10

Заводской номер: 805300014 Количество на модель: 2
805300014
2
9

Номер детали на чертеже:

9

Болт

Заводской номер: 805000278 Количество на модель: 2
805000278
2
10

Номер детали на чертеже:

10

O-ring

Заводской номер: 803177593 Количество на модель: 2
803177593
2
11

Номер детали на чертеже:

11

Adapter

Заводской номер: 803173442 Количество на модель: 2
803173442
2
12

Номер детали на чертеже:

12

Flange

Заводской номер: 803110440 Количество на модель: 2
803110440
2
13

Номер детали на чертеже:

13

Elbow

Заводской номер: 803166491 Количество на модель: 2
803166491
2
14

Номер детали на чертеже:

14

Hose Assembly

Заводской номер: 819908669 Количество на модель: 1
819908669
1
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 805000080 Количество на модель: 1
805000080
1
16

Номер детали на чертеже:

16

Plate

Заводской номер: 310600548 Количество на модель: 1
310600548
1
17

Номер детали на чертеже:

17

Clamp

Заводской номер: 310600549 Количество на модель: 1
310600549
1
18

Номер детали на чертеже:

18

Clamp

Заводской номер: 310600550 Количество на модель: 1
310600550
1
Upper Hydraulic Piping XE230 Upper Hydraulic Piping XE230
