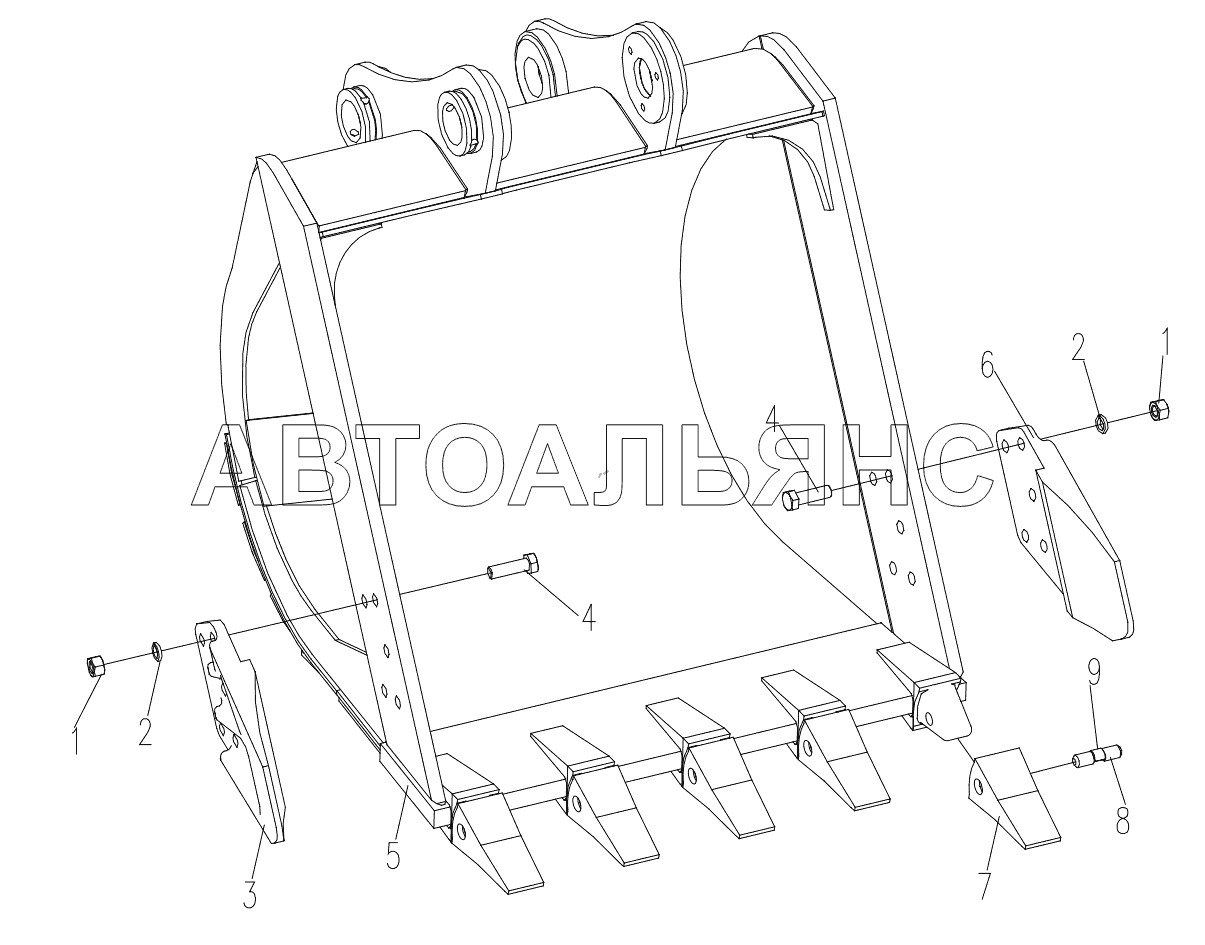

Bucket XE230. Каталог 2011г.

Worker XE230 Grease Piping XE230

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Nut

Заводской номер: 805203157 Количество на модель: 10
805203157
10
2

Номер детали на чертеже:

2

Washer

Заводской номер: 805302764 Количество на модель: 10
805302764
10
3

Номер детали на чертеже:

3

Left Side Cutter

Заводской номер: 819908881 Количество на модель: 1
819908881
1
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 805000258 Количество на модель: 10
805000258
10
5

Номер детали на чертеже:

5

Bucket Body

Заводской номер: 310800232 Количество на модель: 1
310800232
1
6

Номер детали на чертеже:

6

Right Side Cutter

Заводской номер: 819908880 Количество на модель: 1
819908880
1
7

Номер детали на чертеже:

7

Tooth

Заводской номер: 819908740 Количество на модель: 5
819908740
5
8

Номер детали на чертеже:

8

Pin

Заводской номер: 819908741 Количество на модель: 5
819908741
5
9

Номер детали на чертеже:

9

Snap Link

Заводской номер: 819908742 Количество на модель: 5
819908742
5
