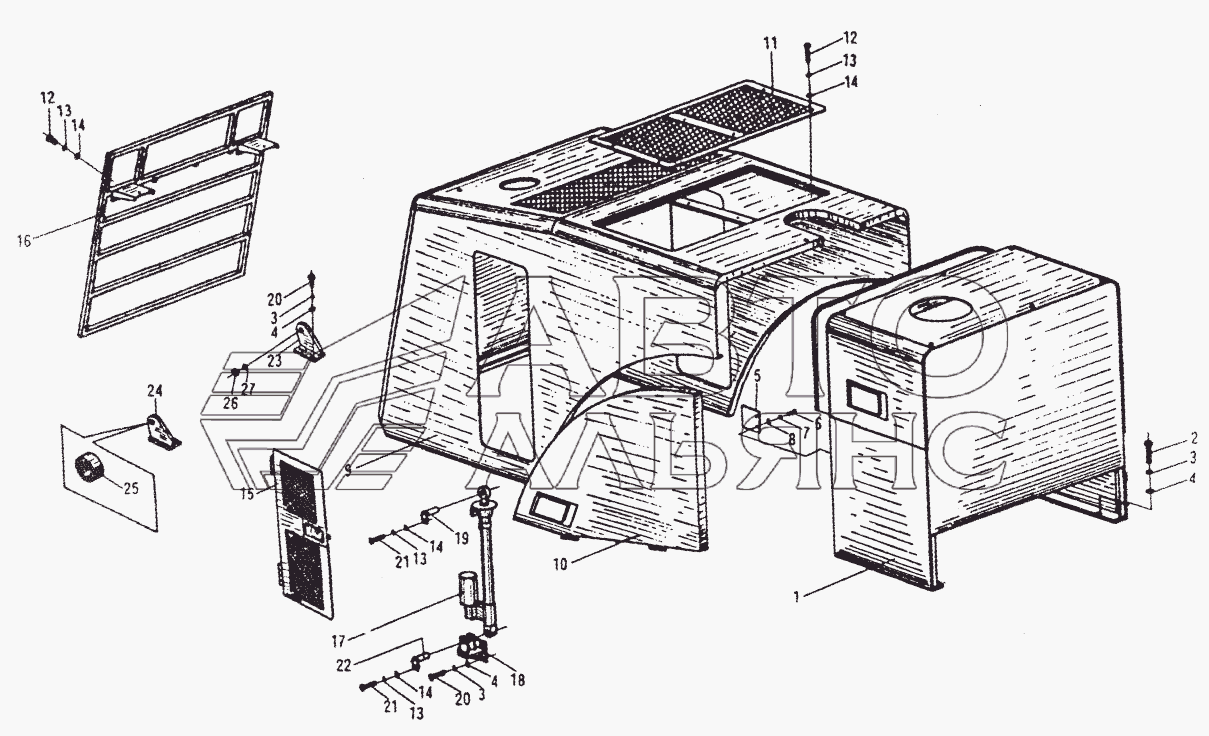

Кожух двигателя ZL50G. Каталог 2008г.

Электрическая система ZL50G Кондиционер воздуха ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Передний кожух

Заводской номер: Z5GV.12.3 Количество на модель: 1
Z5GV.12.3
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: GB5781-86 Количество на модель: 4
GB5781-86
4
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: GB93-87 Количество на модель: 11
GB93-87
11
4

Номер детали на чертеже:

4

Шайба

Заводской номер: GB97.1-85 Количество на модель: 11
GB97.1-85
11
5

Номер детали на чертеже:

5

Пластина

Заводской номер: Z5G.12.3-21 Количество на модель: 2
Z5G.12.3-21
2
8

Номер детали на чертеже:

8

Washer 12

Заводской номер: GB97.1-87 Количество на модель: 4
GB97.1-87
4
9

Номер детали на чертеже:

9

Задний кожух

Заводской номер: Z5GV.12.1 Количество на модель: 1
Z5GV.12.1
1
10

Номер детали на чертеже:

10

Боковой кожух

Заводской номер: Z5G.12.2 Количество на модель: 2
Z5G.12.2
2
11

Номер детали на чертеже:

11

Решетка

Заводской номер: Z5GV.12.1-1 Количество на модель: 1
Z5GV.12.1-1
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: GB5783-86 Количество на модель: 12
GB5783-86
12
15

Номер детали на чертеже:

15

Дверь

Заводской номер: Z4G.8.1.1 Количество на модель: 2
Z4G.8.1.1
2
16

Номер детали на чертеже:

16

Задняя крышка

Заводской номер: Z5G.12.4 Количество на модель: 1
Z5G.12.4
1
17

Номер детали на чертеже:

17

Подъемник

Заводской номер: 526G.12.2A Количество на модель: 1
526G.12.2A
1
18

Номер детали на чертеже:

18

Станина

Заводской номер: Z4G.8.8 Количество на модель: 1
Z4G.8.8
1
19

Номер детали на чертеже:

19

Штифт

Заводской номер: Z5G.12.12 Количество на модель: 1
Z5G.12.12
1
22

Номер детали на чертеже:

22

Штифт

Заводской номер: Z5G.12.11 Количество на модель: 1
Z5G.12.11
1
23

Номер детали на чертеже:

23

Левая пластина

Заводской номер: Z5G.12.7 Количество на модель: 1
Z5G.12.7
1
24

Номер детали на чертеже:

24

Правая пластина

Заводской номер: Z5G.12.6 Количество на модель: 1
Z5G.12.6
1
25

Номер детали на чертеже:

25

Bearing

Заводской номер: GB/T276-94 Количество на модель: 2
GB/T276-94
2
26

Номер детали на чертеже:

26

Гайка

Заводской номер: GB6170-86 Количество на модель: 2
GB6170-86
2
27

Номер детали на чертеже:

27

Шайба

Заводской номер: GB95-85 Количество на модель: 2
GB95-85
2
