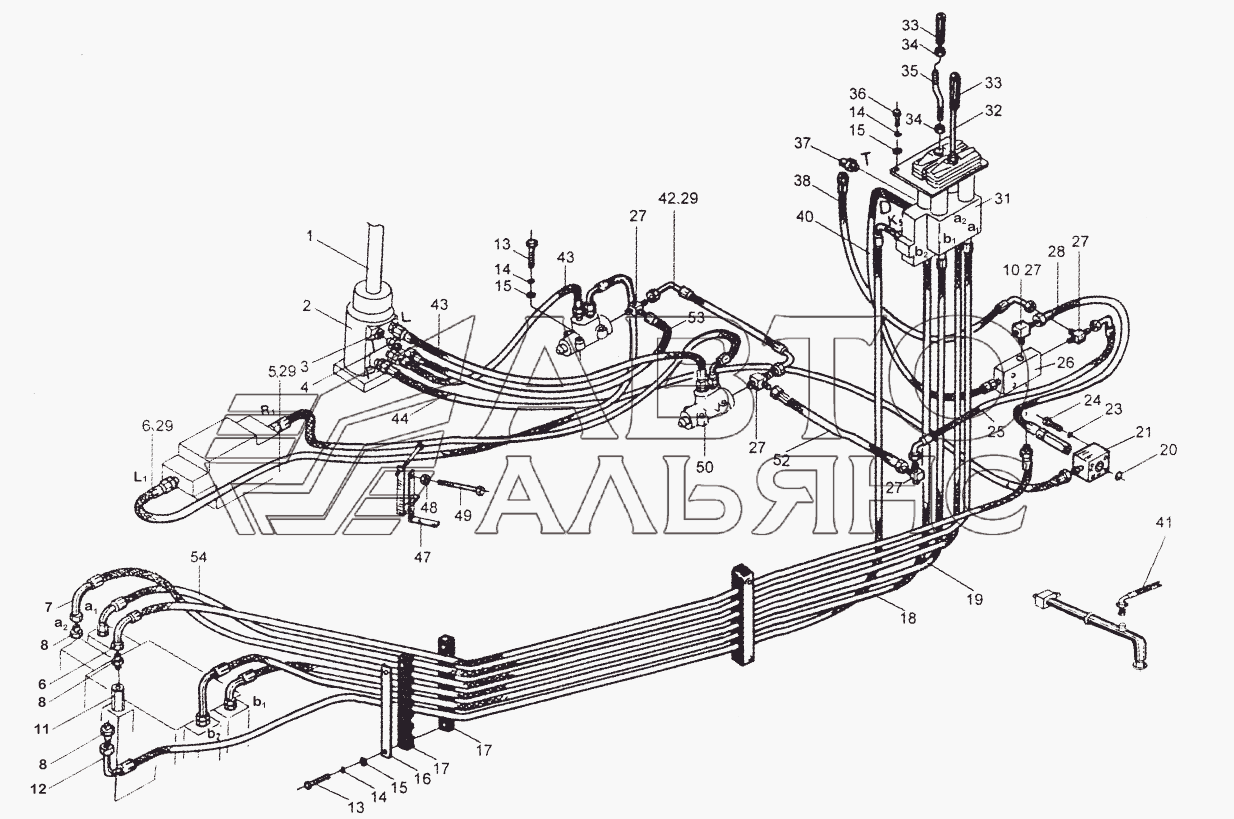

Гидравлическая система управления ZL50G. Каталог 2008г.

Гидравлическая рулевая система ZL50G Гидравлический бак ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Узел поворота колес

Заводской номер: Z5G.7.3.6 Количество на модель: 1
Z5G.7.3.6
1
2

Номер детали на чертеже:

2

Узел контроля поворота

Заводской номер: BZZ3-125 Количество на модель: 1
BZZ3-125
1
3

Номер детали на чертеже:

3

Шайба

Заводской номер: Q/SC1294-2000 Количество на модель: 4
Q/SC1294-2000
4
4

Номер детали на чертеже:

4

Присоединительный элемент

Заводской номер: Z5GH.7.3-1 Количество на модель: 4
Z5GH.7.3-1
4
5

Номер детали на чертеже:

5

Шланг

Заводской номер: Z5G.7.3B.5 Количество на модель: 1
Z5G.7.3B.5
1
6

Номер детали на чертеже:

6

Шланг

Заводской номер: Z5G.7.3B.1 Количество на модель: 2
Z5G.7.3B.1
2
7

Номер детали на чертеже:

7

Шланг

Заводской номер: Z5G.7.3B.9 Количество на модель: 1
Z5G.7.3B.9
1
8

Номер детали на чертеже:

8

Присоединительный элемент

Заводской номер: 110LM14x1.5ED Количество на модель: 26
110LM14x1.5ED
26
10

Номер детали на чертеже:

10

Присоединительный элемент

Заводской номер: VKA3/10L Количество на модель: 1
VKA3/10L
1
11

Номер детали на чертеже:

11

Обратный клапан

Заводской номер: S6A10/2 Количество на модель: 2
S6A10/2
2
12

Номер детали на чертеже:

12

Шланг

Заводской номер: Z5G.7.3B.8 Количество на модель: 1
Z5G.7.3B.8
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: GB5781-86 Количество на модель: 14
GB5781-86
14
14

Номер детали на чертеже:

14

Шайба 12

Заводской номер: GB93-87 Количество на модель: 22
GB93-87
22
15

Номер детали на чертеже:

15

Шайба

Заводской номер: GB97.1-85 Количество на модель: 22
GB97.1-85
22
16

Номер детали на чертеже:

16

Фланец

Заводской номер: Z5G.7.3-4 Количество на модель: 2
Z5G.7.3-4
2
17

Номер детали на чертеже:

17

Резиновая планка

Заводской номер: Z5G.7.3-5 Количество на модель: 4
Z5G.7.3-5
4
18

Номер детали на чертеже:

18

Шланг

Заводской номер: Z5G.7.3B.2 Количество на модель: 1
Z5G.7.3B.2
1
19

Номер детали на чертеже:

19

Шланг

Заводской номер: Z5G.7.3B.3 Количество на модель: 1
Z5G.7.3B.3
1
20

Номер детали на чертеже:

20

Кольцо

Заводской номер: GB3452.1-1992 Количество на модель: 1
GB3452.1-1992
1
21

Номер детали на чертеже:

21

Присоединительный блок

Заводской номер: Z5G.7.3B-1 Количество на модель: 1
Z5G.7.3B-1
1
25

Номер детали на чертеже:

25

Шланг

Заводской номер: Z5G.7.3B.15 Количество на модель: 1
Z5G.7.3B.15
1
26

Номер детали на чертеже:

26

Клапан

Заводской номер: SF8 Количество на модель: 1
SF8
1
27

Номер детали на чертеже:

27

Присоединительный элемент

Заводской номер: YL10L Количество на модель: 6
YL10L
6
28

Номер детали на чертеже:

28

Шланг

Заводской номер: Z5G.7.3B.7 Количество на модель: 1
Z5G.7.3B.7
1
29

Номер детали на чертеже:

29

Присоединительный элемент

Заводской номер: LH10L Количество на модель: 8
LH10L
8
31

Номер детали на чертеже:

31

Управляющий клапан

Заводской номер: DJS2-UX/UU Количество на модель: 1
DJS2-UX/UU
1
32

Номер детали на чертеже:

32

Рычаг подъема

Заводской номер: Z5GCS.7.3-3 Количество на модель: 1
Z5GCS.7.3-3
1
33

Номер детали на чертеже:

33

Рукоятка

Заводской номер: Z5G.7.3-1 Количество на модель: 2
Z5G.7.3-1
2
34

Номер детали на чертеже:

34

Гайка М12х1,25

Заводской номер: GB808-88 Количество на модель: 4
GB808-88
4
35

Номер детали на чертеже:

35

Рычаг наклона

Заводской номер: Z5GCS.7.3-4 Количество на модель: 1
Z5GCS.7.3-4
1
37

Номер детали на чертеже:

37

Присоединительный элемент

Заводской номер: 110LM18x 1.5ED Количество на модель: 2
110LM18x 1.5ED
2
38

Номер детали на чертеже:

38

Шланг

Заводской номер: Z5G.7.3B.14 Количество на модель: 1
Z5G.7.3B.14
1
40

Номер детали на чертеже:

40

Шланг

Заводской номер: Z5G.7.3B.6 Количество на модель: 1
Z5G.7.3B.6
1
41

Номер детали на чертеже:

41

Шланг

Заводской номер: Z5G.7.3B.16 Количество на модель: 1
Z5G.7.3B.16
1
42

Номер детали на чертеже:

42

Шланг

Заводской номер: Z5G.7.3B.17 Количество на модель: 1
Z5G.7.3B.17
1
43

Номер детали на чертеже:

43

Шланг

Заводской номер: Z5G.7.3B.11 Количество на модель: 2
Z5G.7.3B.11
2
44

Номер детали на чертеже:

44

Шланг

Заводской номер: Z5G.7.3B.13 Количество на модель: 1
Z5G.7.3B.13
1
47

Номер детали на чертеже:

47

Суппорт

Заводской номер: Z5G.7.3-10 Количество на модель: 2
Z5G.7.3-10
2
48

Номер детали на чертеже:

48

Гайка

Заводской номер: GB6172-86 Количество на модель: 2
GB6172-86
2
49

Номер детали на чертеже:

49

Предохранительный рычаг

Заводской номер: Z5G.7.3-9 Количество на модель: 2
Z5G.7.3-9
2
50

Номер детали на чертеже:

50

Предохранительный клапан

Заводской номер: XF-B6 Количество на модель: 2
XF-B6
2
52

Номер детали на чертеже:

52

Шланг

Заводской номер: Z5G.7.3B.18 Количество на модель: 1
Z5G.7.3B.18
1
53

Номер детали на чертеже:

53

Шланг

Заводской номер: Z5G.7.3B.12 Количество на модель: 1
Z5G.7.3B.12
1
54

Номер детали на чертеже:

54

Шланг

Заводской номер: Z5G.7.3B.10 Количество на модель: 1
Z5G.7.3B.10
1
