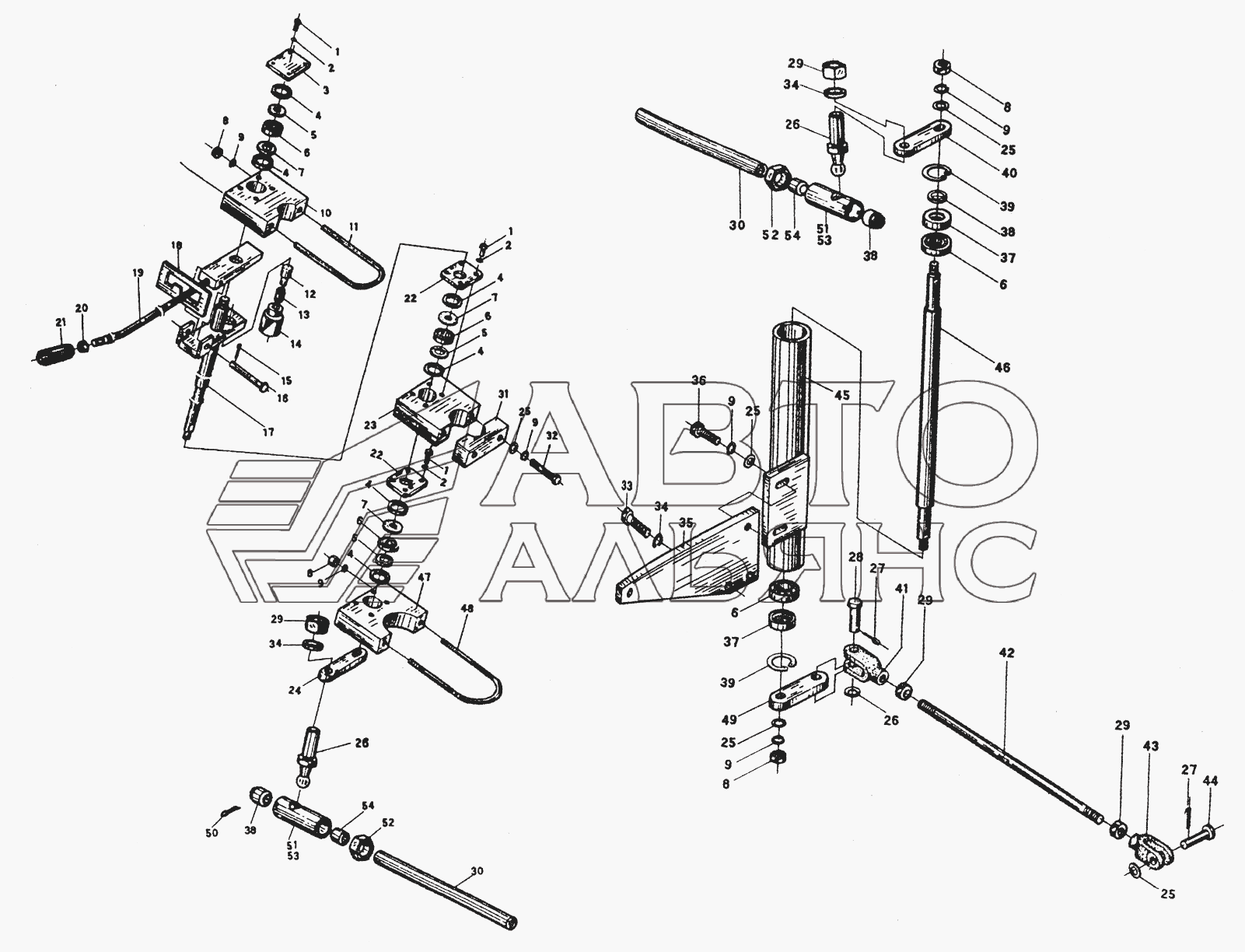

Система управления ZL50G. Каталог 2008г.

Фильтр масла ZL50G Рабочее устройство ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: GB5781-86 Количество на модель: 8
GB5781-86
8
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
3

Номер детали на чертеже:

3

Пластина

Заводской номер: ZL40.7.1-1 Количество на модель: 1
ZL40.7.1-1
1
4

Номер детали на чертеже:

4

Spacer

Заводской номер: ZL40.7.1-11 Количество на модель: 4
ZL40.7.1-11
4
5

Номер детали на чертеже:

5

Spacer

Заводской номер: ZL40.7.1-9 Количество на модель: 2
ZL40.7.1-9
2
6

Номер детали на чертеже:

6

Подшипник

Заводской номер: GB279-88 Количество на модель: 2
GB279-88
2
7

Номер детали на чертеже:

7

Spacer

Заводской номер: ZL40.7.1-10 Количество на модель: 2
ZL40.7.1-10
2
8

Номер детали на чертеже:

8

Гайка

Заводской номер: GB6170-86 Количество на модель: 5
GB6170-86
5
10

Номер детали на чертеже:

10

Седло подшипника

Заводской номер: ZL50E.15A.1-1 Количество на модель: 1
ZL50E.15A.1-1
1
11

Номер детали на чертеже:

11

U-Болт

Заводской номер: ZL50E.15A.1-3 Количество на модель: 1
ZL50E.15A.1-3
1
12

Номер детали на чертеже:

12

Stud

Заводской номер: ZL40.7.1-5 Количество на модель: 1
ZL40.7.1-5
1
13

Номер детали на чертеже:

13

Spring

Заводской номер: ZL40.7.1-7 Количество на модель: 1
ZL40.7.1-7
1
14

Номер детали на чертеже:

14

Spring Retainer

Заводской номер: ZL40.7.1-6 Количество на модель: 1
ZL40.7.1-6
1
15

Номер детали на чертеже:

15

Шплинт

Заводской номер: GB91-86 Количество на модель: 1
GB91-86
1
16

Номер детали на чертеже:

16

Шпилька

Заводской номер: ZL40.7.1.1-1 Количество на модель: 1
ZL40.7.1.1-1
1
17

Номер детали на чертеже:

17

Поворотный вал

Заводской номер: Z5G.2.1.1 Количество на модель: 1
Z5G.2.1.1
1
18

Номер детали на чертеже:

18

Дозирующий механизм

Заводской номер: Z5G.2.3 Количество на модель: 1
Z5G.2.3
1
19

Номер детали на чертеже:

19

Рычаг

Заводской номер: ZL50E.15A.1.2 Количество на модель: 1
ZL50E.15A.1.2
1
21

Номер детали на чертеже:

21

Knob M12

Заводской номер: ZL40.7.1-16 Количество на модель: 1
ZL40.7.1-16
1
22

Номер детали на чертеже:

22

Plate

Заводской номер: ZL40.7.1-8 Количество на модель: 1
ZL40.7.1-8
1
23

Номер детали на чертеже:

23

Седло подшипника

Заводской номер: Z5G.2.1-1 Количество на модель: 1
Z5G.2.1-1
1
24

Номер детали на чертеже:

24

Соединительная пластина

Заводской номер: ZL50E.15A-1 Количество на модель: 1
ZL50E.15A-1
1
25

Номер детали на чертеже:

25

Шайба

Заводской номер: GB97.1-85 Количество на модель: 8
GB97.1-85
8
26

Номер детали на чертеже:

26

Round Screw

Заводской номер: ZL40.7.3-5 Количество на модель: 4
ZL40.7.3-5
4
28

Номер детали на чертеже:

28

Шплинт

Заводской номер: GB882-86 Количество на модель: 3
GB882-86
3
30

Номер детали на чертеже:

30

Шарнир

Заводской номер: Z5G.2-1 Количество на модель: 1
Z5G.2-1
1
31

Номер детали на чертеже:

31

Седло

Заводской номер: Z5G.2.1-2 Количество на модель: 1
Z5G.2.1-2
1
32

Номер детали на чертеже:

32

Болт

Заводской номер: GB5780-86 Количество на модель: 2
GB5780-86
2
35

Номер детали на чертеже:

35

Фиксирующая пластина

Заводской номер: ZL50E.15A.2-3 Количество на модель: 1
ZL50E.15A.2-3
1
37

Номер детали на чертеже:

37

Mat Seat

Заводской номер: ZL40A.7.4-3 Количество на модель: 2
ZL40A.7.4-3
2
38

Номер детали на чертеже:

38

Round Seat

Заводской номер: ZL40.7.3-6 Количество на модель: 4
ZL40.7.3-6
4
39

Номер детали на чертеже:

39

Пружинный зажим

Заводской номер: GB893.1-86 Количество на модель: 2
GB893.1-86
2
40

Номер детали на чертеже:

40

Соединительная пластина

Заводской номер: ZL50E.15A.2-2 Количество на модель: 2
ZL50E.15A.2-2
2
41

Номер детали на чертеже:

41

Соединительный элемент

Заводской номер: ZL40.7.5-2 Количество на модель: 3
ZL40.7.5-2
3
42

Номер детали на чертеже:

42

Шарнир

Заводской номер: ZL50E.15A-5 Количество на модель: 1
ZL50E.15A-5
1
43

Номер детали на чертеже:

43

Соединительный элемент

Заводской номер: ZL40.7.5-3 Количество на модель: 1
ZL40.7.5-3
1
45

Номер детали на чертеже:

45

Суппорт

Заводской номер: Z6G.2.2.1 Количество на модель: 1
Z6G.2.2.1
1
46

Номер детали на чертеже:

46

Поворотный вал

Заводской номер: Z5G.2.2-1 Количество на модель: 1
Z5G.2.2-1
1
47

Номер детали на чертеже:

47

Седло подшипника

Заводской номер: ZL50E.15A.1-2 Количество на модель: 1
ZL50E.15A.1-2
1
48

Номер детали на чертеже:

48

U-Болт

Заводской номер: ZL50E.15A.1-4 Количество на модель: 1
ZL50E.15A.1-4
1
49

Номер детали на чертеже:

49

Соединительная пластина

Заводской номер: Z5G.2.2-2 Количество на модель: 1
Z5G.2.2-2
1
51

Номер детали на чертеже:

51

Spring Spacer

Заводской номер: ZL40.7.3-4 Количество на модель: 4
ZL40.7.3-4
4
52

Номер детали на чертеже:

52

Гайка

Заводской номер: GB6171-86 Количество на модель: 8
GB6171-86
8
53

Номер детали на чертеже:

53

Spacer

Заводской номер: ZL40.7.3-1 Количество на модель: 4
ZL40.7.3-1
4
54

Номер детали на чертеже:

54

Round Seat

Заводской номер: ZL40.7.3-3 Количество на модель: 4
ZL40.7.3-3
4
