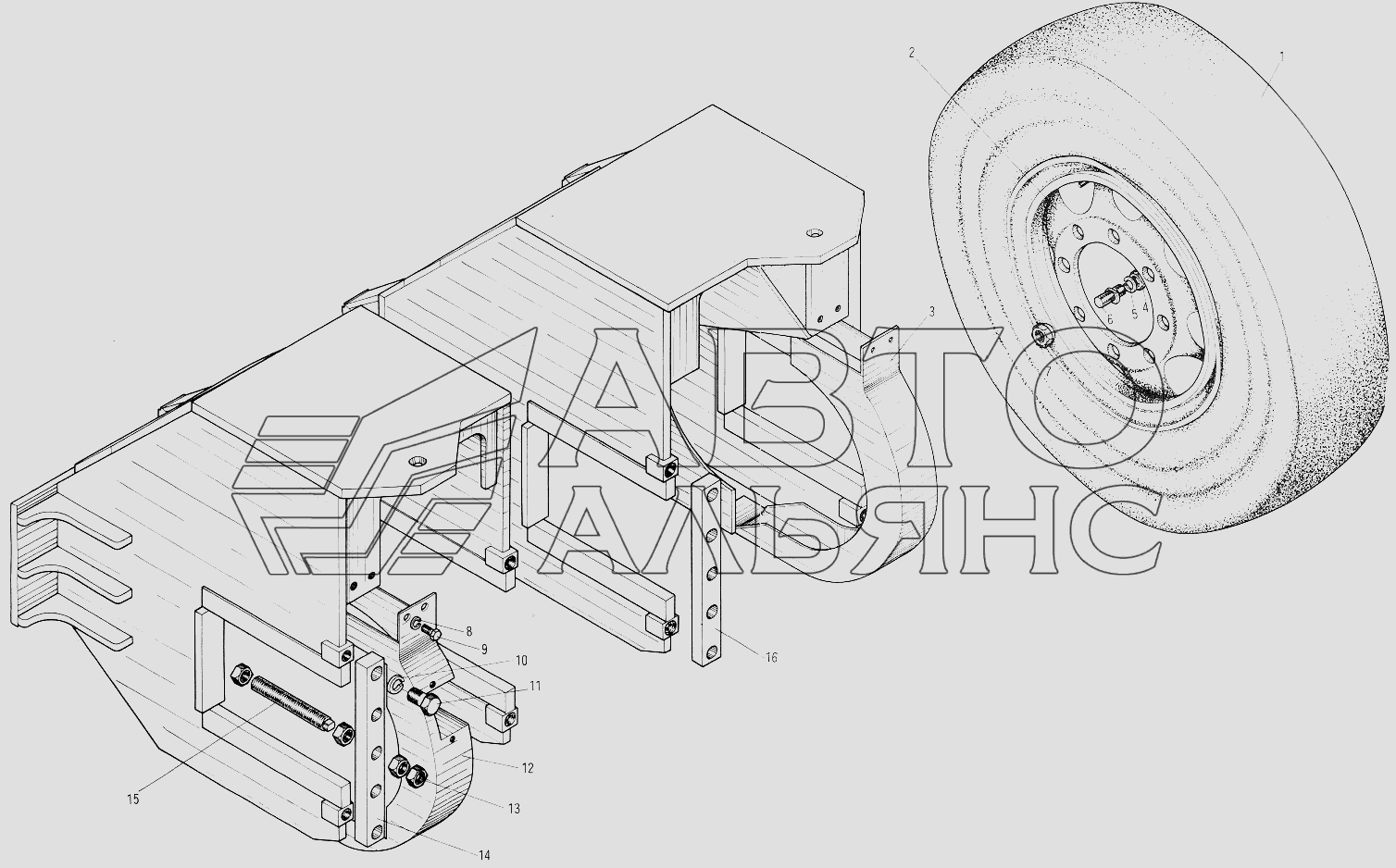

YL16 Rear Wheel Holder Assembly YL16 (YL20). Каталог 2008г.

YL20 Rear Wheel Assembly YL16 (YL20) YL20 Rear Wheel Holder Assembly YL16 (YL20)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tyre

Заводской номер: 9.00-20 Количество на модель: 5
9.00-20
5
2

Номер детали на чертеже:

2

Rear axle tyre stud

Заводской номер: YL16-1-3 Количество на модель: 5
YL16-1-3
5
3

Номер детали на чертеже:

3

Rear chain wheel housing

Заводской номер: YL16-1-2A Количество на модель: 1
YL16-1-2A
1
4

Номер детали на чертеже:

4

Nut

Заводской номер: М20x1.5/GB6176 Количество на модель: 24
М20x1.5/GB6176
24
5

Номер детали на чертеже:

5

Spring washer

Заводской номер: 20/GB93 Количество на модель: 24
20/GB93
24
7

Номер детали на чертеже:

7

Spherical nut

Заводской номер: М20x1.5/ СА10-3103018 Количество на модель: 24
М20x1.5/ СА10-3103018
24
8

Номер детали на чертеже:

8

Spring washer

Заводской номер: 12/GB93 Количество на модель: 4
12/GB93
4
9

Номер детали на чертеже:

9

Hex. bolt

Заводской номер: M12x1.25x30/GB21 Количество на модель: 4
M12x1.25x30/GB21
4
10

Номер детали на чертеже:

10

Spring washer

Заводской номер: 24/GB93 Количество на модель: 8
24/GB93
8
11

Номер детали на чертеже:

11

Bolt

Заводской номер: M24x60/GB5783 Количество на модель: 8
M24x60/GB5783
8
12

Номер детали на чертеже:

12

Chain wheel housing

Заводской номер: YL16-2-1A Количество на модель: 1
YL16-2-1A
1
13

Номер детали на чертеже:

13

Nut

Заводской номер: M24/GB6170 Количество на модель: 48
M24/GB6170
48
14

Номер детали на чертеже:

14

Clamp

Заводской номер: YL16-1-24 Количество на модель: 2
YL16-1-24
2
15

Номер детали на чертеже:

15

Bolt

Заводской номер: YL16-1-2 Количество на модель: 12
YL16-1-2
12
16

Номер детали на чертеже:

16

Clamp

Заводской номер: YL16-1-1 Количество на модель: 2
YL16-1-1
2
