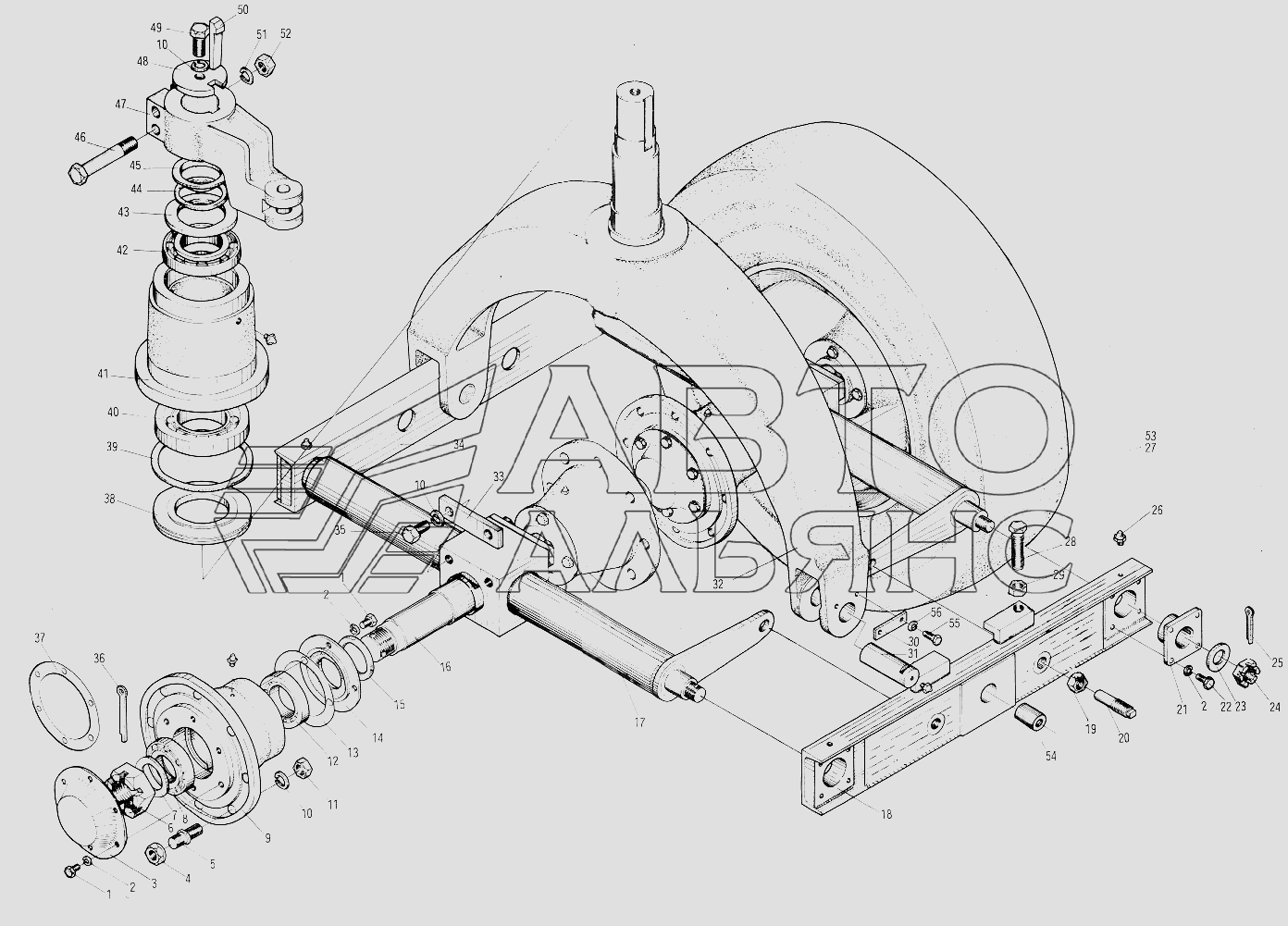

YL16 Front Wheel Assembly YL16 (YL20). Каталог 2008г.

YL20 Frame Assembly YL16 (YL20) YL20 Front Wheel Assembly YL16 (YL20)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex. bolt

Заводской номер: M10x20/GB5783 Количество на модель: 40
M10x20/GB5783
40
2

Номер детали на чертеже:

2

Spring washer

Заводской номер: 10/GB93 Количество на модель: 60
10/GB93
60
3

Номер детали на чертеже:

3

Bearing cap

Заводской номер: YL16-7-8 Количество на модель: 4
YL16-7-8
4
4

Номер детали на чертеже:

4

Spherical nut

Заводской номер: СА10-310 3018 Количество на модель: 32
СА10-310 3018
32
5

Номер детали на чертеже:

5

Stud

Заводской номер: YL16-7-9 Количество на модель: 32
YL16-7-9
32
6

Номер детали на чертеже:

6

Castle nut

Заводской номер: YL16-7-7 Количество на модель: 4
YL16-7-7
4
7

Номер детали на чертеже:

7

Washer

Заводской номер: YL16-7-6 Количество на модель: 4
YL16-7-6
4
8

Номер детали на чертеже:

8

Single row conical roller bearing

Заводской номер: 7213/GB297 Количество на модель: 4
7213/GB297
4
9

Номер детали на чертеже:

9

Tyre seat

Заводской номер: YL16-7-5A Количество на модель: 4
YL16-7-5A
4
10

Номер детали на чертеже:

10

Spring washer

Заводской номер: 20/GB93 Количество на модель: 41
20/GB93
41
11

Номер детали на чертеже:

11

Hex. nut

Заводской номер: M20x1.5/GB6176 Количество на модель: 32
M20x1.5/GB6176
32
12

Номер детали на чертеже:

12

Single row taper roller bearing

Заводской номер: 7214/GB297 Количество на модель: 4
7214/GB297
4
13

Номер детали на чертеже:

13

Fibre pad

Заводской номер: YL16-7-11 Количество на модель: 4
YL16-7-11
4
14

Номер детали на чертеже:

14

End cover

Заводской номер: YL16-7-4 Количество на модель: 4
YL16-7-4
4
15

Номер детали на чертеже:

15

Seal ring

Заводской номер: YL16*7-3 Количество на модель: 4
YL16*7-3
4
16

Номер детали на чертеже:

16

Front wheel axle

Заводской номер: YL16-7-1 Количество на модель: 2
YL16-7-1
2
17

Номер детали на чертеже:

17

Rotation shaft

Заводской номер: YL16-7-3 Количество на модель: 2
YL16-7-3
2
19

Номер детали на чертеже:

19

Hex. nut

Заводской номер: M22x1.5/GB6171 Количество на модель: 2
M22x1.5/GB6171
2
20

Номер детали на чертеже:

20

Pin

Заводской номер: YL16-7-13 Количество на модель: 2
YL16-7-13
2
21

Номер детали на чертеже:

21

Sleeve

Заводской номер: YL16-7-16 Количество на модель: 4
YL16-7-16
4
22

Номер детали на чертеже:

22

Hex. bolt

Заводской номер: M10x30/GB5783 Количество на модель: 20
M10x30/GB5783
20
23

Номер детали на чертеже:

23

Washer

Заводской номер: YL16-7-15 Количество на модель: 4
YL16-7-15
4
24

Номер детали на чертеже:

24

Castle nut

Заводской номер: YL16-7-14 Количество на модель: 4
YL16-7-14
4
25

Номер детали на чертеже:

25

Cotter pin

Заводской номер: 6x70/GB91 Количество на модель: 4
6x70/GB91
4
26

Номер детали на чертеже:

26

Nipple

Заводской номер: M10x1/GB1152 Количество на модель: 11
M10x1/GB1152
11
27

Номер детали на чертеже:

27

Tyre

Заводской номер: 9.00-20 Количество на модель: 4
9.00-20
4
28

Номер детали на чертеже:

28

Setting screw-

Заводской номер: YL16-7-12 Количество на модель: 4
YL16-7-12
4
30

Номер детали на чертеже:

30

Retainer

Заводской номер: 3Y15-2-9 Количество на модель: 2
3Y15-2-9
2
31

Номер детали на чертеже:

31

Pin

Заводской номер: YL16-7-17 Количество на модель: 2
YL16-7-17
2
32

Номер детали на чертеже:

32

Fork assembly

Заводской номер: YL16-7A-1 Количество на модель: 1
YL16-7A-1
1
33

Номер детали на чертеже:

33

Clamp

Заводской номер: YL16-7-2 Количество на модель: 4
YL16-7-2
4
35

Номер детали на чертеже:

35

Hex. bolt

Заводской номер: M20x40/GB5783 Количество на модель: 8
M20x40/GB5783
8
36

Номер детали на чертеже:

36

Cotter pin

Заводской номер: 10x110/GB91 Количество на модель: 4
10x110/GB91
4
37

Номер детали на чертеже:

37

Fibre pad

Заводской номер: YL16-7-10 Количество на модель: 4
YL16-7-10
4
38

Номер детали на чертеже:

38

Lower filling plate

Заводской номер: 3Y15-2-1 Количество на модель: 1
3Y15-2-1
1
39

Номер детали на чертеже:

39

Felt oil seal

Заводской номер: 3Y15-2-2 Количество на модель: 1
3Y15-2-2
1
40

Номер детали на чертеже:

40

Single row conical roller bearing

Заводской номер: 7222/GB297 Количество на модель: 1
7222/GB297
1
41

Номер детали на чертеже:

41

Bearing seat

Заводской номер: 3Y15-2-8 Количество на модель: 1
3Y15-2-8
1
42

Номер детали на чертеже:

42

Single row conical roller bearing

Заводской номер: 7217/GB297 Количество на модель: 1
7217/GB297
1
43

Номер детали на чертеже:

43

Upper filling plate

Заводской номер: 3Y15-2-6 Количество на модель: 1
3Y15-2-6
1
44

Номер детали на чертеже:

44

Felt oil seal

Заводской номер: 3Y15-2-7 Количество на модель: 1
3Y15-2-7
1
45

Номер детали на чертеже:

45

Sleeve

Заводской номер: 3Y15-2-5 Количество на модель: 1
3Y15-2-5
1
46

Номер детали на чертеже:

46

Hex. bolt

Заводской номер: M20x160/GB5782 Количество на модель: 1
M20x160/GB5782
1
47

Номер детали на чертеже:

47

Steering arm

Заводской номер: 3Y15-2-3 Количество на модель: 1
3Y15-2-3
1
48

Номер детали на чертеже:

48

Clamp

Заводской номер: 3Y15-2-4 Количество на модель: 1
3Y15-2-4
1
49

Номер детали на чертеже:

49

Hex. bolt

Заводской номер: M20x50/GB5783 Количество на модель: 1
M20x50/GB5783
1
50

Номер детали на чертеже:

50

Hook head wedge key

Заводской номер: 22x110/GB1565 Количество на модель: 1
22x110/GB1565
1
52

Номер детали на чертеже:

52

Hex. nut

Заводской номер: M20/GB6170 Количество на модель: 2
M20/GB6170
2
53

Номер детали на чертеже:

53

Rim

Заводской номер: 7.0-20 Количество на модель: 4
7.0-20
4
54

Номер детали на чертеже:

54

Sleeve

Заводской номер: 3Y15-5-10 Количество на модель: 2
3Y15-5-10
2
55

Номер детали на чертеже:

55

Hex. bolt

Заводской номер: M12x25/GB5783 Количество на модель: 4
M12x25/GB5783
4
56

Номер детали на чертеже:

56

Spring washer

Заводской номер: 12/GB93 Количество на модель: 4
12/GB93
4
