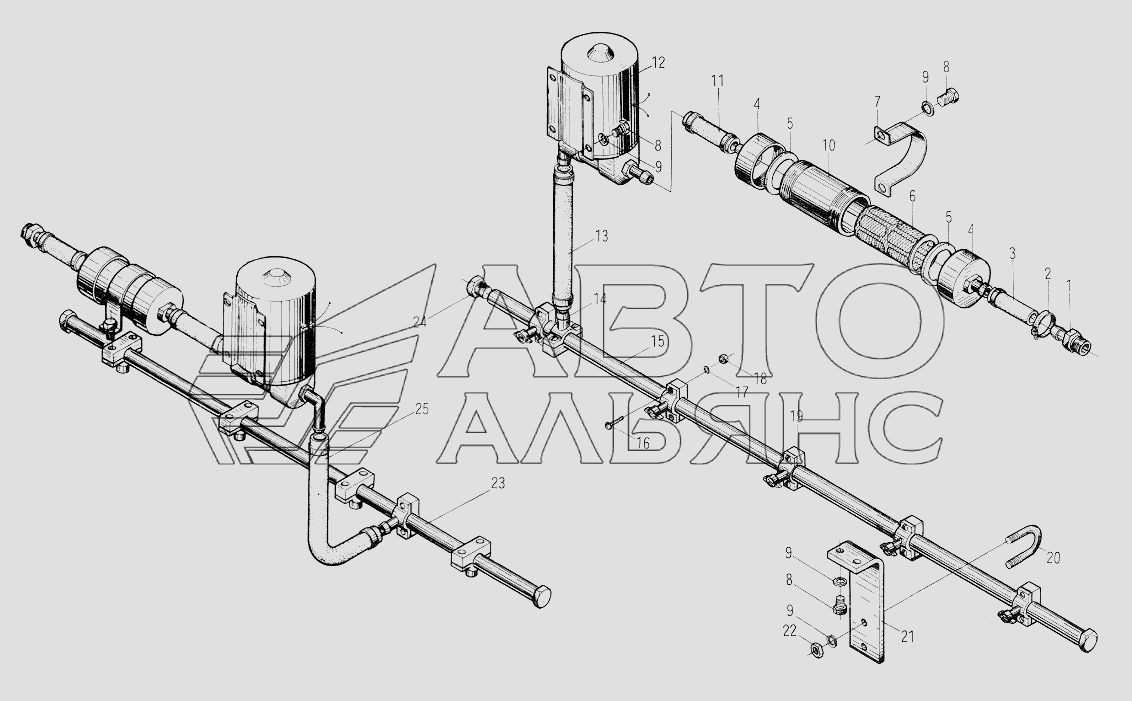

YL20 Sprinkler YL16 (YL20). Каталог 2008г.

YL20 Hydraulic Cylinder YL16 (YL20) YL20 Scrapers YL16 (YL20)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Adapter

Заводской номер: YZC7-7-1-7-6 Количество на модель: 2
YZC7-7-1-7-6
2
2

Номер детали на чертеже:

2

Hose clamp

Заводской номер: Ox/19-29 Количество на модель: 12
Ox/19-29
12
3

Номер детали на чертеже:

3

Hose 13x70

Заводской номер: YL20-9-5 Количество на модель: 2
YL20-9-5
2
4

Номер детали на чертеже:

4

Cover

Заводской номер: YZC7-7-W-1-4 Количество на модель: 4
YZC7-7-W-1-4
4
5

Номер детали на чертеже:

5

Ring

Заводской номер: YZC7-7-1-7-1-1 Количество на модель: 4
YZC7-7-1-7-1-1
4
6

Номер детали на чертеже:

6

Strainer

Заводской номер: YZC7-7-1-7-1-3 Количество на модель: 2
YZC7-7-1-7-1-3
2
7

Номер детали на чертеже:

7

Clip

Заводской номер: YZC7-7-1-2- Количество на модель: 2
YZC7-7-1-2-
2
8

Номер детали на чертеже:

8

Hex. bolt

Заводской номер: M8x16/GB5783 Количество на модель: 16
M8x16/GB5783
16
9

Номер детали на чертеже:

9

Spring washer

Заводской номер: 8/GB93 Количество на модель: 20
8/GB93
20
10

Номер детали на чертеже:

10

Cartridge

Заводской номер: YZC7-7-W-1-2 Количество на модель: 2
YZC7-7-W-1-2
2
11

Номер детали на чертеже:

11

Hose 13x90

Заводской номер: YL20-9-4 Количество на модель: 2
YL20-9-4
2
12

Номер детали на чертеже:

12

Pump 24V

Заводской номер: WFB-1 Количество на модель: 2
WFB-1
2
13

Номер детали на чертеже:

13

Hose 13x220

Заводской номер: YL20-9-3 Количество на модель: 1
YL20-9-3
1
14

Номер детали на чертеже:

14

Union assembly

Заводской номер: YZC7-7-1-4 Количество на модель: 2
YZC7-7-1-4
2
15

Номер детали на чертеже:

15

Sprinkler tube

Заводской номер: YL20-9-11 Количество на модель: 1
YL20-9-11
1
16

Номер детали на чертеже:

16

Btton head screw

Заводской номер: M4x25/GB67 Количество на модель: 22
M4x25/GB67
22
17

Номер детали на чертеже:

17

Spring washer

Заводской номер: 4/GB93 Количество на модель: 22
4/GB93
22
18

Номер детали на чертеже:

18

Hex. nut

Заводской номер: M4/GB6170 Количество на модель: 22
M4/GB6170
22
19

Номер детали на чертеже:

19

Spraging assembly

Заводской номер: YZC7-7-1-6A Количество на модель: 9
YZC7-7-1-6A
9
20

Номер детали на чертеже:

20

Clamp

Заводской номер: YL16-9-18 Количество на модель: 2
YL16-9-18
2
21

Номер детали на чертеже:

21

Carrier

Заводской номер: YL20-9-10 Количество на модель: 2
YL20-9-10
2
22

Номер детали на чертеже:

22

Hex. nut

Заводской номер: M8/GB6170 Количество на модель: 4
M8/GB6170
4
23

Номер детали на чертеже:

23

Sprinkler tube

Заводской номер: YL20-9-7 Количество на модель: 1
YL20-9-7
1
24

Номер детали на чертеже:

24

Plug

Заводской номер: YZC7-7-1-8 Количество на модель: 4
YZC7-7-1-8
4
25

Номер детали на чертеже:

25

Hose 13x410

Заводской номер: YL20-9-6 Количество на модель: 1
YL20-9-6
1
