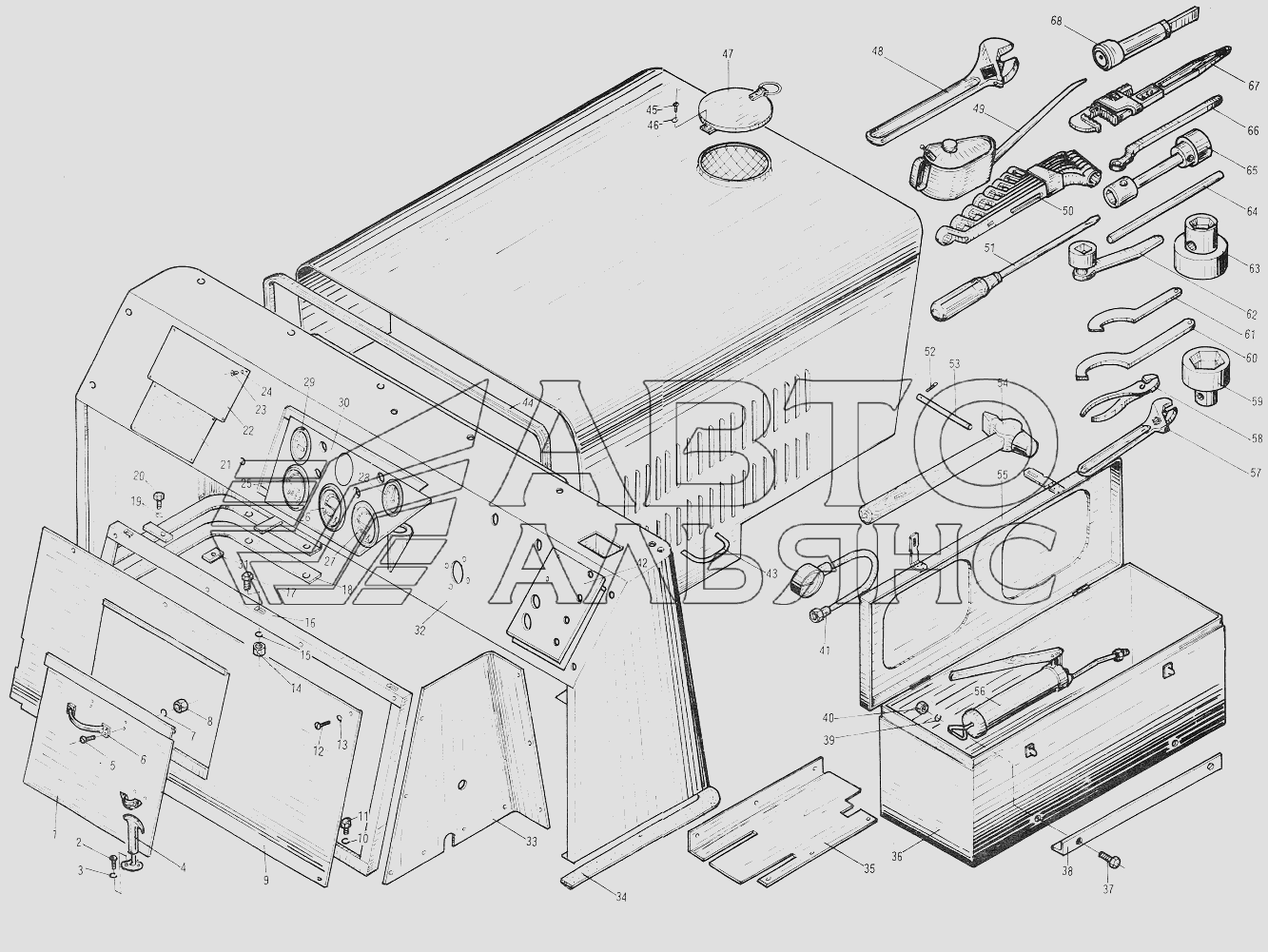

YL20 Instrument Box Housing and Tool Box YL16 (YL20). Каталог 2008г.

YL16 Instrument Box Housing and Tool Box YL16 (YL20) YL16 Hydraulic Cylinder YL16 (YL20)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cover plate

Заводской номер: YL16-12-11 Количество на модель: 1
YL16-12-11
1
2

Номер детали на чертеже:

2

Button head screw

Заводской номер: M5x12/GB67 Количество на модель: 16
M5x12/GB67
16
3

Номер детали на чертеже:

3

Spring washer

Заводской номер: 5/GB93 Количество на модель: 16
5/GB93
16
4

Номер детали на чертеже:

4

Hood catch

Заводской номер: Hood catch Количество на модель: 4
Hood catch
4
5

Номер детали на чертеже:

5

Counter sunk screw

Заводской номер: M5x12/GB68 Количество на модель: 4
M5x12/GB68
4
6

Номер детали на чертеже:

6

Door handle 5

Заводской номер: Door handle 5 Количество на модель: 1
Door handle 5
1
8

Номер детали на чертеже:

8

Hex. nut

Заводской номер: M5/GB6170 Количество на модель: 4
M5/GB6170
4
9

Номер детали на чертеже:

9

Cover plate

Заводской номер: YL16-12-10 Количество на модель: 1
YL16-12-10
1
10

Номер детали на чертеже:

10

Spring washer

Заводской номер: 8/GB93 Количество на модель: 3
8/GB93
3
11

Номер детали на чертеже:

11

Hex. bolt

Заводской номер: M8x20/GB5783 Количество на модель: 3
M8x20/GB5783
3
12

Номер детали на чертеже:

12

Button head screw

Заводской номер: 5x12/GB67 Количество на модель: 20
5x12/GB67
20
14

Номер детали на чертеже:

14

Hex. nut

Заводской номер: M8/GB6170 Количество на модель: 3
M8/GB6170
3
16

Номер детали на чертеже:

16

Housing frame

Заводской номер: YL16-12-3 Количество на модель: 1
YL16-12-3
1
17

Номер детали на чертеже:

17

Small hex. bolt

Заводской номер: 8x20/GB5783 Количество на модель: 3
8x20/GB5783
3
18

Номер детали на чертеже:

18

Rubber pad

Заводской номер: YL16-12-4 Количество на модель: 1
YL16-12-4
1
19

Номер детали на чертеже:

19

Spring washer

Заводской номер: 10/GB93 Количество на модель: 8
10/GB93
8
20

Номер детали на чертеже:

20

Hex. bolt

Заводской номер: M10x40/GB5783 Количество на модель: 8
M10x40/GB5783
8
21

Номер детали на чертеже:

21

Name plate

Заводской номер: YL16-12-13 Количество на модель: 1
YL16-12-13
1
22

Номер детали на чертеже:

22

Instrument box

Заводской номер: YL20-12-1 Количество на модель: 1
YL20-12-1
1
23

Номер детали на чертеже:

23

Button head screw

Заводской номер: M4x10/GB67 Количество на модель: 8
M4x10/GB67
8
24

Номер детали на чертеже:

24

Spring washer

Заводской номер: 4/GB93 Количество на модель: 8
4/GB93
8
25

Номер детали на чертеже:

25

Oil temperature gage

Заводской номер: Oil temperature gage Количество на модель: 1
Oil temperature gage
1
26

Номер детали на чертеже:

26

Water temperature gage

Заводской номер: Water temperature gage Количество на модель: 1
Water temperature gage
1
27

Номер детали на чертеже:

27

Oil pressure gage

Заводской номер: Oil pressure gage Количество на модель: 1
Oil pressure gage
1
28

Номер детали на чертеже:

28

Amperemeter

Заводской номер: Amperemeter Количество на модель: 1
Amperemeter
1
29

Номер детали на чертеже:

29

Timer

Заводской номер: SG-3-24V Количество на модель: 1
SG-3-24V
1
30

Номер детали на чертеже:

30

Left instrument board

Заводской номер: YL20-10-2 Количество на модель: 1
YL20-10-2
1
31

Номер детали на чертеже:

31

Nut

Заводской номер: YL16-11-10 Количество на модель: 4
YL16-11-10
4
33

Номер детали на чертеже:

33

Right side plate

Заводской номер: YL20-12-2 Количество на модель: 1
YL20-12-2
1
34

Номер детали на чертеже:

34

Rubber pad

Заводской номер: YL16-12-5 Количество на модель: 1
YL16-12-5
1
35

Номер детали на чертеже:

35

Right cover plate

Заводской номер: YL20-12-3 Количество на модель: 1
YL20-12-3
1
36

Номер детали на чертеже:

36

Tool box body

Заводской номер: YL16-00-4-1a Количество на модель: 1
YL16-00-4-1a
1
37

Номер детали на чертеже:

37

Hex. bolt

Заводской номер: M8x16/GB5783 Количество на модель: 4
M8x16/GB5783
4
41

Номер детали на чертеже:

41

Manometer

Заводской номер: DI-11 Количество на модель: 1
DI-11
1
43

Номер детали на чертеже:

43

Diesel engine housing

Заводской номер: YL20-00-1-1 Количество на модель: 1
YL20-00-1-1
1
44

Номер детали на чертеже:

44

Seal stuffing

Заводской номер: S61F-07003 Количество на модель: 1
S61F-07003
1
45

Номер детали на чертеже:

45

Counter sunk screw

Заводской номер: M4x16/GB68 Количество на модель: 2
M4x16/GB68
2
47

Номер детали на чертеже:

47

Diesel engine housing

Заводской номер: YL16-00-1-1 Количество на модель: 1
YL16-00-1-1
1
48

Номер детали на чертеже:

48

Adjustable wrench

Заводской номер: Adjustable wrench Количество на модель: 1
Adjustable wrench
1
49

Номер детали на чертеже:

49

Oil can

Заводской номер: Oil can Количество на модель: 1
Oil can
1
50

Номер детали на чертеже:

50

Double-end ring spanner

Заводской номер: Double-end ring spanner Количество на модель: 1
Double-end ring spanner
1
51

Номер детали на чертеже:

51

Screw driver 10

Заводской номер: Screw driver 10 Количество на модель: 1
Screw driver 10
1
52

Номер детали на чертеже:

52

Pin

Заводской номер: 2x16/GB879 Количество на модель: 4
2x16/GB879
4
53

Номер детали на чертеже:

53

Cotter pin

Заводской номер: 10x110/GB91 Количество на модель: 2
10x110/GB91
2
54

Номер детали на чертеже:

54

Hammer

Заводской номер: Hammer Количество на модель: 1
Hammer
1
55

Номер детали на чертеже:

55

Box cover

Заводской номер: YL16-00-4-2а Количество на модель: 1
YL16-00-4-2а
1
56

Номер детали на чертеже:

56

Grease gun

Заводской номер: Grease gun Количество на модель: 1
Grease gun
1
58

Номер детали на чертеже:

58

Pliers 6

Заводской номер: Pliers Количество на модель: 1
Pliers
1
59

Номер детали на чертеже:

59

Socket spanner

Заводской номер: YL16-00-4-10 Количество на модель: 1
YL16-00-4-10
1
60

Номер детали на чертеже:

60

Hook spanner

Заводской номер: YL16-00-4-9 Количество на модель: 1
YL16-00-4-9
1
61

Номер детали на чертеже:

61

Hook spanner

Заводской номер: YL16-00-4-6 Количество на модель: 1
YL16-00-4-6
1
62

Номер детали на чертеже:

62

Box cover

Заводской номер: YL16-00-4-2 Количество на модель: 1
YL16-00-4-2
1
63

Номер детали на чертеже:

63

Socket spanner

Заводской номер: YL16-00-4-7 Количество на модель: 1
YL16-00-4-7
1
64

Номер детали на чертеже:

64

Crowbar

Заводской номер: YL16-00-4-5 Количество на модель: 1
YL16-00-4-5
1
65

Номер детали на чертеже:

65

Socket spanner

Заводской номер: YL16-00-4-4 Количество на модель: 1
YL16-00-4-4
1
66

Номер детали на чертеже:

66

Spanner

Заводской номер: YL16-00-4-3 Количество на модель: 1
YL16-00-4-3
1
67

Номер детали на чертеже:

67

Pipe wrench 18

Заводской номер: Pipe wrench Количество на модель: 1
Pipe wrench
1
68

Номер детали на чертеже:

68

Manometer

Заводской номер: Manometer Количество на модель: 1
Manometer
1
