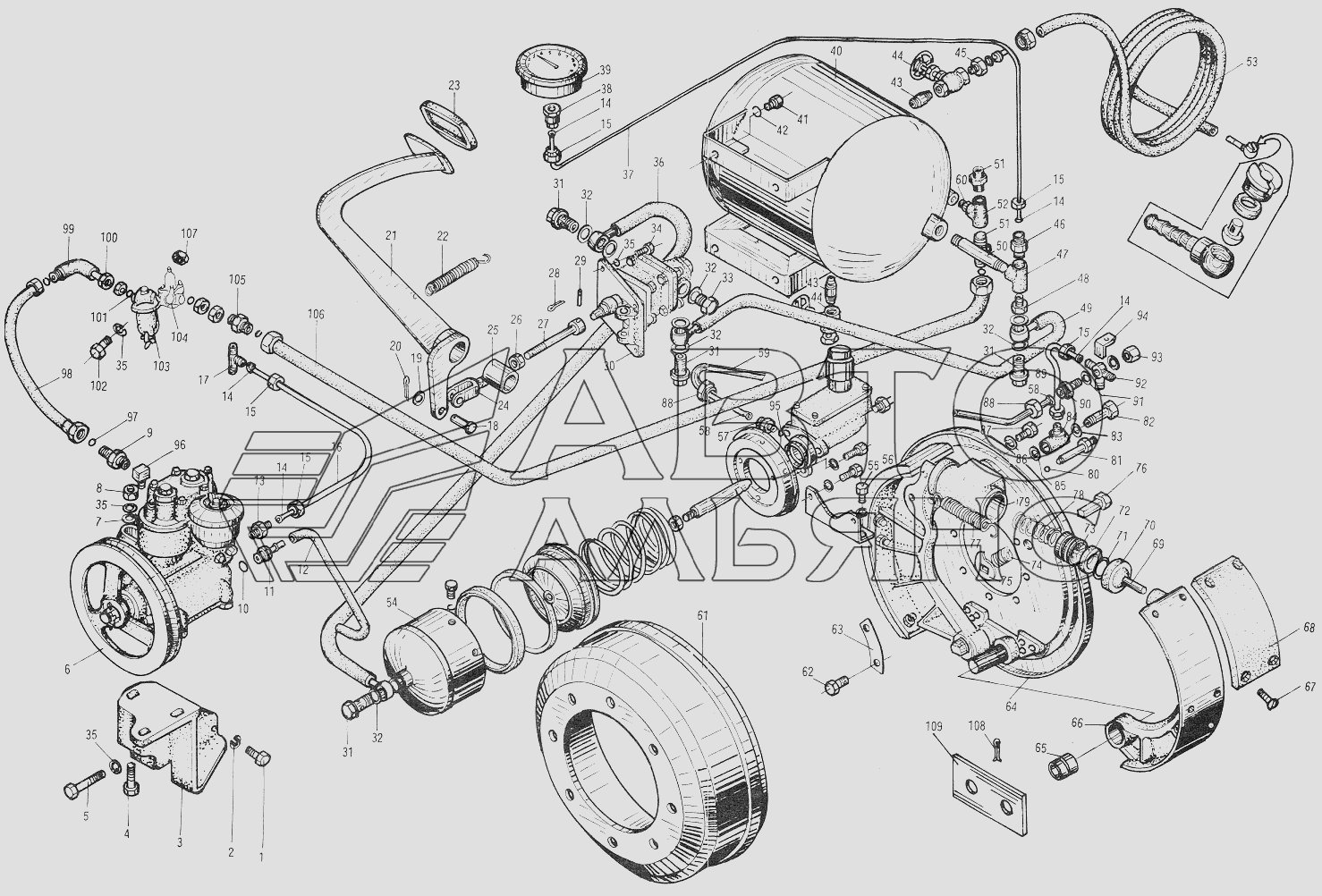

YL20 Foot Brake System YL16 (YL20). Каталог 2008г.

YL16 Foot Brake System YL16 (YL20) YL16 Sprinkling System and Water, Pump Assembly YL16 (YL20)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex. bolt

Заводской номер: M10x30/GB5783 Количество на модель: 3
M10x30/GB5783
3
2

Номер детали на чертеже:

2

Spring washer

Заводской номер: 10/GB93 Количество на модель: 3
10/GB93
3
3

Номер детали на чертеже:

3

Air pump seat

Заводской номер: YL16-3-2-8a Количество на модель: 1
YL16-3-2-8a
1
4

Номер детали на чертеже:

4

Hex. bolt

Заводской номер: M12x60/GB5782 Количество на модель: 3
M12x60/GB5782
3
5

Номер детали на чертеже:

5

Hex. bolt

Заводской номер: M12x85/GB5782 Количество на модель: 1
M12x85/GB5782
1
6

Номер детали на чертеже:

6

Air pump

Заводской номер: EQ-140 Количество на модель: 1
EQ-140
1
7

Номер детали на чертеже:

7

Flat washer

Заводской номер: 12/GB97-2 Количество на модель: 3
12/GB97-2
3
8

Номер детали на чертеже:

8

Hex. nut

Заводской номер: M12/GB6170 Количество на модель: 3
M12/GB6170
3
9

Номер детали на чертеже:

9

Union

Заводской номер: YL16-3-2-12a Количество на модель: 1
YL16-3-2-12a
1
10

Номер детали на чертеже:

10

Washer

Заводской номер: YL16-3-2-6 Количество на модель: 1
YL16-3-2-6
1
11

Номер детали на чертеже:

11

Union

Заводской номер: YL16-3-2-7 Количество на модель: 1
YL16-3-2-7
1
12

Номер детали на чертеже:

12

Plastic hose

Заводской номер: d.10x1.5x800 Количество на модель: 1
d.10x1.5x800
1
13

Номер детали на чертеже:

13

Union

Заводской номер: YL16-3-2-3 Количество на модель: 1
YL16-3-2-3
1
14

Номер детали на чертеже:

14

Union

Заводской номер: YL16-3-7 Количество на модель: 10
YL16-3-7
10
15

Номер детали на чертеже:

15

Nut

Заводской номер: YL16-3-9 Количество на модель: 10
YL16-3-9
10
16

Номер детали на чертеже:

16

Copper pipe

Заводской номер: d.6x1x1100 Количество на модель: 1
d.6x1x1100
1
17

Номер детали на чертеже:

17

Tee

Заводской номер: YL16-3-2-5 Количество на модель: 1
YL16-3-2-5
1
18

Номер детали на чертеже:

18

Pin

Заводской номер: 12x38/GB882 Количество на модель: 1
12x38/GB882
1
20

Номер детали на чертеже:

20

Cotter pin

Заводской номер: 4x26/GB91 Количество на модель: 1
4x26/GB91
1
21

Номер детали на чертеже:

21

Foot pedal

Заводской номер: YL16-3-1 Количество на модель: 1
YL16-3-1
1
22

Номер детали на чертеже:

22

Tension spring

Заводской номер: YL16-8-2-7 Количество на модель: 1
YL16-8-2-7
1
23

Номер детали на чертеже:

23

Foot pedal pad

Заводской номер: 3Y15-7-6-2-7 Количество на модель: 1
3Y15-7-6-2-7
1
24

Номер детали на чертеже:

24

Fork connector

Заводской номер: 3Y15-7-6-11 Количество на модель: 1
3Y15-7-6-11
1
25

Номер детали на чертеже:

25

Shaft sleeve

Заводской номер: YL16-8-2-8 Количество на модель: 1
YL16-8-2-8
1
27

Номер детали на чертеже:

27

Pushing rod

Заводской номер: YL16-3-3 Количество на модель: 1
YL16-3-3
1
28

Номер детали на чертеже:

28

Cotter pin

Заводской номер: 1.5x12/GB91 Количество на модель: 2
1.5x12/GB91
2
29

Номер детали на чертеже:

29

Pin

Заводской номер: YL16-3-27 Количество на модель: 1
YL16-3-27
1
30

Номер детали на чертеже:

30

Brake control valve

Заводской номер: JN150-3514011 Количество на модель: 1
JN150-3514011
1
31

Номер детали на чертеже:

31

Bolt

Заводской номер: М22x1.5x40/JB999 Количество на модель: 6
М22x1.5x40/JB999
6
32

Номер детали на чертеже:

32

Washer

Заводской номер: 22/JB1002 Количество на модель: 11
22/JB1002
11
33

Номер детали на чертеже:

33

Plug

Заводской номер: М22x1.5/JB.1000 Количество на модель: 1
М22x1.5/JB.1000
1
34

Номер детали на чертеже:

34

Hex. bolt

Заводской номер: M8x25/GB5783 Количество на модель: 4
M8x25/GB5783
4
35

Номер детали на чертеже:

35

Spring washer

Заводской номер: 8/GB93 Количество на модель: 7
8/GB93
7
36

Номер детали на чертеже:

36

Rubber canvas hose

Заводской номер: G75-3L=1200 Количество на модель: 1
G75-3L=1200
1
37

Номер детали на чертеже:

37

Copper pipe

Заводской номер: 6x1x2200 Количество на модель: 1
6x1x2200
1
38

Номер детали на чертеже:

38

Union

Заводской номер: YL16-3-8 Количество на модель: 1
YL16-3-8
1
39

Номер детали на чертеже:

39

Brake pressure gage

Заводской номер: YT-3 Количество на модель: 1
YT-3
1
40

Номер детали на чертеже:

40

Air reservoir

Заводской номер: YL16-3-5-1 Количество на модель: 1
YL16-3-5-1
1
41

Номер детали на чертеже:

41

Bolt

Заводской номер: M12x20/GB5783 Количество на модель: 4
M12x20/GB5783
4
42

Номер детали на чертеже:

42

Spring washer

Заводской номер: 12/GB93 Количество на модель: 8
12/GB93
8
43

Номер детали на чертеже:

43

Tube

Заводской номер: YL16-3-5-3 Количество на модель: 2
YL16-3-5-3
2
44

Номер детали на чертеже:

44

Copper valve

Заводской номер: 03.авг Количество на модель: 2
03.авг
2
45

Номер детали на чертеже:

45

Union

Заводской номер: YL16-3-5-2 Количество на модель: 1
YL16-3-5-2
1
46

Номер детали на чертеже:

46

Union

Заводской номер: YL16-3-5-6 Количество на модель: 1
YL16-3-5-6
1
47

Номер детали на чертеже:

47

Tee

Заводской номер: 15 Количество на модель: 1
15
1
48

Номер детали на чертеже:

48

Union

Заводской номер: YL16-3-5-5a Количество на модель: 1
YL16-3-5-5a
1
49

Номер детали на чертеже:

49

Rubber canvas hose

Заводской номер: G75-3 Количество на модель: 1
G75-3
1
50

Номер детали на чертеже:

50

Connecting tube

Заводской номер: YL16-3-5-8 Количество на модель: 1
YL16-3-5-8
1
51

Номер детали на чертеже:

51

Union

Заводской номер: YL16-3-2-12а Количество на модель: 2
YL16-3-2-12а
2
52

Номер детали на чертеже:

52

Elbow

Заводской номер: 10 Количество на модель: 1
10
1
53

Номер детали на чертеже:

53

Air hose assembly

Заводской номер: Air hose assembly Количество на модель: 1
Air hose assembly
1
54

Номер детали на чертеже:

54

Booster cylinder

Заводской номер: xМ-60С Количество на модель: 2
xМ-60С
2
55

Номер детали на чертеже:

55

Small hex. bolt

Заводской номер: 1M10x25/GB5783 Количество на модель: 2
1M10x25/GB5783
2
57

Номер детали на чертеже:

57

Union

Заводской номер: YL16-3-6-5 Количество на модель: 1
YL16-3-6-5
1
58

Номер детали на чертеже:

58

Union

Заводской номер: YL16-3-16 Количество на модель: 2
YL16-3-16
2
59

Номер детали на чертеже:

59

Copper tube

Заводской номер: d.10x1x1500 Количество на модель: 1
d.10x1x1500
1
60

Номер детали на чертеже:

60

Connecting tube

Заводской номер: YL16-3-5-9 Количество на модель: 1
YL16-3-5-9
1
61

Номер детали на чертеже:

61

Brake hub

Заводской номер: YL20-1-7 Количество на модель: 3
YL20-1-7
3
62

Номер детали на чертеже:

62

Hex. bolt

Заводской номер: M12x1.5x40/GB5786 Количество на модель: 24
M12x1.5x40/GB5786
24
63

Номер детали на чертеже:

63

Shim

Заводской номер: YL16-1-9 Количество на модель: 12
YL16-1-9
12
64

Номер детали на чертеже:

64

Brake plate

Заводской номер: YL20-1-1-1 Количество на модель: 3
YL20-1-1-1
3
65

Номер детали на чертеже:

65

Fulcrum pin bush

Заводской номер: YL20-1-1-2-3 Количество на модель: 12
YL20-1-1-2-3
12
66

Номер детали на чертеже:

66

Brake shoe

Заводской номер: YL20-1-1-2-1 Количество на модель: 6
YL20-1-1-2-1
6
67

Номер детали на чертеже:

67

Rivet

Заводской номер: 8x16/GB875 Количество на модель: 96
8x16/GB875
96
68

Номер детали на чертеже:

68

Braking block

Заводской номер: YL20-1-1-2-2 Количество на модель: 12
YL20-1-1-2-2
12
69

Номер детали на чертеже:

69

Brake roller

Заводской номер: YL20-1-1-3-6 Количество на модель: 6
YL20-1-1-3-6
6
70

Номер детали на чертеже:

70

Rubber cap

Заводской номер: YL20-1-1-3-5 Количество на модель: 6
YL20-1-1-3-5
6
71

Номер детали на чертеже:

71

O-seal ring

Заводской номер: 47.5x3.55/GB3452-1 Количество на модель: 6
47.5x3.55/GB3452-1
6
72

Номер детали на чертеже:

72

Oil seal

Заводской номер: YL20-1-1-3-3 Количество на модель: 6
YL20-1-1-3-3
6
73

Номер детали на чертеже:

73

Brake piston

Заводской номер: YL20-1-1-3-2 Количество на модель: 6
YL20-1-1-3-2
6
74

Номер детали на чертеже:

74

Spring

Заводской номер: YL16-1-1-12 Количество на модель: 6
YL16-1-1-12
6
75

Номер детали на чертеже:

75

Cam

Заводской номер: YL16-1-1-13 Количество на модель: 6
YL16-1-1-13
6
76

Номер детали на чертеже:

76

Brake shoe lockpin

Заводской номер: YL16-1-1-11 Количество на модель: 6
YL16-1-1-11
6
77

Номер детали на чертеже:

77

Brake shoe return spring

Заводской номер: YL16-1-1-1 Количество на модель: 3
YL16-1-1-1
3
78

Номер детали на чертеже:

78

Spring

Заводской номер: YL20-1-1-3-4 Количество на модель: 3
YL20-1-1-3-4
3
79

Номер детали на чертеже:

79

Brake pump body

Заводской номер: YL20-1-1-3-1 Количество на модель: 3
YL20-1-1-3-1
3
80

Номер детали на чертеже:

80

Steel ball

Заводской номер: d.8/GB308 Количество на модель: 3
d.8/GB308
3
81

Номер детали на чертеже:

81

Oil output union

Заводской номер: YL16-3-9-6 Количество на модель: 3
YL16-3-9-6
3
82

Номер детали на чертеже:

82

Oil inlet bolt

Заводской номер: YL16-3-9-9 Количество на модель: 3
YL16-3-9-9
3
83

Номер детали на чертеже:

83

Washer

Заводской номер: YL16-3-9-10 Количество на модель: 3
YL16-3-9-10
3
84

Номер детали на чертеже:

84

Oil input union

Заводской номер: YL16-3-9-8 Количество на модель: 3
YL16-3-9-8
3
85

Номер детали на чертеже:

85

Washer

Заводской номер: YL16-3-9-11 Количество на модель: 3
YL16-3-9-11
3
86

Номер детали на чертеже:

86

Spring washer

Заводской номер: 14/GB93 Количество на модель: 6
14/GB93
6
87

Номер детали на чертеже:

87

Hex. bolt

Заводской номер: M14x40/GB5783 Количество на модель: 6
M14x40/GB5783
6
88

Номер детали на чертеже:

88

Nut

Заводской номер: YL16-3-2 Количество на модель: 2
YL16-3-2
2
89

Номер детали на чертеже:

89

Copper pipe

Заводской номер: d.6x1 Количество на модель: 3
d.6x1
3
90

Номер детали на чертеже:

90

Union

Заводской номер: YL16-3-19 Количество на модель: 1
YL16-3-19
1
91

Номер детали на чертеже:

91

Washer

Заводской номер: YL16-3-21 Количество на модель: 2
YL16-3-21
2
92

Номер детали на чертеже:

92

Tee

Заводской номер: YL16-3-18 Количество на модель: 1
YL16-3-18
1
93

Номер детали на чертеже:

93

Nut

Заводской номер: YL16-3-20 Количество на модель: 1
YL16-3-20
1
94

Номер детали на чертеже:

94

Angle steel

Заводской номер: YL16-3-17 Количество на модель: 1
YL16-3-17
1
95

Номер детали на чертеже:

95

Washer

Заводской номер: YL16-3-6-12 Количество на модель: 1
YL16-3-6-12
1
96

Номер детали на чертеже:

96

Union

Заводской номер: YL16-3-2-13 Количество на модель: 1
YL16-3-2-13
1
97

Номер детали на чертеже:

97

O-seal ring

Заводской номер: 16x2.4/GB1235 Количество на модель: 4
16x2.4/GB1235
4
98

Номер детали на чертеже:

98

Rubber canvas hose

Заводской номер: G75-0 Количество на модель: 1
G75-0
1
99

Номер детали на чертеже:

99

Union

Заводской номер: YL16-3-29 Количество на модель: 1
YL16-3-29
1
100

Номер детали на чертеже:

100

Nut

Заводской номер: M22x1.5/GB6173 Количество на модель: 2
M22x1.5/GB6173
2
101

Номер детали на чертеже:

101

O-seal ring

Заводской номер: 24x2.4/GB1235 Количество на модель: 2
24x2.4/GB1235
2
102

Номер детали на чертеже:

102

Bolt

Заводской номер: M8x85/GB5782 Количество на модель: 2
M8x85/GB5782
2
103

Номер детали на чертеже:

103

Oil-water separator

Заводской номер: JN150-351100 Количество на модель: 1
JN150-351100
1
104

Номер детали на чертеже:

104

Pressure governor

Заводской номер: JN150-3512010 Количество на модель: 1
JN150-3512010
1
107

Номер детали на чертеже:

107

Hex. nut

Заводской номер: M8/GB6170 Количество на модель: 2
M8/GB6170
2
108

Номер детали на чертеже:

108

Pin

Заводской номер: 3x50/GB91 Количество на модель: 6
3x50/GB91
6
YL16 Foot Brake System YL16 (YL20) YL16 Sprinkling System and Water, Pump Assembly YL16 (YL20)
Вернуться в раздел каталога
