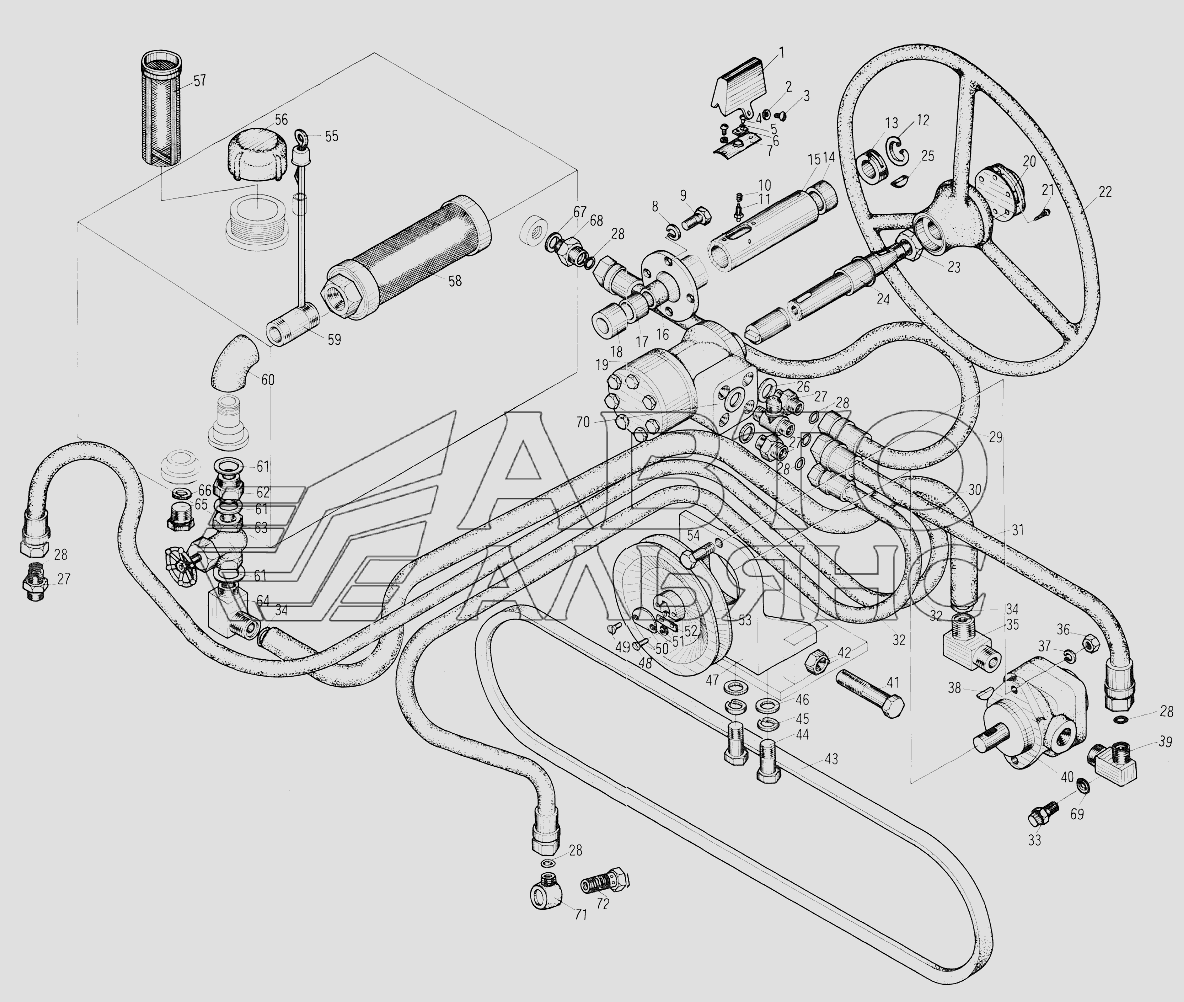

YL20 Hydraulic Steering YL16 (YL20). Каталог 2008г.

YL16 Hydraulic Steering YL16 (YL20) YL16 Foot Brake System YL16 (YL20)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Guard cover

Заводской номер: 3Y15-6-4-6 Количество на модель: 1
3Y15-6-4-6
1
2

Номер детали на чертеже:

2

Spring washer

Заводской номер: 4/GB93 Количество на модель: 4
4/GB93
4
3

Номер детали на чертеже:

3

Button head screw

Заводской номер: M4x6/GB67 Количество на модель: 4
M4x6/GB67
4
4

Номер детали на чертеже:

4

Button head screw

Заводской номер: M5x8/GB67 Количество на модель: 1
M5x8/GB67
1
5

Номер детали на чертеже:

5

Flat washer

Заводской номер: 5/GB97 Количество на модель: 1
5/GB97
1
6

Номер детали на чертеже:

6

Connecting plate

Заводской номер: 3Y15-6-4-10 Количество на модель: 1
3Y15-6-4-10
1
7

Номер детали на чертеже:

7

Contactor holaer

Заводской номер: 3Y15-6-4-8 Количество на модель: 1
3Y15-6-4-8
1
8

Номер детали на чертеже:

8

Spring washer

Заводской номер: 10/GB93 Количество на модель: 4
10/GB93
4
9

Номер детали на чертеже:

9

Hex. bolt

Заводской номер: 10x30/GB5783 Количество на модель: 4
10x30/GB5783
4
10

Номер детали на чертеже:

10

Gasket

Заводской номер: 3Y15-4-7 Количество на модель: 1
3Y15-4-7
1
11

Номер детали на чертеже:

11

Contactor

Заводской номер: 3Y15-4-9 Количество на модель: 1
3Y15-4-9
1
12

Номер детали на чертеже:

12

Retaining ring

Заводской номер: 40/GB893 Количество на модель: 1
40/GB893
1
13

Номер детали на чертеже:

13

Sleeve

Заводской номер: 3Y15-6-4-1 Количество на модель: 1
3Y15-6-4-1
1
14

Номер детали на чертеже:

14

Sleeve

Заводской номер: 3Y15-6-4-4 Количество на модель: 1
3Y15-6-4-4
1
15

Номер детали на чертеже:

15

Support pipe

Заводской номер: YL16-6-2-1 Количество на модель: 1
YL16-6-2-1
1
17

Номер детали на чертеже:

17

Copper sleeve

Заводской номер: YL16-6-4-2 Количество на модель: 1
YL16-6-4-2
1
18

Номер детали на чертеже:

18

Sleeve

Заводской номер: YL16-6-4-11 Количество на модель: 1
YL16-6-4-11
1
19

Номер детали на чертеже:

19

Hydraulic steering gear

Заводской номер: BZZ1-320 Количество на модель: 1
BZZ1-320
1
20

Номер детали на чертеже:

20

Horn push button assembly

Заводской номер: 120-3721012-A Количество на модель: 1
120-3721012-A
1
21

Номер детали на чертеже:

21

Wood screw

Заводской номер: Wood screw Количество на модель: 1
Wood screw
1
22

Номер детали на чертеже:

22

Steering wheel assembly

Заводской номер: 120-4302015-A Количество на модель: 1
120-4302015-A
1
23

Номер детали на чертеже:

23

Nut

Заводской номер: M24x1.5/GB54 Количество на модель: 1
M24x1.5/GB54
1
24

Номер детали на чертеже:

24

Steering lever

Заводской номер: YL16-6-2-2 Количество на модель: 1
YL16-6-2-2
1
25

Номер детали на чертеже:

25

Key

Заводской номер: 5x7.5x19/GB1099 Количество на модель: 1
5x7.5x19/GB1099
1
26

Номер детали на чертеже:

26

Washer

Заводской номер: 18/JB982 Количество на модель: 7
18/JB982
7
27

Номер детали на чертеже:

27

Union

Заводской номер: 14/JB984 Количество на модель: 5
14/JB984
5
28

Номер детали на чертеже:

28

O-seal ring

Заводской номер: 16x2.4/GB1235 Количество на модель: 8
16x2.4/GB1235
8
29

Номер детали на чертеже:

29

Rubber hose connector

Заводской номер: 13I-1600/JB1885 Количество на модель: 1
13I-1600/JB1885
1
30

Номер детали на чертеже:

30

Rubber hose

Заводской номер: YL16-6-1 Количество на модель: 1
YL16-6-1
1
31

Номер детали на чертеже:

31

Oil draining pipe of pump

Заводской номер: 13II-1800/JB1885 Количество на модель: 1
13II-1800/JB1885
1
32

Номер детали на чертеже:

32

Rubber

Заводской номер: 13I-2800/JB1885 Количество на модель: 2
13I-2800/JB1885
2
33

Номер детали на чертеже:

33

Measure nipple

Заводской номер: DI-10 Количество на модель: 1
DI-10
1
34

Номер детали на чертеже:

34

Pipe clip

Заводской номер: No.3x/35-51 Количество на модель: 2
No.3x/35-51
2
35

Номер детали на чертеже:

35

Elbow

Заводской номер: YL16-6-1-1 Количество на модель: 1
YL16-6-1-1
1
36

Номер детали на чертеже:

36

Hex. nut

Заводской номер: M10/GB6170 Количество на модель: 2
M10/GB6170
2
38

Номер детали на чертеже:

38

Semi-circular key

Заводской номер: Semi-circular key Количество на модель: 1
Semi-circular key
1
39

Номер детали на чертеже:

39

90 joint

Заводской номер: YL16-6-1-3 Количество на модель: 1
YL16-6-1-3
1
40

Номер детали на чертеже:

40

Vane pump

Заводской номер: 3Y15-6-3-7 Количество на модель: 1
3Y15-6-3-7
1
41

Номер детали на чертеже:

41

Adjusting bolt

Заводской номер: 3Y15-6-3-2 Количество на модель: 1
3Y15-6-3-2
1
42

Номер детали на чертеже:

42

Hex. nut

Заводской номер: M16/GB6170- Количество на модель: 1
M16/GB6170-
1
43

Номер детали на чертеже:

43

V-belt

Заводской номер: C-2210/GB1174 Количество на модель: 1
C-2210/GB1174
1
44

Номер детали на чертеже:

44

Hex. bolt

Заводской номер: M16x45/GB5783 Количество на модель: 2
M16x45/GB5783
2
45

Номер детали на чертеже:

45

Spring washer

Заводской номер: 16/GB93 Количество на модель: 2
16/GB93
2
46

Номер детали на чертеже:

46

Flat washer

Заводской номер: 16/GB97 Количество на модель: 2
16/GB97
2
47

Номер детали на чертеже:

47

Oil pump bracket

Заводской номер: 3Y15-6-3-3 Количество на модель: 1
3Y15-6-3-3
1
48

Номер детали на чертеже:

48

Button head screw

Заводской номер: 5x12/GB67 Количество на модель: 2
5x12/GB67
2
49

Номер детали на чертеже:

49

Counter sunk screw

Заводской номер: 5x10/GB68 Количество на модель: 2
5x10/GB68
2
50

Номер детали на чертеже:

50

Clamp

Заводской номер: 3Y15-6-3-5 Количество на модель: 1
3Y15-6-3-5
1
51

Номер детали на чертеже:

51

Spring washer

Заводской номер: 5/GB93 Количество на модель: 2
5/GB93
2
52

Номер детали на чертеже:

52

Clamp

Заводской номер: 3Y15-6-3-6 Количество на модель: 1
3Y15-6-3-6
1
53

Номер детали на чертеже:

53

Pulley

Заводской номер: YL16-6-1-2 Количество на модель: 1
YL16-6-1-2
1
54

Номер детали на чертеже:

54

Hex. bolt

Заводской номер: M10x40/GB5783 Количество на модель: 1
M10x40/GB5783
1
55

Номер детали на чертеже:

55

Dip rod

Заводской номер: 3Y15-6-5 Количество на модель: 1
3Y15-6-5
1
56

Номер детали на чертеже:

56

Oil filling tube cover

Заводской номер: 3Y15.-6-2-1 Количество на модель: 1
3Y15.-6-2-1
1
57

Номер детали на чертеже:

57

Oil strainer

Заводской номер: 3Y15-7-1-1 Количество на модель: 1
3Y15-7-1-1
1
58

Номер детали на чертеже:

58

Filter box

Заводской номер: 3Y15-6-6 Количество на модель: 1
3Y15-6-6
1
59

Номер детали на чертеже:

59

Tube

Заводской номер: YL16-5-6-1 Количество на модель: 1
YL16-5-6-1
1
60

Номер детали на чертеже:

60

90 elbow

Заводской номер: 17SB4003 Количество на модель: 1
17SB4003
1
61

Номер детали на чертеже:

61

Washer

Заводской номер: 3Y15-6-16 Количество на модель: 1
3Y15-6-16
1
62

Номер детали на чертеже:

62

3/4 union

Заводской номер: 3Y15-6-17 Количество на модель: 1
3Y15-6-17
1
63

Номер детали на чертеже:

63

Gate valve

Заводской номер: Z15T-10 Количество на модель: 1
Z15T-10
1
64

Номер детали на чертеже:

64

3/4 elbow

Заводской номер: 3Y15-6-15 Количество на модель: 1
3Y15-6-15
1
65

Номер детали на чертеже:

65

Plug

Заводской номер: M22x1.5/JB1000 Количество на модель: 1
M22x1.5/JB1000
1
66

Номер детали на чертеже:

66

O-seal ring

Заводской номер: 22x2-4/GB1235 Количество на модель: 1
22x2-4/GB1235
1
67

Номер детали на чертеже:

67

Key

Заводской номер: 12/JB982 Количество на модель: 1
12/JB982
1
68

Номер детали на чертеже:

68

Union

Заводской номер: YL16-6A-4 Количество на модель: 1
YL16-6A-4
1
69

Номер детали на чертеже:

69

Washer

Заводской номер: 22/JB982 Количество на модель: 1
22/JB982
1
70

Номер детали на чертеже:

70

Valve block

Заводской номер: FKA2-30 Количество на модель: 1
FKA2-30
1
71

Номер детали на чертеже:

71

Union

Заводской номер: 3Y15-6-3 Количество на модель: 1
3Y15-6-3
1
72

Номер детали на чертеже:

72

Bolt

Заводской номер: M8x1.5x48/JB999 Количество на модель: 1
M8x1.5x48/JB999
1
