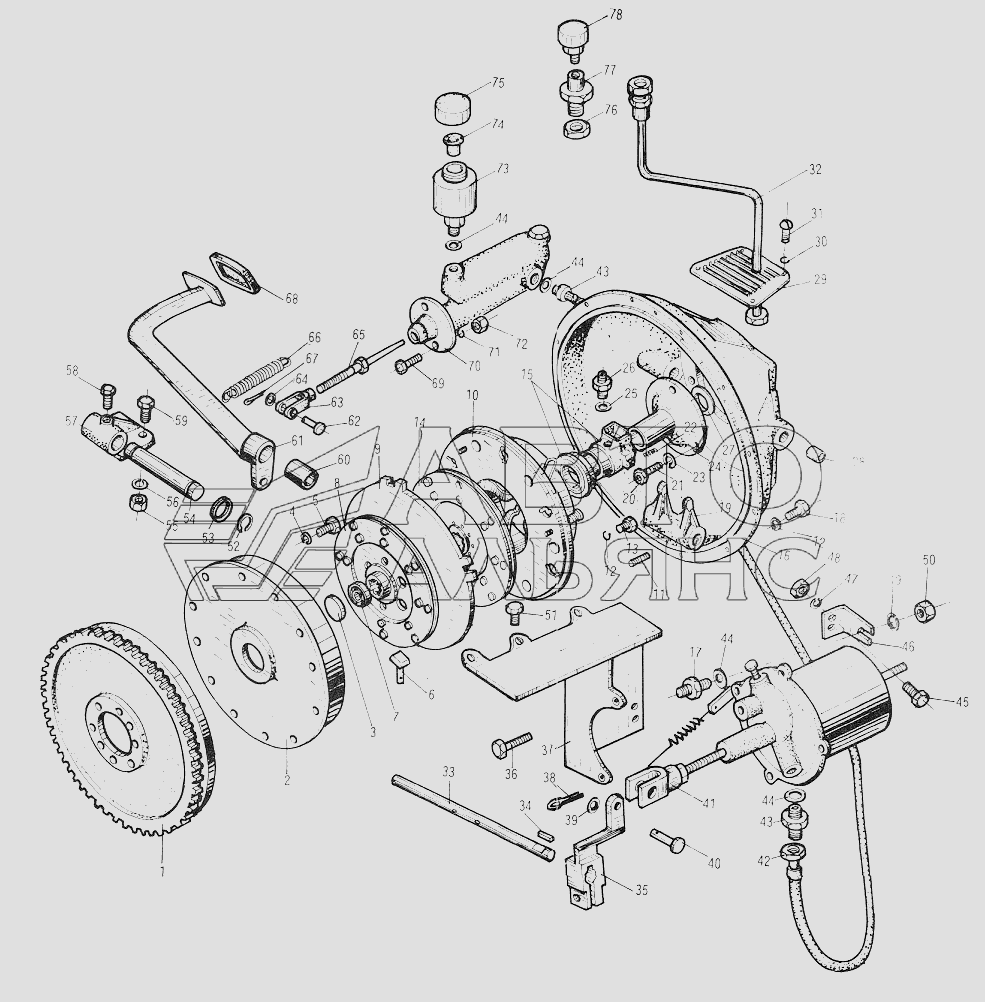

YL20 Clutch Assembly YL16 (YL20). Каталог 2008г.

YL20 Diesel Engine Connecting Mechanism YL16 (YL20) YL16 YL20 Diesel Engine Control and Lumped Lubrication YL16 (YL20)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fly wheel

Заводской номер: 3Y21-5-2-3 Количество на модель: 1
3Y21-5-2-3
1
2

Номер детали на чертеже:

2

Inner pressure plate

Заводской номер: 3Y21-5-2-1 Количество на модель: 1
3Y21-5-2-1
1
3

Номер детали на чертеже:

3

Cover

Заводской номер: 3Y21-5-2-2 Количество на модель: 1
3Y21-5-2-2
1
4

Номер детали на чертеже:

4

Spring washer

Заводской номер: 12/GB93 Количество на модель: 12
12/GB93
12
5

Номер детали на чертеже:

5

Hex. bolt

Заводской номер: M12x40/GB5783 Количество на модель: 13
M12x40/GB5783
13
6

Номер детали на чертеже:

6

Front pressure plate fixture block

Заводской номер: 3Y21-5-2-18 Количество на модель: 3
3Y21-5-2-18
3
7

Номер детали на чертеже:

7

Bearing

Заводской номер: 1602Q6/GB279 Количество на модель: 1
1602Q6/GB279
1
8

Номер детали на чертеже:

8

Inner clutch disc assembly

Заводской номер: DD150-1601131A Количество на модель: 1
DD150-1601131A
1
9

Номер детали на чертеже:

9

Clutch intermediate driving plate

Заводской номер: DD150-1601145 Количество на модель: 1
DD150-1601145
1
10

Номер детали на чертеже:

10

Clutch cover and pressure plate assembly

Заводской номер: DD150-1601090 Количество на модель: 1
DD150-1601090
1
11

Номер детали на чертеже:

11

Pin

Заводской номер: 8d4x45/GB119 Количество на модель: 2
8d4x45/GB119
2
12

Номер детали на чертеже:

12

Spring washer

Заводской номер: 10/GB93 Количество на модель: 27
10/GB93
27
13

Номер детали на чертеже:

13

Hex. bolt

Заводской номер: M10x25/GB5783 Количество на модель: 13
M10x25/GB5783
13
14

Номер детали на чертеже:

14

Outer clutch disc assembly

Заводской номер: DD150-1601130A Количество на модель: 1
DD150-1601130A
1
15

Номер детали на чертеже:

15

Release bearing & housing assembly

Заводской номер: NJ150-1602052В Количество на модель: 1
NJ150-1602052В
1
16

Номер детали на чертеже:

16

Connecting ring

Заводской номер: YL20-8-1-3 Количество на модель: 1
YL20-8-1-3
1
17

Номер детали на чертеже:

17

Connector body

Заводской номер: 14/M14x1.5/JB984 Количество на модель: 1
14/M14x1.5/JB984
1
18

Номер детали на чертеже:

18

Hex. bolt

Заводской номер: M10x30/GB5783 Количество на модель: 12
M10x30/GB5783
12
19

Номер детали на чертеже:

19

Frok

Заводской номер: 3Y21-5-2-16 Количество на модель: 1
3Y21-5-2-16
1
20

Номер детали на чертеже:

20

Hex. nut

Заводской номер: M12/GB6170 Количество на модель: 2
M12/GB6170
2
21

Номер детали на чертеже:

21

Bolt

Заводской номер: 3Y21-5-2-13 Количество на модель: 2
3Y21-5-2-13
2
22

Номер детали на чертеже:

22

Spring

Заводской номер: 3Y21-5-2-14 Количество на модель: 2
3Y21-5-2-14
2
24

Номер детали на чертеже:

24

Inner sleeve

Заводской номер: 3Y21-5-2-6 Количество на модель: 1
3Y21-5-2-6
1
25

Номер детали на чертеже:

25

Washer

Заводской номер: 10/JB982 Количество на модель: 1
10/JB982
1
26

Номер детали на чертеже:

26

Connector body

Заводской номер: 6/JB1921 Количество на модель: 1
6/JB1921
1
27

Номер детали на чертеже:

27

Oil sealing felt ring

Заводской номер: 3Y21-5-2-7 Количество на модель: 1
3Y21-5-2-7
1
28

Номер детали на чертеже:

28

Sleeve

Заводской номер: 3Y15-5-4-20 Количество на модель: 4
3Y15-5-4-20
4
29

Номер детали на чертеже:

29

Cover

Заводской номер: YL20-8-1t-4 Количество на модель: 1
YL20-8-1t-4
1
30

Номер детали на чертеже:

30

Spring washer

Заводской номер: 6/GB93 Количество на модель: 4
6/GB93
4
31

Номер детали на чертеже:

31

Screw

Заводской номер: M6x10/GB67 Количество на модель: 4
M6x10/GB67
4
32

Номер детали на чертеже:

32

Rubber hose connector

Заводской номер: 41-1600/JB1887 Количество на модель: 1
41-1600/JB1887
1
33

Номер детали на чертеже:

33

Fork shaft

Заводской номер: YL20-8-1-6 Количество на модель: 1
YL20-8-1-6
1
34

Номер детали на чертеже:

34

Key

Заводской номер: 8x32/GB1096 Количество на модель: 1
8x32/GB1096
1
35

Номер детали на чертеже:

35

Foot pedal

Заводской номер: YL20-8-1-1 Количество на модель: 1
YL20-8-1-1
1
36

Номер детали на чертеже:

36

Small hex. bolt

Заводской номер: M8x45/GB5783 Количество на модель: 2
M8x45/GB5783
2
37

Номер детали на чертеже:

37

Bracket

Заводской номер: YL20-8-1-3-1 Количество на модель: 1
YL20-8-1-3-1
1
38

Номер детали на чертеже:

38

Cotter pin

Заводской номер: 4x30/GB91 Количество на модель: 1
4x30/GB91
1
39

Номер детали на чертеже:

39

Flat washer

Заводской номер: 12/GB97-2 Количество на модель: 1
12/GB97-2
1
40

Номер детали на чертеже:

40

Pin

Заводской номер: B12x45/GB882-86 Количество на модель: 1
B12x45/GB882-86
1
41

Номер детали на чертеже:

41

Clutch auxiliary pump booster

Заводской номер: CQ160-1604100 Количество на модель: 1
CQ160-1604100
1
42

Номер детали на чертеже:

42

Rubber hose connector

Заводской номер: 8I-1200/JB1887 Количество на модель: 1
8I-1200/JB1887
1
43

Номер детали на чертеже:

43

Connector body

Заводской номер: 10/GB5625-2 Количество на модель: 2
10/GB5625-2
2
44

Номер детали на чертеже:

44

Flat washer

Заводской номер: 14/JB1002 Количество на модель: 3
14/JB1002
3
45

Номер детали на чертеже:

45

Hex. bolt

Заводской номер: M8x25/GB5783 Количество на модель: 2
M8x25/GB5783
2
47

Номер детали на чертеже:

47

Spring washer

Заводской номер: 8/GB93 Количество на модель: 2
8/GB93
2
48

Номер детали на чертеже:

48

Hex. nut

Заводской номер: M8/GB6170 Количество на модель: 2
M8/GB6170
2
51

Номер детали на чертеже:

51

Bolt

Заводской номер: M10x50/GB5783 Количество на модель: 2
M10x50/GB5783
2
52

Номер детали на чертеже:

52

Snap ring

Заводской номер: 32/GB984-1 Количество на модель: 2
32/GB984-1
2
53

Номер детали на чертеже:

53

Washer

Заводской номер: YL16-8-2-2 Количество на модель: 2
YL16-8-2-2
2
54

Номер детали на чертеже:

54

Pin shaft

Заводской номер: YL16-8-2-3 Количество на модель: 1
YL16-8-2-3
1
57

Номер детали на чертеже:

57

Support

Заводской номер: YL16-8-2-4 Количество на модель: 1
YL16-8-2-4
1
59

Номер детали на чертеже:

59

Hex. bolt

Заводской номер: M12x30/GB5783 Количество на модель: 4
M12x30/GB5783
4
60

Номер детали на чертеже:

60

Shaft sleeve

Заводской номер: YL16-8-2-8 Количество на модель: 1
YL16-8-2-8
1
63

Номер детали на чертеже:

63

Fork connector

Заводской номер: YL16-8-2-9 Количество на модель: 1
YL16-8-2-9
1
65

Номер детали на чертеже:

65

Pushing rod

Заводской номер: YL20-8-1-2 Количество на модель: 1
YL20-8-1-2
1
66

Номер детали на чертеже:

66

Tension spring

Заводской номер: YL16-8-2-7 Количество на модель: 1
YL16-8-2-7
1
67

Номер детали на чертеже:

67

Cotter pin

Заводской номер: 3x40/GB91 Количество на модель: 1
3x40/GB91
1
68

Номер детали на чертеже:

68

Foot pedal pad

Заводской номер: 3Y15-7-6-2-4 Количество на модель: 1
3Y15-7-6-2-4
1
70

Номер детали на чертеже:

70

Booster main pump

Заводской номер: CQ3030Y-1604050B Количество на модель: 1
CQ3030Y-1604050B
1
73

Номер детали на чертеже:

73

Lubricating nipple body

Заводской номер: YL20-8-1-2-1 Количество на модель: 1
YL20-8-1-2-1
1
74

Номер детали на чертеже:

74

Lubricating nipple

Заводской номер: YL16-3-8-2 Количество на модель: 1
YL16-3-8-2
1
75

Номер детали на чертеже:

75

Cylinder cover

Заводской номер: YL16-3-8-3 Количество на модель: 1
YL16-3-8-3
1
76

Номер детали на чертеже:

76

Hex. nut

Заводской номер: М12x1.25/GB6173 Количество на модель: 1
М12x1.25/GB6173
1
77

Номер детали на чертеже:

77

Union

Заводской номер: YL20-8-1-5 Количество на модель: 1
YL20-8-1-5
1
78

Номер детали на чертеже:

78

Lubricating nipple

Заводской номер: A6/GB1154 Количество на модель: 1
A6/GB1154
1
