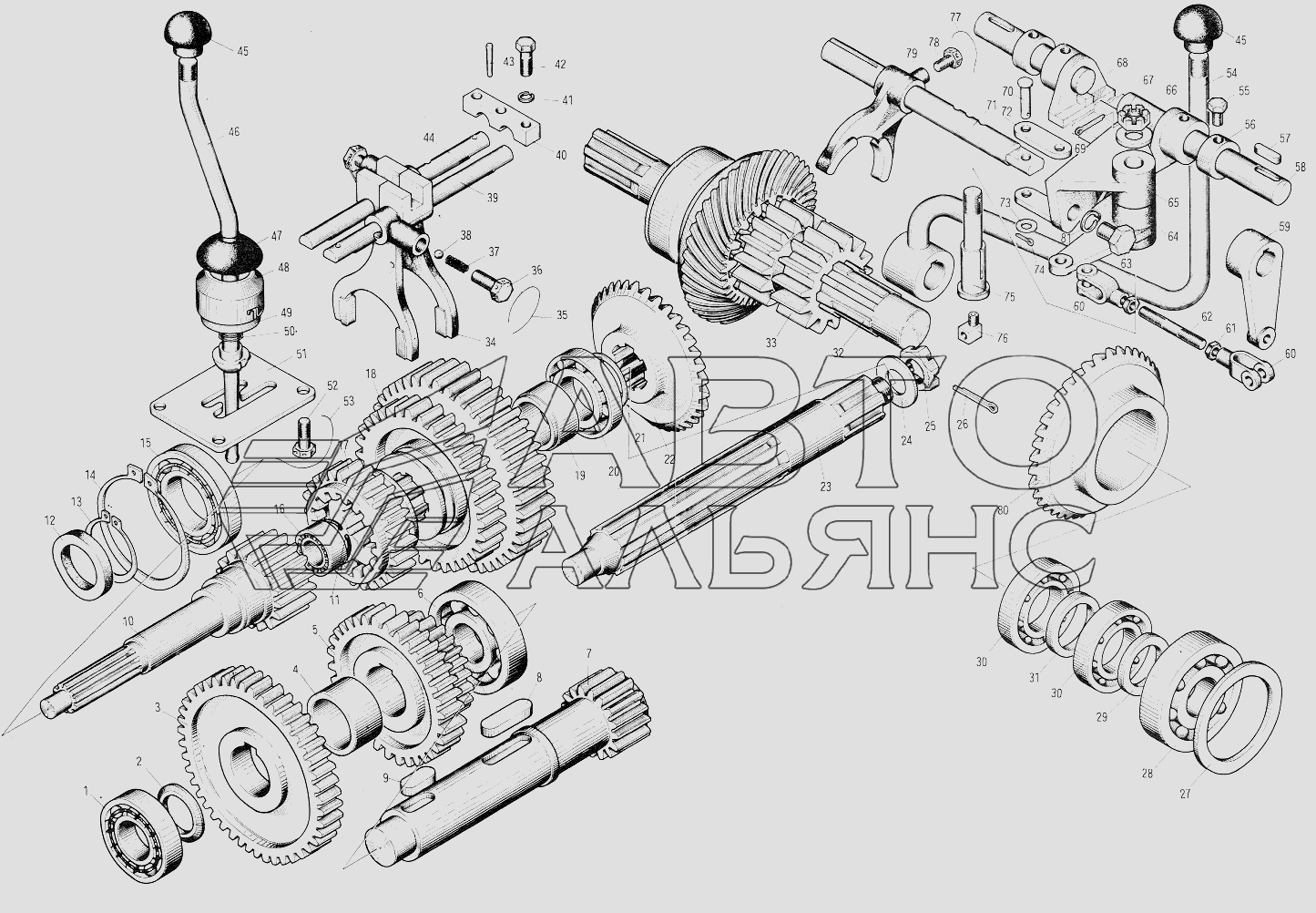

YL16 Gear and Reverse Control Mechanism YL16 (YL20). Каталог 2008г.

YL20 Rear Wheel Holder Assembly YL16 (YL20) YL20 Gear and Reverse Control Mechanism YL16 (YL20)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Single row thrust ball bearing

Заводской номер: 309/GB270 Количество на модель: 1
309/GB270
1
2

Номер детали на чертеже:

2

Spacing ring

Заводской номер: 3Y15-4-3-1 Количество на модель: 1
3Y15-4-3-1
1
3

Номер детали на чертеже:

3

Change speed gear

Заводской номер: 3Y15-4-3-2 Количество на модель: 1
3Y15-4-3-2
1
4

Номер детали на чертеже:

4

Sleeve

Заводской номер: 3Y15-4-3-3 Количество на модель: 1
3Y15-4-3-3
1
5

Номер детали на чертеже:

5

2nd.3rd speed gear

Заводской номер: 3Y15-4-3-4 Количество на модель: 1
3Y15-4-3-4
1
6

Номер детали на чертеже:

6

Single row cylindrical roller bearing

Заводской номер: 42611/GB283 Количество на модель: 1
42611/GB283
1
7

Номер детали на чертеже:

7

Change speed shaft

Заводской номер: 3Y15-4-3-5 Количество на модель: 1
3Y15-4-3-5
1
8

Номер детали на чертеже:

8

Flat key

Заводской номер: 18x70/GB1096 Количество на модель: 1
18x70/GB1096
1
9

Номер детали на чертеже:

9

Flat key

Заводской номер: 18x50/GB1096 Количество на модель: 1
18x50/GB1096
1
10

Номер детали на чертеже:

10

Gear shaft

Заводской номер: YL16-4-5 Количество на модель: 1
YL16-4-5
1
11

Номер детали на чертеже:

11

Snap ring of hole

Заводской номер: 55/GB893-1 Количество на модель: 1
55/GB893-1
1
12

Номер детали на чертеже:

12

Skeleton oilseal d.55xd.80x12

Заводской номер: HG4-692 Количество на модель: 1
HG4-692
1
13

Номер детали на чертеже:

13

Snap ring

Заводской номер: 65/GB894 Количество на модель: 1
65/GB894
1
14

Номер детали на чертеже:

14

Snap ring

Заводской номер: 120/GB894 Количество на модель: 1
120/GB894
1
15

Номер детали на чертеже:

15

Single row ball bearing

Заводской номер: 50213/GB277 Количество на модель: 1
50213/GB277
1
16

Номер детали на чертеже:

16

Needle bearing

Заводской номер: 4074106/GB289 Количество на модель: 1
4074106/GB289
1
17

Номер детали на чертеже:

17

3rd, 4th speed change gear

Заводской номер: YL16-4-1-1 Количество на модель: 1
YL16-4-1-1
1
18

Номер детали на чертеже:

18

1st, 2nd speed change gear

Заводской номер: 3Y15-4-2-3 Количество на модель: 1
3Y15-4-2-3
1
19

Номер детали на чертеже:

19

Bearing sleeve

Заводской номер: 3Y15-4-2-4 Количество на модель: 2
3Y15-4-2-4
2
20

Номер детали на чертеже:

20

Single row taper roller bearing

Заводской номер: 7214/GB297 Количество на модель: 2
7214/GB297
2
21

Номер детали на чертеже:

21

Adjusting shim

Заводской номер: 3Y15-4-2-5 Количество на модель: 1
3Y15-4-2-5
1
22

Номер детали на чертеже:

22

Bevel pinion

Заводской номер: 3Y15-4-2-6 Количество на модель: 1
3Y15-4-2-6
1
23

Номер детали на чертеже:

23

Gear shaft

Заводской номер: 3Y15-4-2-7 Количество на модель: 1
3Y15-4-2-7
1
25

Номер детали на чертеже:

25

Nut

Заводской номер: 3Y15-4-2-8 Количество на модель: 1
3Y15-4-2-8
1
26

Номер детали на чертеже:

26

Cotter pin

Заводской номер: 6.3x60/GB91 Количество на модель: 1
6.3x60/GB91
1
27

Номер детали на чертеже:

27

Adjusting ring

Заводской номер: 3Y15-4-4-6 Количество на модель: 2
3Y15-4-4-6
2
28

Номер детали на чертеже:

28

Single row ball bearing

Заводской номер: 411/GB276 Количество на модель: 2
411/GB276
2
29

Номер детали на чертеже:

29

Bearing sleeve

Заводской номер: 3Y15-4-4-5 Количество на модель: 2
3Y15-4-4-5
2
30

Номер детали на чертеже:

30

Single row ball bearing

Заводской номер: 212/GB276 Количество на модель: 4
212/GB276
4
31

Номер детали на чертеже:

31

Bearing sleeve

Заводской номер: 3Y15-4-4-4 Количество на модель: 2
3Y15-4-4-4
2
32

Номер детали на чертеже:

32

Reverse shaft

Заводской номер: YL16-4-2-1 Количество на модель: 1
YL16-4-2-1
1
33

Номер детали на чертеже:

33

Reverse gear

Заводской номер: 3Y15-4-4-1 Количество на модель: 1
3Y15-4-4-1
1
34

Номер детали на чертеже:

34

Shift fork

Заводской номер: 3Y15-4-9-1 Количество на модель: 2
3Y15-4-9-1
2
35

Номер детали на чертеже:

35

Iron wire

Заводской номер: Iron wire Количество на модель: 2
Iron wire
2
36

Номер детали на чертеже:

36

Hex. bolt

Заводской номер: M14x35/GB32-1 Количество на модель: 2
M14x35/GB32-1
2
37

Номер детали на чертеже:

37

Spring

Заводской номер: 3Y15-4-9-2 Количество на модель: 2
3Y15-4-9-2
2
38

Номер детали на чертеже:

38

Steel ball

Заводской номер: d.11.509/GB308 Количество на модель: 2
d.11.509/GB308
2
39

Номер детали на чертеже:

39

3rd. 4th gear shift fork shaft

Заводской номер: YL16-4-8-1 Количество на модель: 1
YL16-4-8-1
1
40

Номер детали на чертеже:

40

Clamp

Заводской номер: 3Y154-9-3 Количество на модель: 2
3Y154-9-3
2
41

Номер детали на чертеже:

41

Spring washer

Заводской номер: 10/GB93 Количество на модель: 6
10/GB93
6
42

Номер детали на чертеже:

42

Hex. bolt

Заводской номер: M10x35/GB5783 Количество на модель: 6
M10x35/GB5783
6
43

Номер детали на чертеже:

43

Taper pin

Заводской номер: 5x40/GB117 Количество на модель: 2
5x40/GB117
2
44

Номер детали на чертеже:

44

1st, 2nd gear shift fork shaft

Заводской номер: 3Y15-4-9-4 Количество на модель: 1
3Y15-4-9-4
1
45

Номер детали на чертеже:

45

Handle ball

Заводской номер: 3Y15-4-8-1 Количество на модель: 2
3Y15-4-8-1
2
46

Номер детали на чертеже:

46

Control lever

Заводской номер: 3Y15-4-9-10 Количество на модель: 1
3Y15-4-9-10
1
47

Номер детали на чертеже:

47

Rubber housing

Заводской номер: 3Y154-9-9 Количество на модель: 1
3Y154-9-9
1
48

Номер детали на чертеже:

48

Housing

Заводской номер: 3Y15-4-9-6 Количество на модель: 1
3Y15-4-9-6
1
49

Номер детали на чертеже:

49

Spherical shield

Заводской номер: 3Y15-4-9-7 Количество на модель: 1
3Y15-4-9-7
1
50

Номер детали на чертеже:

50

Spring

Заводской номер: 3Y15-4-9-8 Количество на модель: 1
3Y15-4-9-8
1
51

Номер детали на чертеже:

51

Trailer guard plate

Заводской номер: YL16-4-19 Количество на модель: 1
YL16-4-19
1
52

Номер детали на чертеже:

52

Hex. head driller bolt

Заводской номер: M12x35/GB32-1 Количество на модель: 4
M12x35/GB32-1
4
54

Номер детали на чертеже:

54

Reverse control lever

Заводской номер: YL16-4-4-1 Количество на модель: 1
YL16-4-4-1
1
55

Номер детали на чертеже:

55

Hex. bolt

Заводской номер: M8x16/GB5783 Количество на модель: 2
M8x16/GB5783
2
56

Номер детали на чертеже:

56

Stop ring

Заводской номер: 3Y15-4-8-2 Количество на модель: 2
3Y15-4-8-2
2
57

Номер детали на чертеже:

57

Flat key

Заводской номер: 8x15/GB1096 Количество на модель: 2
8x15/GB1096
2
58

Номер детали на чертеже:

58

Reverse control shaft

Заводской номер: YL16-4-4-2 Количество на модель: 1
YL16-4-4-2
1
59

Номер детали на чертеже:

59

Rocker

Заводской номер: YL16-4-4-3 Количество на модель: 1
YL16-4-4-3
1
60

Номер детали на чертеже:

60

Connecting rod fork

Заводской номер: 3Y15-4-8-10 Количество на модель: 2
3Y15-4-8-10
2
61

Номер детали на чертеже:

61

Flat hex. nut

Заводской номер: M10/GB6172 Количество на модель: 2
M10/GB6172
2
62

Номер детали на чертеже:

62

Pull rod

Заводской номер: YL16-4-4-4 Количество на модель: 1
YL16-4-4-4
1
63

Номер детали на чертеже:

63

Hex. bolt

Заводской номер: M18x35/GB5783 Количество на модель: 2
M18x35/GB5783
2
64

Номер детали на чертеже:

64

Sguare rocket

Заводской номер: YL16-4-4-6 Количество на модель: 1
YL16-4-4-6
1
65

Номер детали на чертеже:

65

Support

Заводской номер: YL16-4-4-5 Количество на модель: 1
YL16-4-4-5
1
66

Номер детали на чертеже:

66

Flat washer

Заводской номер: 20/GB97-2 Количество на модель: 1
20/GB97-2
1
67

Номер детали на чертеже:

67

Hex. nut

Заводской номер: M20x1.5/GB9457 Количество на модель: 1
M20x1.5/GB9457
1
69

Номер детали на чертеже:

69

Cotter pin

Заводской номер: 4x40/GB91 Количество на модель: 1
4x40/GB91
1
70

Номер детали на чертеже:

70

Pin

Заводской номер: A10x38/GB882-76 Количество на модель: 4
A10x38/GB882-76
4
71

Номер детали на чертеже:

71

Shaft

Заводской номер: YL16-4-4-8 Количество на модель: 1
YL16-4-4-8
1
72

Номер детали на чертеже:

72

Damper

Заводской номер: 3Yl5-4-8-8 Количество на модель: 2
3Yl5-4-8-8
2
73

Номер детали на чертеже:

73

Flat washer

Заводской номер: 10/GB97-2 Количество на модель: 4
10/GB97-2
4
74

Номер детали на чертеже:

74

Cotter pin

Заводской номер: 3.2x16/GB91 Количество на модель: 4
3.2x16/GB91
4
75

Номер детали на чертеже:

75

Pin shaft

Заводской номер: YL16-4-4-7 Количество на модель: 1
YL16-4-4-7
1
78

Номер детали на чертеже:

78

Hex. bolt

Заводской номер: M10x25/GB32-2 Количество на модель: 1
M10x25/GB32-2
1
79

Номер детали на чертеже:

79

Reverse shift fork

Заводской номер: 3Y15-4-8-4 Количество на модель: 1
3Y15-4-8-4
1
80

Номер детали на чертеже:

80

Helical bevel gear

Заводской номер: 3Y15-4-4-3 Количество на модель: 2
3Y15-4-4-3
2
