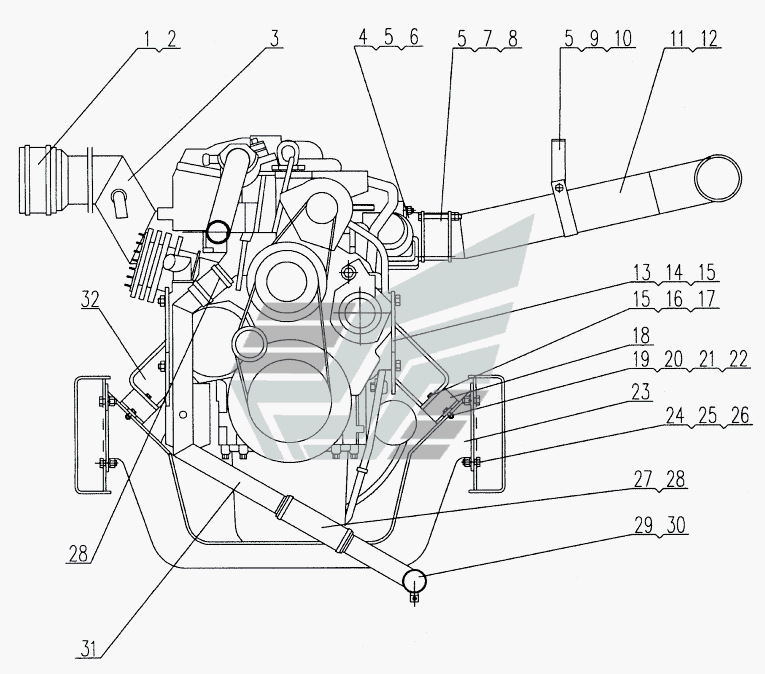

Установка двигателя XZ65K. Каталог 2010г.

Установка двигателя XZ65K Установка двигателя XZ65K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rubber hose

Заводской номер: XZ65K.45-2 Количество на модель: 1
XZ65K.45-2
1
2

Номер детали на чертеже:

2

Clip 152,4

Заводской номер: 11411760 Количество на модель: 2
11411760
2
3

Номер детали на чертеже:

3

Air inlet pipe

Заводской номер: XZ65K.45.3 Количество на модель: 1
XZ65K.45.3
1
4

Номер детали на чертеже:

4

Air outlet pipe I

Заводской номер: XZ25K.45.3.1 Количество на модель: 1
XZ25K.45.3.1
1
5

Номер детали на чертеже:

5

Nut M10

Заводской номер: 10430004 Количество на модель: 18
10430004
18
6

Номер детали на чертеже:

6

Washer 10

Заводской номер: 10440006 Количество на модель: 4
10440006
4
7

Номер детали на чертеже:

7

Воlt М10х90

Заводской номер: 10410029 Количество на модель: 4
10410029
4
8

Номер детали на чертеже:

8

Вuttеrflу vаlvе

Заводской номер: 10710017 Количество на модель: 1
10710017
1
9

Номер детали на чертеже:

9

Clip

Заводской номер: XZ25K.45-21 Количество на модель: 2
XZ25K.45-21
2
10

Номер детали на чертеже:

10

Elbow plate

Заводской номер: XZ25K.45-20 Количество на модель: 1
XZ25K.45-20
1
11

Номер детали на чертеже:

11

Air outlet pipe II

Заводской номер: XZ25K.45.3.2B Количество на модель: 1
XZ25K.45.3.2B
1
12

Номер детали на чертеже:

12

Air outlet pipe III

Заводской номер: XZ25K.45.3.3 Количество на модель: 1
XZ25K.45.3.3
1
13

Номер детали на чертеже:

13

Left support

Заводской номер: XZ25K.45.16.2 Количество на модель: 1
XZ25K.45.16.2
1
14

Номер детали на чертеже:

14

Bolt M12x30

Заводской номер: 10420018 Количество на модель: 8
10420018
8
15

Номер детали на чертеже:

15

Washer 12

Заводской номер: 10440012 Количество на модель: 10
10440012
10
16

Номер детали на чертеже:

16

Bolt M12x25

Заводской номер: 10420004 Количество на модель: 2
10420004
2
17

Номер детали на чертеже:

17

Washer 12

Заводской номер: 10440010 Количество на модель: 2
10440010
2
18

Номер детали на чертеже:

18

Sоft mаt

Заводской номер: 11210404 Количество на модель: 2
11210404
2
19

Номер детали на чертеже:

19

Bolt М8хЗ0

Заводской номер: 10410013 Количество на модель: 4
10410013
4
20

Номер детали на чертеже:

20

Washer 8

Заводской номер: 10440001 Количество на модель: 8
10440001
8
21

Номер детали на чертеже:

21

Washer 8

Заводской номер: 10440062 Количество на модель: 4
10440062
4
22

Номер детали на чертеже:

22

Nut М8

Заводской номер: 10430001 Количество на модель: 4
10430001
4
23

Номер детали на чертеже:

23

Front suspension socket

Заводской номер: XZ16K.45.10A Количество на модель: 1
XZ16K.45.10A
1
24

Номер детали на чертеже:

24

Bolt M6x35

Заводской номер: 10410006 Количество на модель: 8
10410006
8
25

Номер детали на чертеже:

25

Nut M16

Заводской номер: 10430007 Количество на модель: 8
10430007
8
26

Номер детали на чертеже:

26

Washer 16

Заводской номер: 10440002 Количество на модель: 8
10440002
8
27

Номер детали на чертеже:

27

Rubber hose d.55

Заводской номер: XZ65K.45.4-2 Количество на модель: 1
XZ65K.45.4-2
1
28

Номер детали на чертеже:

28

Тhrоаt сlip

Заводской номер: 11210345 Количество на модель: 4
11210345
4
29

Номер детали на чертеже:

29

Down water pipe II

Заводской номер: XZ65K.45.4.3 Количество на модель: 1
XZ65K.45.4.3
1
30

Номер детали на чертеже:

30

Wаtеr switсh

Заводской номер: 10610067 Количество на модель: 1
10610067
1
31

Номер детали на чертеже:

31

Down water pipe I

Заводской номер: XZ65K.45.4.1 Количество на модель: 1
XZ65K.45.4.1
1
32

Номер детали на чертеже:

32

Right support

Заводской номер: XZ25K.45.16.1 Количество на модель: 1
XZ25K.45.16.1
1
