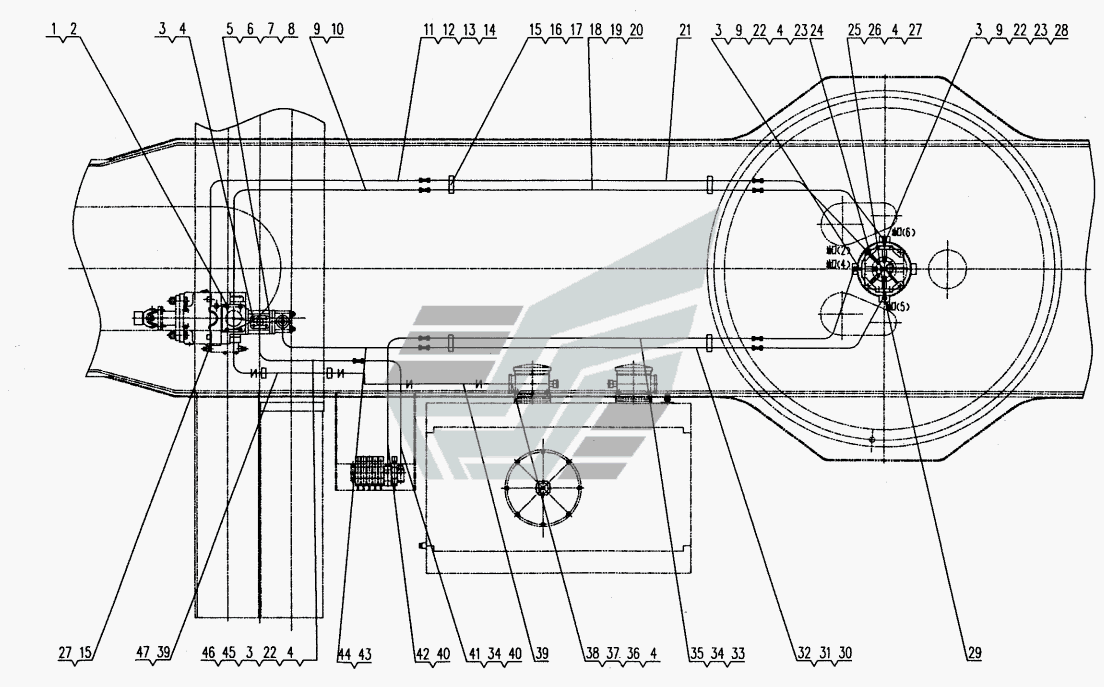

Гидросистема XZ65K. Каталог 2010г.

Гидросистема XZ65K Гидросистема XZ65K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt M16x30

Заводской номер: 10420175 Количество на модель: 4
10420175
4
2

Номер детали на чертеже:

2

Washer 16

Заводской номер: 10440002 Количество на модель: 4
10440002
4
3

Номер детали на чертеже:

3

Bolt M10x20

Заводской номер: 10420146 Количество на модель: 8
10420146
8
4

Номер детали на чертеже:

4

Washer 10

Заводской номер: 10440006 Количество на модель: 16
10440006
16
5

Номер детали на чертеже:

5

Washer 8

Заводской номер: 10440001 Количество на модель: 1
10440001
1
6

Номер детали на чертеже:

6

Seal ring 30x1, 8 G

Заводской номер: 10130451 Количество на модель: 1
10130451
1
7

Номер детали на чертеже:

7

Bolt M8x30

Заводской номер: 10420127 Количество на модель: 4
10420127
4
8

Номер детали на чертеже:

8

Flange

Заводской номер: QY65K.65.3.1 Количество на модель: 1
QY65K.65.3.1
1
9

Номер детали на чертеже:

9

Seal ring

Заводской номер: 20130008 Количество на модель: 2
20130008
2
10

Номер детали на чертеже:

10

Pipe coupling

Заводской номер: 20120490 Количество на модель: 2
20120490
2
11

Номер детали на чертеже:

11

Tube connection

Заводской номер: Tube connection Количество на модель: 1
Tube connection
1
12

Номер детали на чертеже:

12

Steelpipe d.10x1,5

Заводской номер: QY65K.65.3-5 Количество на модель: 1
QY65K.65.3-5
1
13

Номер детали на чертеже:

13

Pipe connection

Заводской номер: Pipe connection Количество на модель: 2
Pipe connection
2
15

Номер детали на чертеже:

15

Track L=60

Заводской номер: 11211030 Количество на модель: 4
11211030
4
16

Номер детали на чертеже:

16

Clip

Заводской номер: 11210408 Количество на модель: 4
11210408
4
17

Номер детали на чертеже:

17

Clip

Заводской номер: 11210922 Количество на модель: 4
11210922
4
18

Номер детали на чертеже:

18

Steel pipe d.30x2

Заводской номер: QY65K.65.3-9 Количество на модель: 1
QY65K.65.3-9
1
22

Номер детали на чертеже:

22

Pipe connection

Заводской номер: 20120947 Количество на модель: 2
20120947
2
23

Номер детали на чертеже:

23

Flange

Заводской номер: QY65K.65.3-8 Количество на модель: 2
QY65K.65.3-8
2
25

Номер детали на чертеже:

25

Flange

Заводской номер: QY65K.65.3.7 Количество на модель: 1
QY65K.65.3.7
1
26

Номер детали на чертеже:

26

О sеаl ring 32.92х3.53

Заводской номер: 20130067 Количество на модель: 1
20130067
1
27

Номер детали на чертеже:

27

Bolt M10x35

Заводской номер: 10420070 Количество на модель: 4
10420070
4
31

Номер детали на чертеже:

31

Pipe coupling

Заводской номер: 20121016 Количество на модель: 2
20121016
2
32

Номер детали на чертеже:

32

Steel pipe d.22x2

Заводской номер: QY65K.65.3-6 Количество на модель: 1
QY65K.65.3-6
1
35

Номер детали на чертеже:

35

Steel pipe d.18 x2

Заводской номер: QY65K.65.3-4 Количество на модель: 1
QY65K.65.3-4
1
36

Номер детали на чертеже:

36

Bolt M10x30

Заводской номер: Bolt M10x30 Количество на модель: 4
Bolt M10x30
4
37

Номер детали на чертеже:

37

О rеаl ring 97.5х3.55G

Заводской номер: 10130102 Количество на модель: 1
10130102
1
38

Номер детали на чертеже:

38

Flange

Заводской номер: QY65K.65.3.10В Количество на модель: 1
QY65K.65.3.10В
1
39

Номер детали на чертеже:

39

Clamp

Заводской номер: 11210107 Количество на модель: 4
11210107
4
40

Номер детали на чертеже:

40

Pipe connection

Заводской номер: 20122323 Количество на модель: 2
20122323
2
41

Номер детали на чертеже:

41

Steel pipe d.18 x2

Заводской номер: QY65K.65.3-3 Количество на модель: 1
QY65K.65.3-3
1
42

Номер детали на чертеже:

42

Steel pipe d.18x2

Заводской номер: QY65K.65.3-2 Количество на модель: 1
QY65K.65.3-2
1
43

Номер детали на чертеже:

43

Hose connection 16-1000

Заводской номер: Hose connection Количество на модель: 1
Hose connection
1
44

Номер детали на чертеже:

44

Flange

Заводской номер: Flange Количество на модель: 1
Flange
1
45

Номер детали на чертеже:

45

Seal ring

Заводской номер: Seal ring Количество на модель: 1
Seal ring
1
47

Номер детали на чертеже:

47

Low pressure tube

Заводской номер: 11211167 Количество на модель: 1
11211167
1
