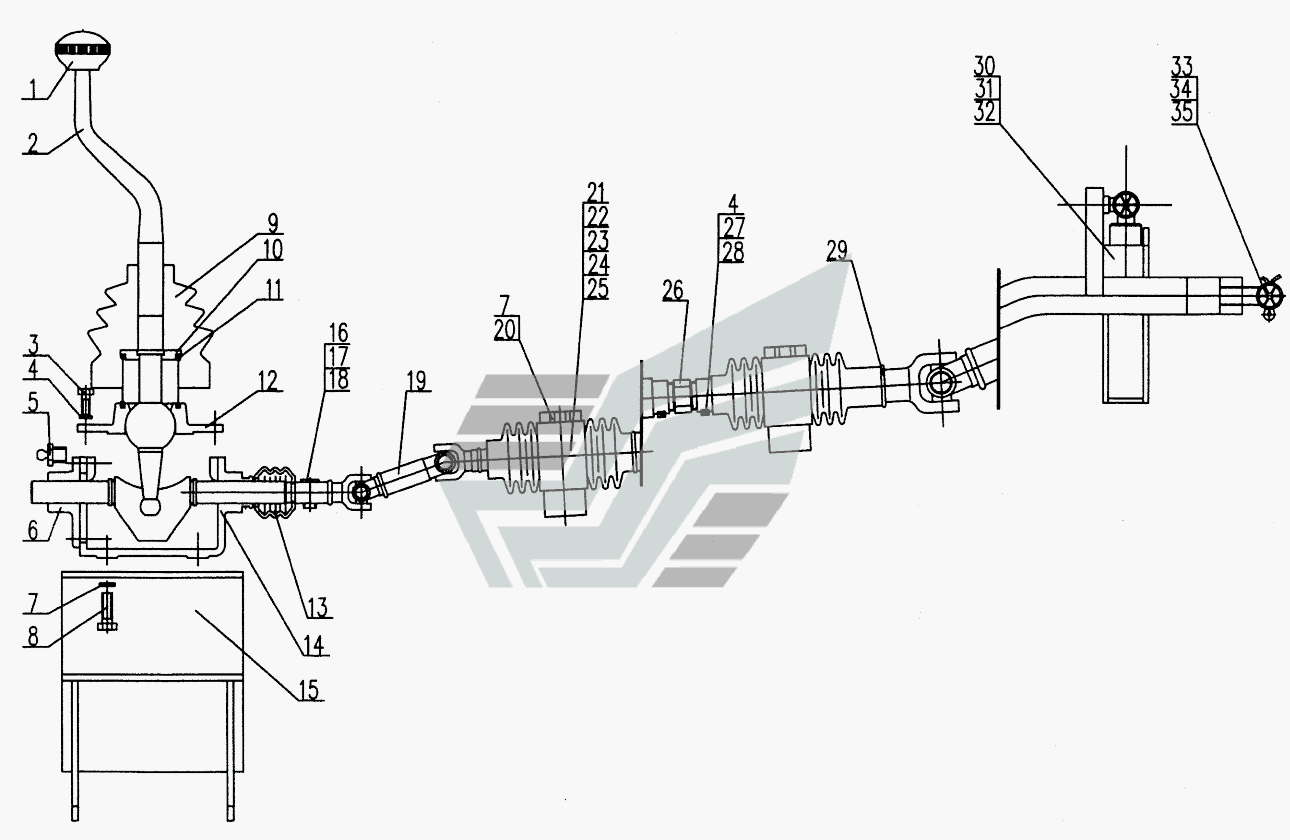

Управление трансмиссией XZ65K. Каталог 2010г.

Рулевое управление XZ65K Гидросистема XZ65K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Handle ball

Заводской номер: XZ16K.70.2-1 Количество на модель: 1
XZ16K.70.2-1
1
2

Номер детали на чертеже:

2

Shift lever

Заводской номер: XZ50K.70.1 Количество на модель: 1
XZ50K.70.1
1
3

Номер детали на чертеже:

3

Bolt M8x20

Заводской номер: 10410011 Количество на модель: 4
10410011
4
4

Номер детали на чертеже:

4

Washer 8

Заводской номер: 10440001 Количество на модель: 6
10440001
6
5

Номер детали на чертеже:

5

Oil Cup М8x1

Заводской номер: 10810011 Количество на модель: 2
10810011
2
6

Номер детали на чертеже:

6

Box

Заводской номер: XZ16K.70.6 Количество на модель: 1
XZ16K.70.6
1
7

Номер детали на чертеже:

7

Washer 10

Заводской номер: 10440006 Количество на модель: 4
10440006
4
8

Номер детали на чертеже:

8

Bolt M10x30

Заводской номер: 10410038 Количество на модель: 4
10410038
4
9

Номер детали на чертеже:

9

Dust guаrd shеll

Заводской номер: 11210336 Количество на модель: 1
11210336
1
10

Номер детали на чертеже:

10

Spring clip

Заводской номер: XZ16K.70-3 Количество на модель: 1
XZ16K.70-3
1
11

Номер детали на чертеже:

11

Spring

Заводской номер: XZ16K.70-4 Количество на модель: 1
XZ16K.70-4
1
12

Номер детали на чертеже:

12

Upper cover

Заводской номер: XZ16K.70.1 Количество на модель: 1
XZ16K.70.1
1
13

Номер детали на чертеже:

13

Dust guard shell

Заводской номер: XZ16K.70-14 Количество на модель: 1
XZ16K.70-14
1
14

Номер детали на чертеже:

14

Connection shaft

Заводской номер: XZ16K.70.5 Количество на модель: 1
XZ16K.70.5
1
15

Номер детали на чертеже:

15

Support

Заводской номер: XZ16K.70.15А Количество на модель: 1
XZ16K.70.15А
1
16

Номер детали на чертеже:

16

Рin В12х40

Заводской номер: 10470301 Количество на модель: 1
10470301
1
17

Номер детали на чертеже:

17

Washer 12

Заводской номер: 10440012 Количество на модель: 1
10440012
1
18

Номер детали на чертеже:

18

Рin 4х24

Заводской номер: 10470302 Количество на модель: 1
10470302
1
19

Номер детали на чертеже:

19

Pull rod

Заводской номер: XZ16K.70.13A Количество на модель: 1
XZ16K.70.13A
1
20

Номер детали на чертеже:

20

Воlt М10х80

Заводской номер: 10410227 Количество на модель: 4
10410227
4
21

Номер детали на чертеже:

21

Bearing cover

Заводской номер: XZ16K.70-9 Количество на модель: 2
XZ16K.70-9
2
22

Номер детали на чертеже:

22

Bearing

Заводской номер: XZ16K.70-8 Количество на модель: 4
XZ16K.70-8
4
23

Номер детали на чертеже:

23

Bearing cover

Заводской номер: XZ16K.70-7 Количество на модель: 2
XZ16K.70-7
2
24

Номер детали на чертеже:

24

Оil сup М10х1

Заводской номер: 10810019 Количество на модель: 2
10810019
2
25

Номер детали на чертеже:

25

Templet

Заводской номер: XZ16K.70-10А Количество на модель: 2
XZ16K.70-10А
2
26

Номер детали на чертеже:

26

Bolt

Заводской номер: XZ16K.70-12A Количество на модель: 1
XZ16K.70-12A
1
27

Номер детали на чертеже:

27

Bolt M8x40

Заводской номер: 10410140 Количество на модель: 2
10410140
2
28

Номер детали на чертеже:

28

Nut М8

Заводской номер: 10430001 Количество на модель: 2
10430001
2
29

Номер детали на чертеже:

29

Pull rod

Заводской номер: XZ50K.70.5 Количество на модель: 1
XZ50K.70.5
1
30

Номер детали на чертеже:

30

Bracket

Заводской номер: XZ16K.70.3 Количество на модель: 1
XZ16K.70.3
1
31

Номер детали на чертеже:

31

Pole assembly

Заводской номер: XZ50K.70.4 Количество на модель: 1
XZ50K.70.4
1
32

Номер детали на чертеже:

32

Washer 10

Заводской номер: 16440009 Количество на модель: 1
16440009
1
33

Номер детали на чертеже:

33

Rocker assembly

Заводской номер: XZ50K.70.2 Количество на модель: 1
XZ50K.70.2
1
34

Номер детали на чертеже:

34

Nut М10

Заводской номер: 10430162 Количество на модель: 1
10430162
1
35

Номер детали на чертеже:

35

Рin 2.5х24

Заводской номер: 10470171 Количество на модель: 1
10470171
1
