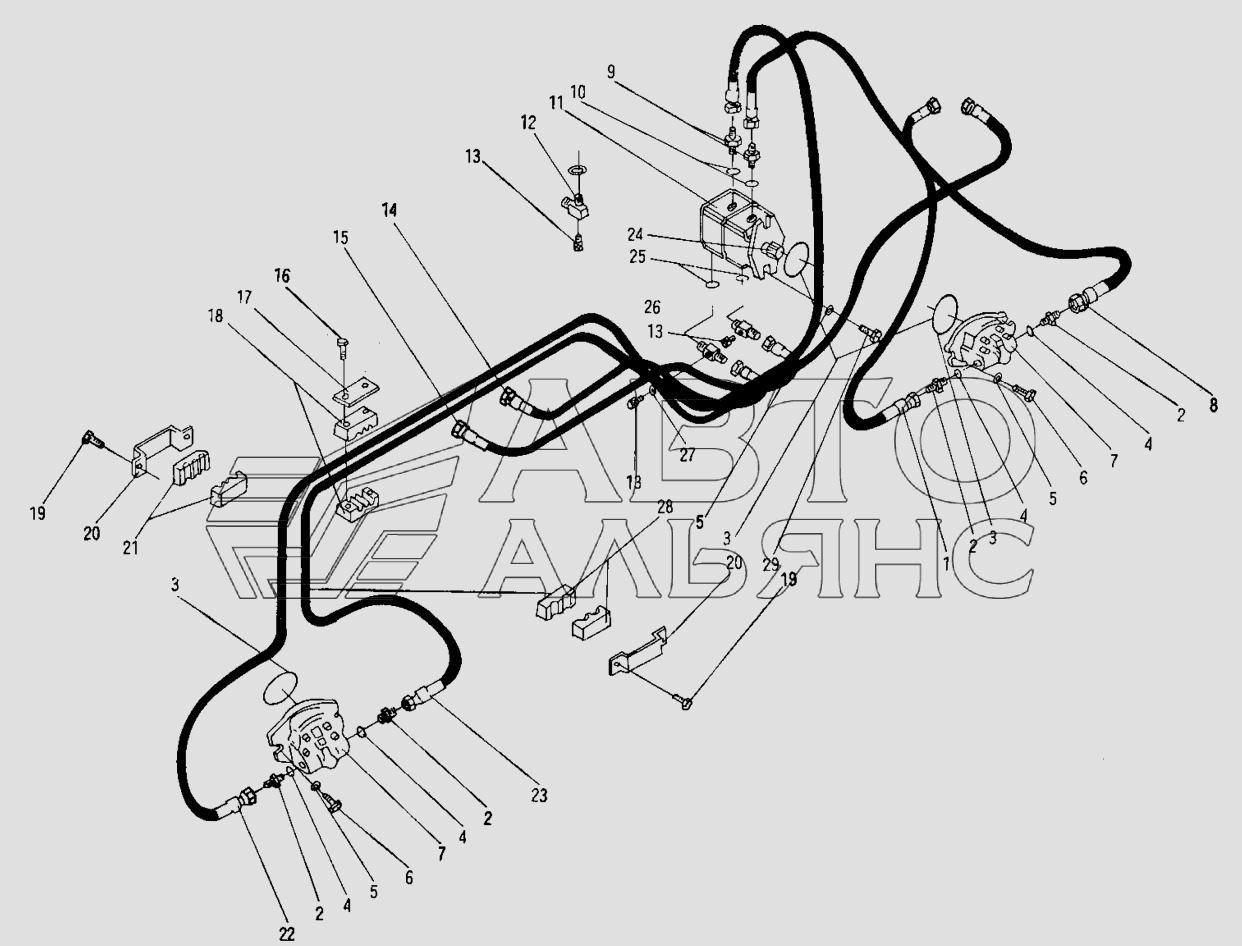

3В1090 Гидравлическая вибрационная система Катки XD30, XD40. Каталог 2008г.

3В1085 Гидравлическая двигательная установка Катки XD30, XD40 3В1095 Гидравлическая система рулевого управления Катки XD30, XD40

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шланг

Заводской номер: А4-3338 Количество на модель: 1
А4-3338
1
2

Номер детали на чертеже:

2

Адаптер

Заводской номер: 3В1130 Количество на модель: 4
3В1130
4
3

Номер детали на чертеже:

3

O-ring

Заводской номер: А5-1480 Количество на модель: 3
А5-1480
3
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: А5-1180 Количество на модель: 4
А5-1180
4
5

Номер детали на чертеже:

5

Washer

Заводской номер: В8-1030 Количество на модель: 6
В8-1030
6
6

Номер детали на чертеже:

6

Bolt

Заводской номер: С0-0360 Количество на модель: 4
С0-0360
4
7

Номер детали на чертеже:

7

Гидравлический двигатель

Заводской номер: А1-0048 Количество на модель: 2
А1-0048
2
8

Номер детали на чертеже:

8

Шланг

Заводской номер: А4-3342 Количество на модель: 1
А4-3342
1
9

Номер детали на чертеже:

9

Адаптер

Заводской номер: 3В1270 Количество на модель: 2
3В1270
2
11

Номер детали на чертеже:

11

Насос

Заводской номер: А1-0021 Количество на модель: 1
А1-0021
1
12

Номер детали на чертеже:

12

Адаптер

Заводской номер: 3В1260 Количество на модель: 2
3В1260
2
13

Номер детали на чертеже:

13

Адаптер для определения давления

Заводской номер: Т1-0341 Количество на модель: 3
Т1-0341
3
14

Номер детали на чертеже:

14

Шланг

Заводской номер: А4-3352 Количество на модель: 1
А4-3352
1
15

Номер детали на чертеже:

15

Шланг

Заводской номер: А4-3351 Количество на модель: 1
А4-3351
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: С0-2780 Количество на модель: 6
С0-2780
6
17

Номер детали на чертеже:

17

Clamp plate

Заводской номер: 3В1125 Количество на модель: 3
3В1125
3
18

Номер детали на чертеже:

18

Резиновый блок

Заводской номер: 3В1250 Количество на модель: 6
3В1250
6
19

Номер детали на чертеже:

19

Болт

Заводской номер: С0-2480 Количество на модель: 8
С0-2480
8
20

Номер детали на чертеже:

20

Крышка

Заводской номер: 3В1255 Количество на модель: 4
3В1255
4
21

Номер детали на чертеже:

21

Резиновый блок

Заводской номер: 3В1275 Количество на модель: 4
3В1275
4
22

Номер детали на чертеже:

22

Шланг

Заводской номер: А4-3339 Количество на модель: 1
А4-3339
1
23

Номер детали на чертеже:

23

Шланг

Заводской номер: А4-3345 Количество на модель: 1
А4-3345
1
24

Номер детали на чертеже:

24

Шлицевая муфта

Заводской номер: 3В1215 Количество на модель: 1
3В1215
1
25

Номер детали на чертеже:

25

Кольцо

Заводской номер: А5-1225 Количество на модель: 2
А5-1225
2
26

Номер детали на чертеже:

26

Адаптер

Заводской номер: 407450 Количество на модель: 2
407450
2
27

Номер детали на чертеже:

27

Шайба

Заводской номер: А5-4140 Количество на модель: 3
А5-4140
3
28

Номер детали на чертеже:

28

Резиновый блок

Заводской номер: 3В1280 Количество на модель: 4
3В1280
4
