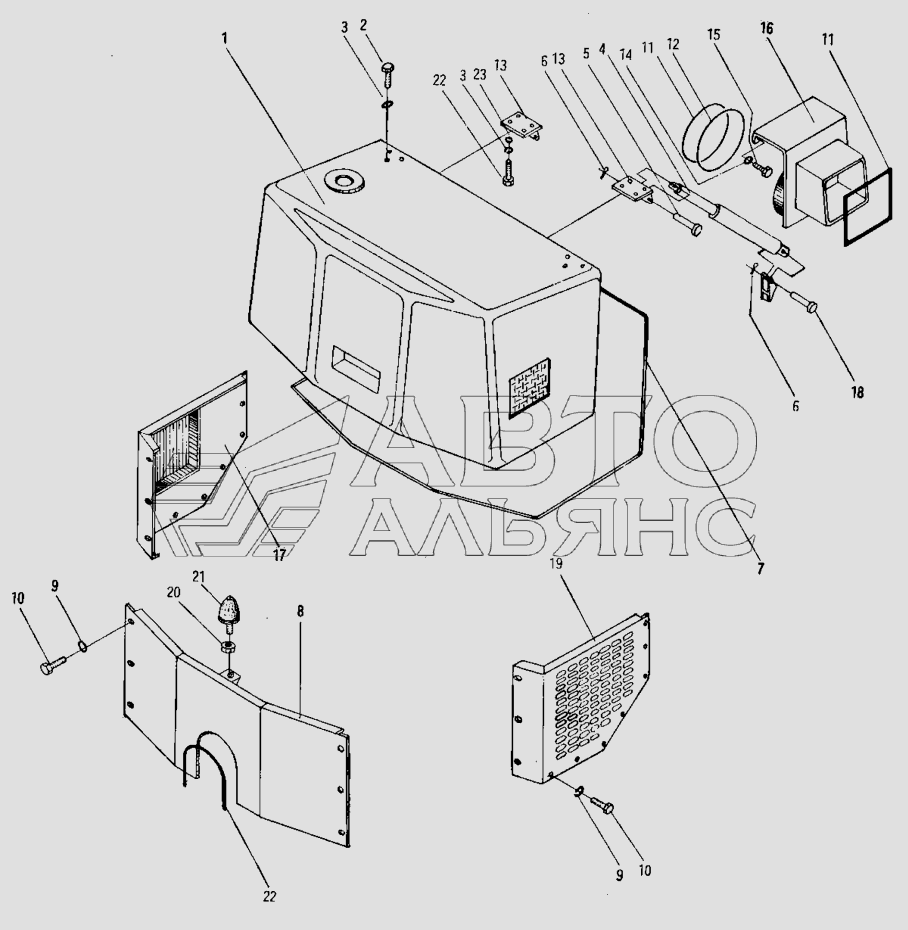

3В0025 Верхняя секция Катки XD30, XD40. Каталог 2008г.

3В0045 Платформа оператора Катки XD30, XD40 3В1380, 3В1395 Трос дроссельной заслонки, трос рычага направления движения Катки XD30, XD40

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
12
13
15
16
17
18
19
20
21
22
23

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Обшивка

Заводской номер: 3В1040 Количество на модель: 1
3В1040
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: С2-1720 Количество на модель: 6
С2-1720
6
3

Номер детали на чертеже:

3

Washer

Заводской номер: С4-3180 Количество на модель: 6
С4-3180
6
4

Номер детали на чертеже:

4

Газовая пружина

Заводской номер: В3-0041 Количество на модель: 2
В3-0041
2
5

Номер детали на чертеже:

5

Вал

Заводской номер: С6-2920 Количество на модель: 2
С6-2920
2
6

Номер детали на чертеже:

6

Штифт

Заводской номер: С6-4290 Количество на модель: 4
С6-4290
4
7

Номер детали на чертеже:

7

Молдинг

Заводской номер: В2-0971 Количество на модель: 1
В2-0971
1
8

Номер детали на чертеже:

8

Средний кожух

Заводской номер: 3В1620 Количество на модель: 1
3В1620
1
9

Номер детали на чертеже:

9

Washer

Заводской номер: С4-3200 Количество на модель: 20
С4-3200
20
10

Номер детали на чертеже:

10

Bolt

Заводской номер: С0-0140 Количество на модель: 14
С0-0140
14
12

Номер детали на чертеже:

12

Rubber belt

Заводской номер: В2-1061 Количество на модель: 1
В2-1061
1
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: 3В0975 Количество на модель: 2
3В0975
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: С0-2420 Количество на модель: 2
С0-2420
2
16

Номер детали на чертеже:

16

Крышка

Заводской номер: 3В1010 Количество на модель: 1
3В1010
1
17

Номер детали на чертеже:

17

Левый кожух

Заводской номер: 3В1060 Количество на модель: 1
3В1060
1
18

Номер детали на чертеже:

18

Штифт

Заводской номер: D0-1485 Количество на модель: 2
D0-1485
2
19

Номер детали на чертеже:

19

Правый кожух

Заводской номер: 3В1070 Количество на модель: 1
3В1070
1
20

Номер детали на чертеже:

20

Nut

Заводской номер: С3-0060 Количество на модель: 1
С3-0060
1
21

Номер детали на чертеже:

21

Буферная шайба

Заводской номер: 204365 Количество на модель: 1
204365
1
22

Номер детали на чертеже:

22

Болт

Заводской номер: С0-1940 Количество на модель: 8
С0-1940
8
23

Номер детали на чертеже:

23

Шайба

Заводской номер: С4-3800 Количество на модель: 12
С4-3800
12
