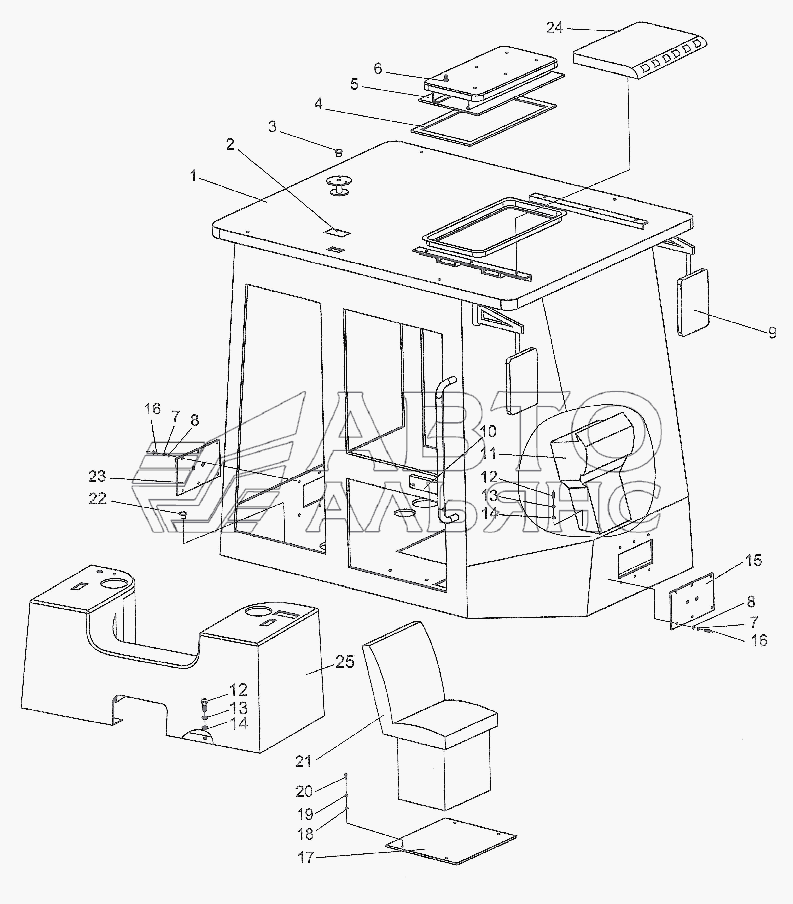

Cab Assy WZ30-25 (англ.). Каталог 2008г.

Propulsion System WZ30-25 (англ.)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
15
17
20
21
22
23
24
25

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Спаянный корпус кабины

Заводской номер: WZ30.12.1 Количество на модель: 1
WZ30.12.1
1
2

Номер детали на чертеже:

2

Стыковая накладка

Заводской номер: WZ30.12A-3 Количество на модель: 1
WZ30.12A-3
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: WZ30.12A-2 Количество на модель: 1
WZ30.12A-2
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: WZ30.12A-1 Количество на модель: 1
WZ30.12A-1
1
5

Номер детали на чертеже:

5

Window Cover

Заводской номер: WZ30.12A.1 Количество на модель: 1
WZ30.12A.1
1
6

Номер детали на чертеже:

6

Система управления

Заводской номер: ZL16G.10.3 Количество на модель: 6
ZL16G.10.3
6
7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: GB93-87 Количество на модель: 16
GB93-87
16
8

Номер детали на чертеже:

8

Шайба

Заводской номер: GB97.1-85 Количество на модель: 16
GB97.1-85
16
9

Номер детали на чертеже:

9

Зеркало заднего вида

Заводской номер: ZL16G.10.2 Количество на модель: 2
ZL16G.10.2
2
10

Номер детали на чертеже:

10

Система дверного замка

Заводской номер: NBS502 Количество на модель: 2
NBS502
2
11

Номер детали на чертеже:

11

Рулевое устройство

Заводской номер: SP-18F.S-00 Количество на модель: 1
SP-18F.S-00
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: GB5783-86 Количество на модель: 12
GB5783-86
12
15

Номер детали на чертеже:

15

Скоба

Заводской номер: ZL16G.10-7 Количество на модель: 1
ZL16G.10-7
1
17

Номер детали на чертеже:

17

Пластина

Заводской номер: WZ30.12-11 Количество на модель: 1
WZ30.12-11
1
20

Номер детали на чертеже:

20

Болт М10x0

Заводской номер: G5783-86 Количество на модель: 4
G5783-86
4
21

Номер детали на чертеже:

21

Сиденье

Заводской номер: FS21-Z Количество на модель: 1
FS21-Z
1
22

Номер детали на чертеже:

22

Пробка

Заводской номер: WZ30.12-9 Количество на модель: 1
WZ30.12-9
1
23

Номер детали на чертеже:

23

Прокладка

Заводской номер: WZ30.12-6 Количество на модель: 1
WZ30.12-6
1
24

Номер детали на чертеже:

24

Пластина

Заводской номер: ZG40A Количество на модель: 1
ZG40A
1
25

Номер детали на чертеже:

25

Кондиционер

Заводской номер: WZ30.12.2.1 Количество на модель: 1
WZ30.12.2.1
1
