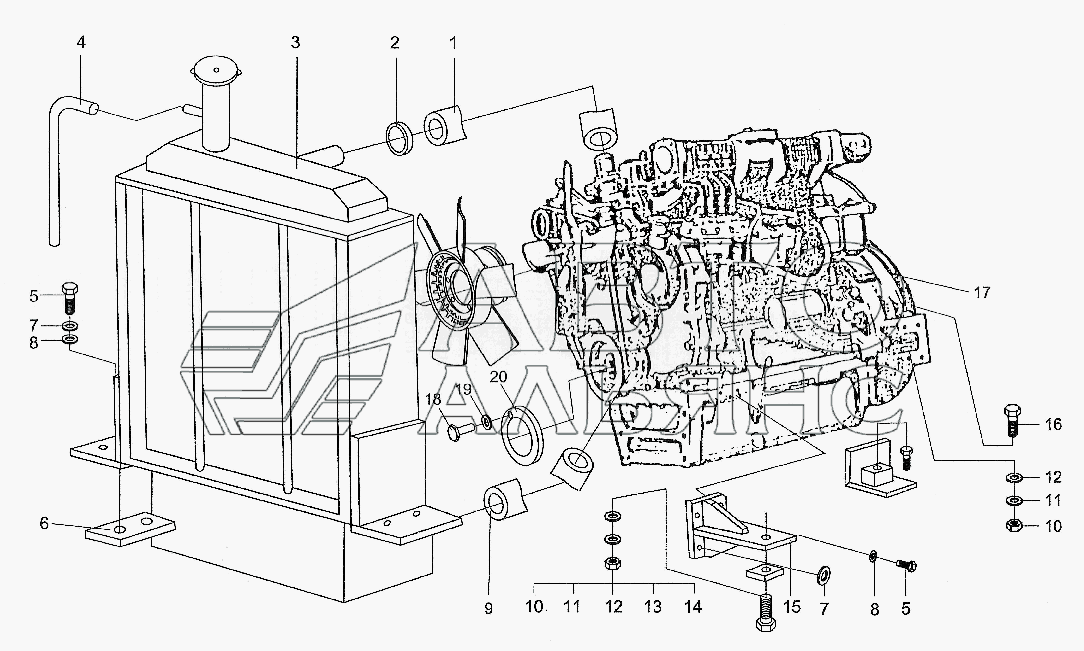

Engine System 1 WZ30-25 (англ.). Каталог 2008г.

Engine System 2 WZ30-25 (англ.)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
3
4
5
6
7
8
9
9
10
13
13
13
15
17
18
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Top Hose

Заводской номер: WZ30.01-05B Количество на модель: 1
WZ30.01-05B
1
2

Номер детали на чертеже:

2

Зажим

Заводской номер: JB15001-87 Количество на модель: 4
JB15001-87
4
3

Номер детали на чертеже:

3

Tank With Hydraulic Hammer

Заводской номер: WZ30.1.4B Количество на модель: 1
WZ30.1.4B
1
3

Номер детали на чертеже:

3

Водяной бак

Заводской номер: WZ30.1.4 Количество на модель:
WZ30.1.4
4

Номер детали на чертеже:

4

Hose

Заводской номер: Hose Количество на модель: 1
Hose
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: GB5782-86 Количество на модель: 4
GB5782-86
4
6

Номер детали на чертеже:

6

Резиновая прокладка

Заводской номер: WZ25.1-8 Количество на модель: 2
WZ25.1-8
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: GB97.1-85 Количество на модель: 4
GB97.1-85
4
8

Номер детали на чертеже:

8

Шайба 12

Заводской номер: GB93-87 Количество на модель: 12
GB93-87
12
9

Номер детали на чертеже:

9

Сливная труба

Заводской номер: WZ25.01-02 Количество на модель: 1
WZ25.01-02
1
9

Номер детали на чертеже:

9

Nether Hose

Заводской номер: WZ30.01-09B Количество на модель: 1
WZ30.01-09B
1
10

Номер детали на чертеже:

10

Гайка

Заводской номер: GB6170-86 Количество на модель: 4
GB6170-86
4
13

Номер детали на чертеже:

13

Прокладочная резина

Заводской номер: WZ25.1-7 Количество на модель: 4
WZ25.1-7
4
13

Номер детали на чертеже:

13

Rubber Cushion

Заводской номер: CB2203-916-4108F Количество на модель: 2
CB2203-916-4108F
2
13

Номер детали на чертеже:

13

Rubber Cushion

Заводской номер: CB2203-916-4108R Количество на модель: 2
CB2203-916-4108R
2
15

Номер детали на чертеже:

15

Frontal Bracket For Engine

Заводской номер: WZ30.01.11B Количество на модель: 2
WZ30.01.11B
2
17

Номер детали на чертеже:

17

Engine

Заводской номер: YC4B80G Количество на модель: 1
YC4B80G
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: GB70-85 Количество на модель: 4
GB70-85
4
20

Номер детали на чертеже:

20

Strap Wheel

Заводской номер: WZ30.1-4B Количество на модель: 1
WZ30.1-4B
1
