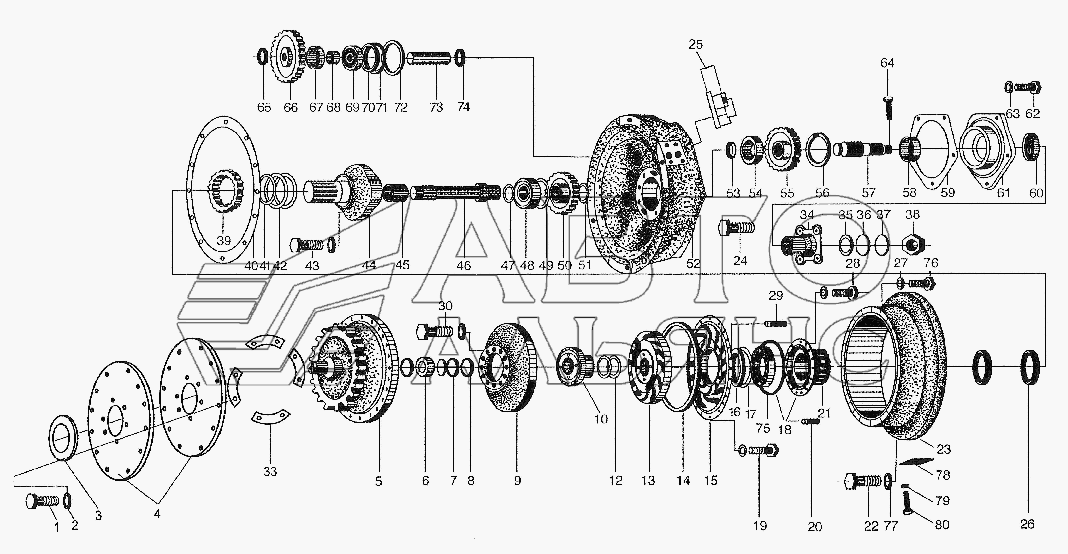

Torque Converter Assy WZ30-25 (англ.). Каталог 2008г.

Transmission Hydraulic System WZ30-25 (англ.) Regulator Valve Assy WZ30-25 (англ.)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

13

14

15

16

18

20

21

23

24

25

26

27

29

33

34

35

36

37

38

39

40

42

44

45

46

47

48

49

50

52

55

57

61

62

64

66

68

69

70

71

73

78

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Болт

Заводской номер: GB5783-86 Количество на модель: 8

GB5783-86

8

2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8

GB93-87

8

3

Номер детали на чертеже:

3

Plate

Заводской номер: YJ315-46X Количество на модель: 1

YJ315-46X

1

4

Номер детали на чертеже:

4

Flexible Disc

Заводской номер: YJ315-47X Количество на модель: 2

YJ315-47X

2

5

Номер детали на чертеже:

5

Drive Insstal Set

Заводской номер: YJ315-01X Количество на модель: 1

YJ315-01X

1

6

Номер детали на чертеже:

6

Игольчатый подшипник

Заводской номер: GB289-64 Количество на модель: 1

GB289-64

1

7

Номер детали на чертеже:

7

Пружинное стопорное кольцо

Заводской номер: GB893-76 Количество на модель: 1

GB893-76

1

8

Номер детали на чертеже:

8

Пружинное стопорное кольцо

Заводской номер: GB894-76 Количество на модель: 2

GB894-76

2

9

Номер детали на чертеже:

9

Turbine

Заводской номер: YJ315-03 Количество на модель: 1

YJ315-03

1

10

Номер детали на чертеже:

10

Turbine Guide Sleeve

Заводской номер: YJ315-02A Количество на модель: 1

YJ315-02A

1

13

Номер детали на чертеже:

13

Stator

Заводской номер: YJ315-06 Количество на модель: 1

YJ315-06

1

14

Номер детали на чертеже:

14

0 Ring

Заводской номер: YJ400-12 Количество на модель: 1

YJ400-12

1

15

Номер детали на чертеже:

15

Impeller

Заводской номер: YJ315-09 Количество на модель: 1

YJ315-09

1

16

Номер детали на чертеже:

16

Stator Mat

Заводской номер: YJ315-08A Количество на модель: 1

YJ315-08A

1

18

Номер детали на чертеже:

18

Кольцо 125x2.65

Заводской номер: GB345.1-82 Количество на модель: 1

GB345.1-82

1

20

Номер детали на чертеже:

20

Rin

Заводской номер: YJ315-45 Количество на модель: 4

YJ315-45

4

21

Номер детали на чертеже:

21

Turbine Guide Sleeve

Заводской номер: YJ315-40A Количество на модель: 1

YJ315-40A

1

23

Номер детали на чертеже:

23

Converter Housing

Заводской номер: YJ315-32X Количество на модель: 1

YJ315-32X

1

24

Номер детали на чертеже:

24

Bolt

Заводской номер: YJ315-38 Количество на модель: 4

YJ315-38

4

25

Номер детали на чертеже:

25

Decomp Ression Valve

Заводской номер: YJ320-00 Количество на модель: 1

YJ320-00

1

26

Номер детали на чертеже:

26

Кольцо

Заводской номер: GB9877.1-88 Количество на модель: 2

GB9877.1-88

2

27

Номер детали на чертеже:

27

Рессорная шайба 12

Заводской номер: GB93-86 Количество на модель: 19

GB93-86

19

29

Номер детали на чертеже:

29

Pin A6X20

Заводской номер: 30D-11-33 Количество на модель: 1

30D-11-33

1

33

Номер детали на чертеже:

33

Washer

Заводской номер: YJ315-48X Количество на модель: 4

YJ315-48X

4

34

Номер детали на чертеже:

34

Output Flange

Заводской номер: YJ315-22B Количество на модель: 1

YJ315-22B

1

35

Номер детали на чертеже:

35

Washer

Заводской номер: YJ315-25 Количество на модель: 1

YJ315-25

1

36

Номер детали на чертеже:

36

Seal Gasket

Заводской номер: YJ315-26 Количество на модель: 1

YJ315-26

1

37

Номер детали на чертеже:

37

Washer

Заводской номер: YJ315-24 Количество на модель: 1

YJ315-24

1

38

Номер детали на чертеже:

38

Nut

Заводской номер: YJ315-28 Количество на модель: 1

YJ315-28

1

39

Номер детали на чертеже:

39

Ведущая шестерня насоса

Заводской номер: ZL30D-11-20 Количество на модель: 1

ZL30D-11-20

1

40

Номер детали на чертеже:

40

Paoer Pad

Заводской номер: YJ315-31 Количество на модель: 1

YJ315-31

1

42

Номер детали на чертеже:

42

Seal Ring

Заводской номер: YJ315-41 Количество на модель: 2

YJ315-41

2

44

Номер детали на чертеже:

44

Stator Guide Sleeve

Заводской номер: YJ315-11 Количество на модель: 1

YJ315-11

1

45

Номер детали на чертеже:

45

Bush

Заводской номер: YJ315-18 Количество на модель: 1

YJ315-18

1

46

Номер детали на чертеже:

46

Shaft

Заводской номер: YJ315-07 Количество на модель: 1

YJ315-07

1

47

Номер детали на чертеже:

47

Seal Ring

Заводской номер: YJ400-20 Количество на модель: 1

YJ400-20

1

48

Номер детали на чертеже:

48

Роликоподшипник

Заводской номер: GB276-64 Количество на модель: 1

GB276-64

1

49

Номер детали на чертеже:

49

Стопорное кольцо

Заводской номер: GB893-64 Количество на модель: 1

GB893-64

1

50

Номер детали на чертеже:

50

Gear

Заводской номер: ZL30D-11-18 Количество на модель: 1

ZL30D-11-18

1

52

Номер детали на чертеже:

52

Converter Housing

Заводской номер: YJ315-15C Количество на модель: 1

YJ315-15C

1

55

Номер детали на чертеже:

55

Gear

Заводской номер: ZL30D-11-06 Количество на модель: 1

ZL30D-11-06

1

57

Номер детали на чертеже:

57

Output Shaft

Заводской номер: YJ315-21 Количество на модель: 1

YJ315-21

1

61

Номер детали на чертеже:

61

Bearing Seat

Заводской номер: YJ315-27A Количество на модель: 1

YJ315-27A

1

62

Номер детали на чертеже:

62

Болт

Заводской номер: GB5782-86 Количество на модель: 1

GB5782-86

1

64

Номер детали на чертеже:

64

Шпонка

Заводской номер: GB91-76 Количество на модель: 1

GB91-76

1

66

Номер детали на чертеже:

66

Gear

Заводской номер: ZL30D-11-39A Количество на модель: 2

ZL30D-11-39A

2

68

Номер детали на чертеже:

68

Bushing

Заводской номер: YJ315-13 Количество на модель: 2

YJ315-13

2

69

Номер детали на чертеже:

69

Роликоподшипник

Заводской номер: GB277-64 Количество на модель: 2

GB277-64

2

70

Номер детали на чертеже:

70

Защитное кольцо

Заводской номер: GB305-89 Количество на модель: 2

GB305-89

2

71

Номер детали на чертеже:

71

Шайба

Заводской номер: YJ315-17 Количество на модель: 2

YJ315-17

2

73

Номер детали на чертеже:

73

Pump Shaft

Заводской номер: ZL30D-11-02 Количество на модель: 2

ZL30D-11-02

2

78

Номер детали на чертеже:

78

Cover

Заводской номер: YJ315-05X Количество на модель: 2

YJ315-05X

2
