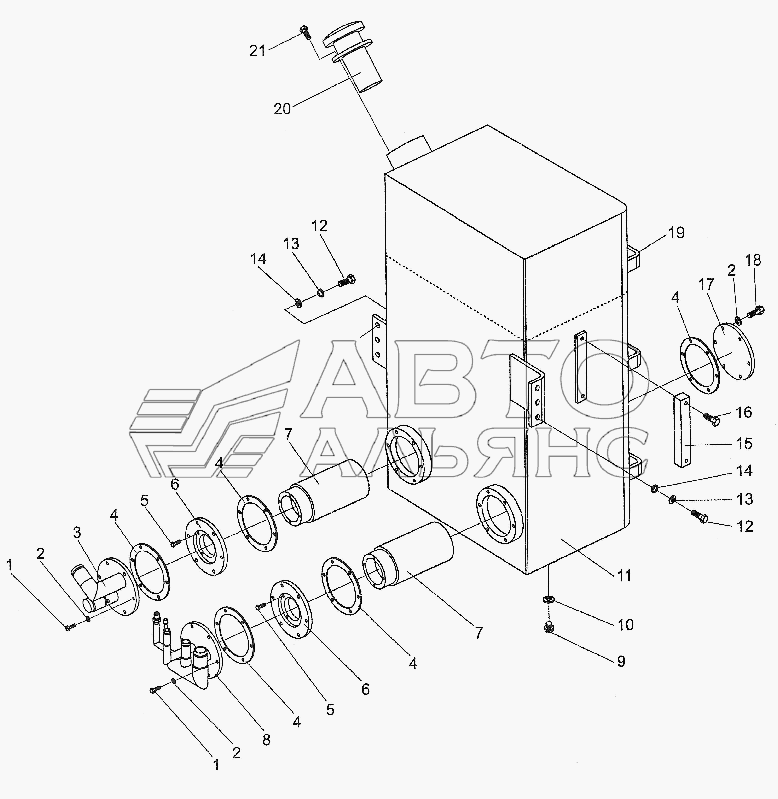

Рабочий топливный бак WZ30-25. Каталог 2008г.

Топливный бак WZ30-25 Система заднего и переднего моста WZ30-25

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
14
15
16
17
19
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: GB5783-86 Количество на модель: 12
GB5783-86
12
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB93-87 Количество на модель: 18
GB93-87
18
3

Номер детали на чертеже:

3

Сливной фланец

Заводской номер: WZ30.9.4.3 Количество на модель: 1
WZ30.9.4.3
1
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: WZ30.1.1-2 Количество на модель: 5
WZ30.1.1-2
5
5

Номер детали на чертеже:

5

Болт

Заводской номер: GB70-85 Количество на модель: 8
GB70-85
8
6

Номер детали на чертеже:

6

Фланец крепления

Заводской номер: WZ30.9.4-1 Количество на модель: 2
WZ30.9.4-1
2
7

Номер детали на чертеже:

7

Фильтр

Заводской номер: WU-400x100F-J Количество на модель: 2
WU-400x100F-J
2
8

Номер детали на чертеже:

8

Обратный фланец

Заводской номер: WZ30.9.4.2 Количество на модель: 1
WZ30.9.4.2
1
9

Номер детали на чертеже:

9

Пробка

Заводской номер: WZ30.1.1-4 Количество на модель: 2
WZ30.1.1-4
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: JB982-77 Количество на модель: 2
JB982-77
2
11

Номер детали на чертеже:

11

Топливный бак

Заводской номер: WZ30.9.4.1 Количество на модель: 2
WZ30.9.4.1
2
14

Номер детали на чертеже:

14

Шайба

Заводской номер: GB95-85 Количество на модель: 6
GB95-85
6
15

Номер детали на чертеже:

15

Индикатор уровня

Заводской номер: YWZ-200 Количество на модель: 1
YWZ-200
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: болт М10 Количество на модель: 2
болт М10
2
17

Номер детали на чертеже:

17

Крышка фланца

Заводской номер: WZ30.1.1-1 Количество на модель: 1
WZ30.1.1-1
1
19

Номер детали на чертеже:

19

Скоба

Заводской номер: Скоба Количество на модель: 3
Скоба
3
21

Номер детали на чертеже:

21

Воздухоочистительный фильтр

Заводской номер: EF5-65 Количество на модель: 1
EF5-65
1
