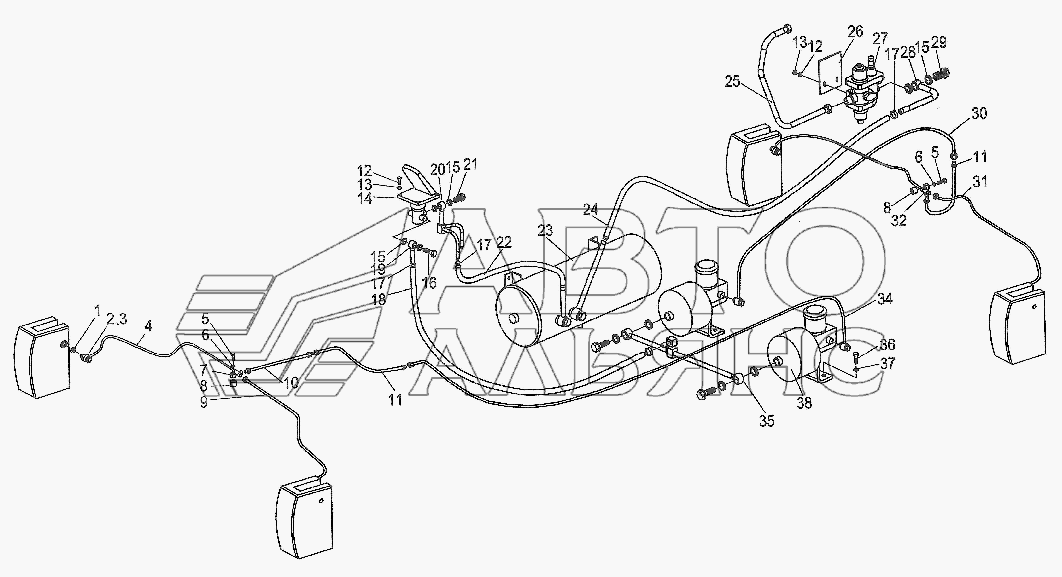

Тормозная система WZ30-25. Каталог 2008г.

Капот WZ30-25 Тормозной контрольный аппарат WZ30-25

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Соединение трубы

Заводской номер: ZL20А.6-11 Количество на модель: 6
ZL20А.6-11
6
2

Номер детали на чертеже:

2

Шайба

Заводской номер: ZL20А.6-12 Количество на модель: 6
ZL20А.6-12
6
3

Номер детали на чертеже:

3

Шайба

Заводской номер: ZL20А.16-13 Количество на модель: 6
ZL20А.16-13
6
4

Номер детали на чертеже:

4

Правый маслопровод переднего моста

Заводской номер: ZL20А.6.2 Количество на модель: 1
ZL20А.6.2
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: GB5782-86 Количество на модель: 2
GB5782-86
2
6

Номер детали на чертеже:

6

Шайба 12

Заводской номер: GB93-87 Количество на модель: 6
GB93-87
6
7

Номер детали на чертеже:

7

Т-образное сочленение масляного канала переднего моста

Заводской номер: ZL20А.6.1 Количество на модель: 1
ZL20А.6.1
1
8

Номер детали на чертеже:

8

Фиксирующий блок

Заводской номер: ZL20А.6-1 Количество на модель: 2
ZL20А.6-1
2
9

Номер детали на чертеже:

9

Левый маслопровод переднего моста

Заводской номер: ZL20А.6.14 Количество на модель: 1
ZL20А.6.14
1
10

Номер детали на чертеже:

10

Маслопровод переднего моста насосной камеры

Заводской номер: ZL20А.6.3 Количество на модель: 1
ZL20А.6.3
1
11

Номер детали на чертеже:

11

Brake Hose

Заводской номер: NJ303506025A Количество на модель: 2
NJ303506025A
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: GB5783-86 Количество на модель: 4
GB5783-86
4
13

Номер детали на чертеже:

13

Гайка

Заводской номер: GB6170-86 Количество на модель: 8
GB6170-86
8
14

Номер детали на чертеже:

14

Вентиль

Заводской номер: ХМ60с Количество на модель: 1
ХМ60с
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: JB982-77 Количество на модель: 4
JB982-77
4
16

Номер детали на чертеже:

16

Болт

Заводской номер: ZL20А.6.6-2 Количество на модель: 1
ZL20А.6.6-2
1
17

Номер детали на чертеже:

17

Хомут d20

Заводской номер: ZBJ15001-87 Количество на модель: 6
ZBJ15001-87
6
18

Номер детали на чертеже:

18

Шланг

Заводской номер: WZ30.6-2 Количество на модель: 1
WZ30.6-2
1
19

Номер детали на чертеже:

19

Штуцер

Заводской номер: ZL20А.6.6-4 Количество на модель: 1
ZL20А.6.6-4
1
20

Номер детали на чертеже:

20

Штуцер

Заводской номер: WZ30.6.4 Количество на модель: 1
WZ30.6.4
1
21

Номер детали на чертеже:

21

Штуцер

Заводской номер: ZL20А.6.6-3 Количество на модель: 1
ZL20А.6.6-3
1
22

Номер детали на чертеже:

22

Выпускной шланг

Заводской номер: WZ30.6-1 Количество на модель: 1
WZ30.6-1
1
23

Номер детали на чертеже:

23

Воздухосборник

Заводской номер: WZ30.6.1 Количество на модель: 1
WZ30.6.1
1
24

Номер детали на чертеже:

24

Шланг

Заводской номер: WZ30.6-3 Количество на модель: 1
WZ30.6-3
1
25

Номер детали на чертеже:

25

Выпускная труба воздушного компрессора

Заводской номер: WZ25.6-12 Количество на модель: 1
WZ25.6-12
1
26

Номер детали на чертеже:

26

Крепежная опора

Заводской номер: ZL20А.6-4 Количество на модель: 1
ZL20А.6-4
1
27

Номер детали на чертеже:

27

Масловодоотделитель

Заводской номер: SH380A Количество на модель: 1
SH380A
1
28

Номер детали на чертеже:

28

Штуцер

Заводской номер: WZ30.6.2 Количество на модель: 1
WZ30.6.2
1
29

Номер детали на чертеже:

29

Болт

Заводской номер: ZL20А.6.6-1 Количество на модель: 1
ZL20А.6.6-1
1
30

Номер детали на чертеже:

30

Маслопровод заднего моста камеры насоса

Заводской номер: ZL20B.6.10 Количество на модель: 1
ZL20B.6.10
1
31

Номер детали на чертеже:

31

Правый маслопровод заднего моста

Заводской номер: ZL20А.6.18 Количество на модель: 1
ZL20А.6.18
1
32

Номер детали на чертеже:

32

Т-образное сочленение масляного канала заднего моста

Заводской номер: ZL20А.6-7 Количество на модель: 1
ZL20А.6-7
1
33

Номер детали на чертеже:

33

Левый маслопровод заднего моста

Заводской номер: ZL20А.6.17 Количество на модель: 1
ZL20А.6.17
1
34

Номер детали на чертеже:

34

Маслопровод переднего моста камеры насоса

Заводской номер: WZ30.6.3 Количество на модель: 1
WZ30.6.3
1
35

Номер детали на чертеже:

35

Т-образное сочленение

Заводской номер: ZL20B.6.9.2А Количество на модель: 1
ZL20B.6.9.2А
1
38

Номер детали на чертеже:

38

Силовой насос

Заводской номер: XZ60B Количество на модель: 2
XZ60B
2
