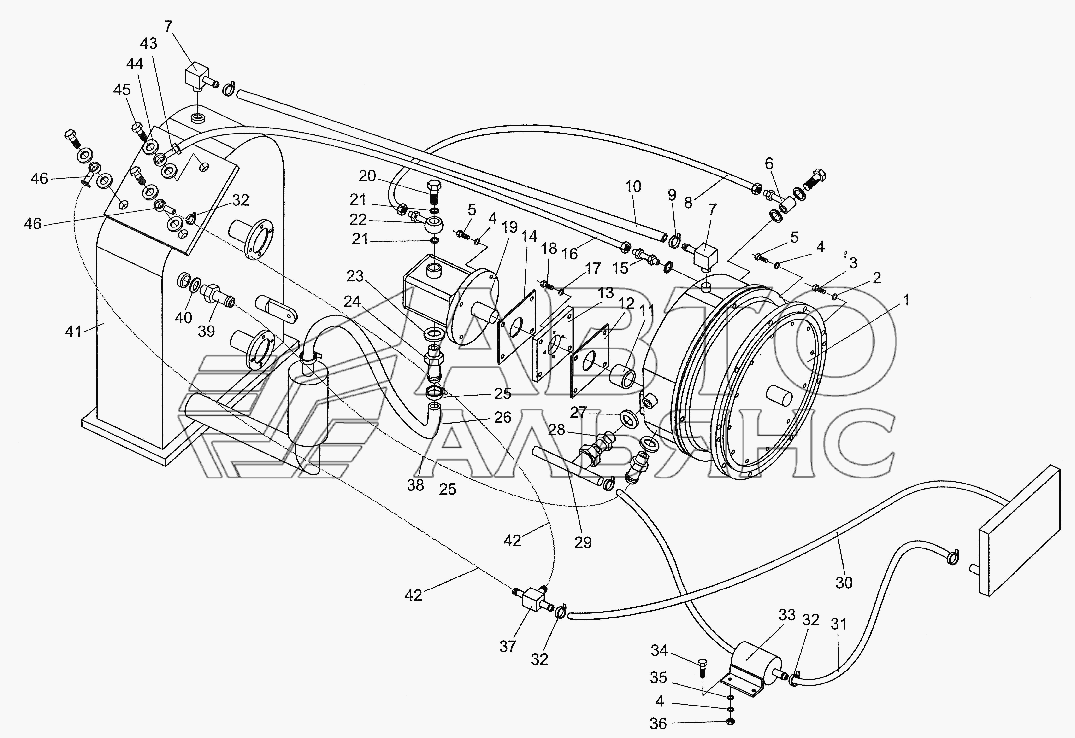

Система передачи WZ30-25. Каталог 2008г.

Обод шины WZ30-25 Конвертор WZ30-25

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Конвертор

Заводской номер: YD315D-00 Количество на модель: 1
YD315D-00
1
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB93-87 Количество на модель: 16
GB93-87
16
3

Номер детали на чертеже:

3

Болт

Заводской номер: GB5783-86 Количество на модель: 14
GB5783-86
14
6

Номер детали на чертеже:

6

Поперечное соединение

Заводской номер: ZL20А.4.8 Количество на модель: 1
ZL20А.4.8
1
7

Номер детали на чертеже:

7

Поперечное соединение

Заводской номер: ZL20А.4.19 Количество на модель: 2
ZL20А.4.19
2
8

Номер детали на чертеже:

8

Труба с т-образным зажимом

Заводской номер: 19 II-900 Количество на модель: 1
19 II-900
1
9

Номер детали на чертеже:

9

Хомут d20

Заводской номер: ZBJ15001-87 Количество на модель: 2
ZBJ15001-87
2
10

Номер детали на чертеже:

10

Шланг 10

Заводской номер: WZ30.3-1 Количество на модель: 1
WZ30.3-1
1
11

Номер детали на чертеже:

11

Патрубок

Заводской номер: ZL20А.4-7 Количество на модель: 1
ZL20А.4-7
1
12

Номер детали на чертеже:

12

Бумажная подкладка

Заводской номер: ZL20А.4-24 Количество на модель: 1
ZL20А.4-24
1
13

Номер детали на чертеже:

13

Пластина соединения

Заводской номер: ZL20А.4-6 Количество на модель: 1
ZL20А.4-6
1
14

Номер детали на чертеже:

14

Бумажная подкладка

Заводской номер: ZL20A4-23 Количество на модель: 1
ZL20A4-23
1
15

Номер детали на чертеже:

15

Поперечное соединение

Заводской номер: ZL20А.4.7 Количество на модель: 1
ZL20А.4.7
1
16

Номер детали на чертеже:

16

Д-образная труба

Заводской номер: 13 II-800 Количество на модель: 8
13 II-800
8
17

Номер детали на чертеже:

17

Шайба 8

Заводской номер: GB93-97 Количество на модель: 1
GB93-97
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: GB70-85 Количество на модель: 6
GB70-85
6
19

Номер детали на чертеже:

19

Насос коробки передач

Заводской номер: GBF-F432-ALPL Количество на модель: 6
GBF-F432-ALPL
6
20

Номер детали на чертеже:

20

Штуцер

Заводской номер: ZL20А.16.1-4 Количество на модель: 1
ZL20А.16.1-4
1
21

Номер детали на чертеже:

21

Кольцо 35x3.1

Заводской номер: GB1275-86 Количество на модель: 1
GB1275-86
1
22

Номер детали на чертеже:

22

Труба цилиндра стрелы ковша

Заводской номер: ZL20А.16.6 Количество на модель: 2
ZL20А.16.6
2
23

Номер детали на чертеже:

23

Шайба 33

Заводской номер: Ш982-77 Количество на модель: 1
Ш982-77
1
24

Номер детали на чертеже:

24

Соединение отверстия залива масла насоса коробки передач

Заводской номер: ZL20А.4.5А Количество на модель: 1
ZL20А.4.5А
1
26

Номер детали на чертеже:

26

Топливный шланг

Заводской номер: ZL20A4-16 Количество на модель: 1
ZL20A4-16
1
27

Номер детали на чертеже:

27

Шайба

Заводской номер: ГВ982-77 Количество на модель: 1
ГВ982-77
1
28

Номер детали на чертеже:

28

Соединительный болт

Заводской номер: ZL20A4-10 Количество на модель: 1
ZL20A4-10
1
29

Номер детали на чертеже:

29

Поперечное соединение

Заводской номер: ZL20А.4.6 Количество на модель: 1
ZL20А.4.6
1
30

Номер детали на чертеже:

30

Шланг 19x6.5

Заводской номер: ZL20А.4-12 Количество на модель: 1
ZL20А.4-12
1
31

Номер детали на чертеже:

31

Шланг 19x6.5

Заводской номер: ZL20А.4-13 Количество на модель: 1
ZL20А.4-13
1
33

Номер детали на чертеже:

33

Oil Clear

Заводской номер: Z3.3.6 Количество на модель: 1
Z3.3.6
1
35

Номер детали на чертеже:

35

Шайба

Заводской номер: GB97.1-85 Количество на модель: 2
GB97.1-85
2
36

Номер детали на чертеже:

36

Гайка

Заводской номер: GB6170-86 Количество на модель: 2
GB6170-86
2
37

Номер детали на чертеже:

37

Т-образное сочленение

Заводской номер: ZL20А.4.4 Количество на модель: 3
ZL20А.4.4
3
38

Номер детали на чертеже:

38

Топливный шланг

Заводской номер: ZL20А.4-17 Количество на модель: 3
ZL20А.4-17
3
39

Номер детали на чертеже:

39

Штуцер

Заводской номер: ZL20А.4-18 Количество на модель: 3
ZL20А.4-18
3
41

Номер детали на чертеже:

41

Коробка передач

Заводской номер: BS428 Количество на модель: 3
BS428
3
42

Номер детали на чертеже:

42

Шланг

Заводской номер: ZL20А.4-2 Количество на модель: 2
ZL20А.4-2
2
43

Номер детали на чертеже:

43

Штуцер

Заводской номер: ZL20А.4.3 Количество на модель: 1
ZL20А.4.3
1
45

Номер детали на чертеже:

45

Болт

Заводской номер: ZL20A4-1 Количество на модель: 3
ZL20A4-1
3
46

Номер детали на чертеже:

46

Соединительная втулка

Заводской номер: ZL20А.4.2 Количество на модель: 2
ZL20А.4.2
2
