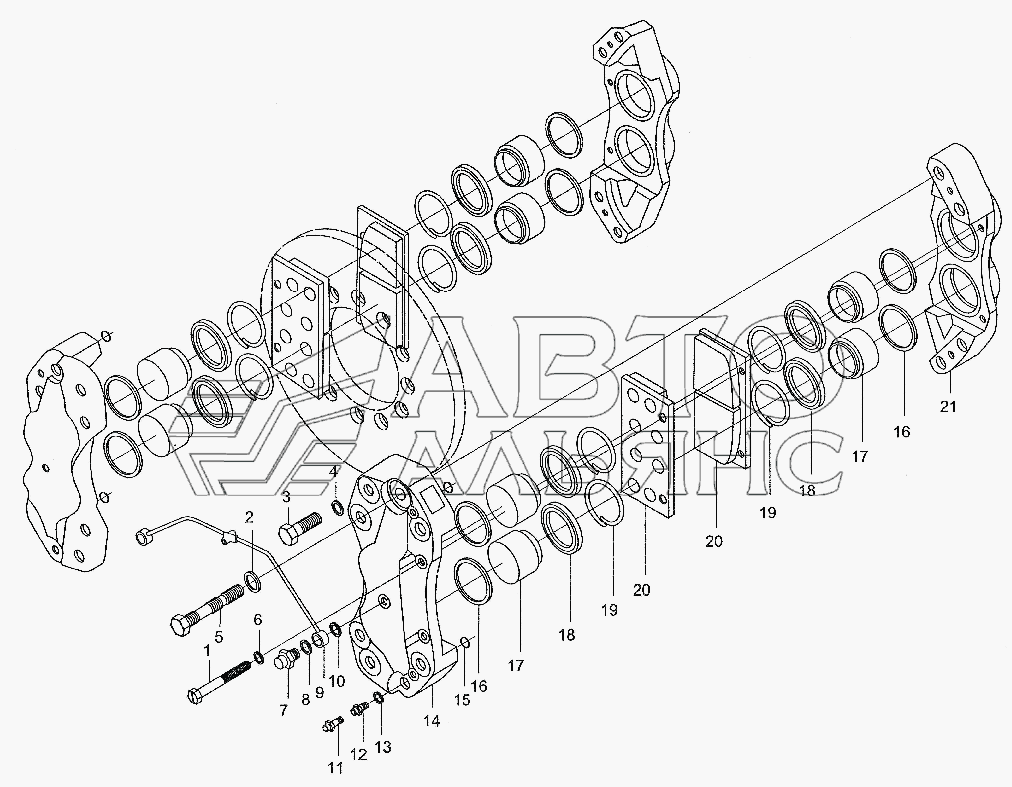

Тормозная система WZ30-25. Каталог 2008г.

Бортовой редуктор WZ30-25 Обод шины WZ30-25

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М22x120

Заводской номер: 408121 Количество на модель: 8
408121
8
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB93-87 Количество на модель: 8
GB93-87
8
3

Номер детали на чертеже:

3

Болт М20x1.5x55

Заводской номер: 408120 Количество на модель: 8
408120
8
5

Номер детали на чертеже:

5

Штифт болта

Заводской номер: 408114 Количество на модель: 4
408114
4
7

Номер детали на чертеже:

7

Соединительная втулка

Заводской номер: 408101 Количество на модель: 2
408101
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 408115 Количество на модель: 2
408115
2
9

Номер детали на чертеже:

9

Шланг подачи топлива

Заводской номер: 408101-102 Количество на модель: 1
408101-102
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 408102 Количество на модель: 2
408102
2
11

Номер детали на чертеже:

11

Выпускное воздушное сопло

Заводской номер: 408103 Количество на модель: 4
408103
4
12

Номер детали на чертеже:

12

Соединительная втулка

Заводской номер: 408104 Количество на модель: 4
408104
4
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 408124 Количество на модель: 4
408124
4
14

Номер детали на чертеже:

14

Внутренние щипцы

Заводской номер: 408105-106 Количество на модель: 2
408105-106
2
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: GB1235-76 Количество на модель: 4
GB1235-76
4
16

Номер детали на чертеже:

16

Герметическое кольцо

Заводской номер: 408112 Количество на модель: 8
408112
8
17

Номер детали на чертеже:

17

Поршень

Заводской номер: 408113А Количество на модель: 8
408113А
8
18

Номер детали на чертеже:

18

Колпак

Заводской номер: 408110 Количество на модель: 8
408110
8
19

Номер детали на чертеже:

19

Кольцо

Заводской номер: 4008111 Количество на модель: 8
4008111
8
20

Номер детали на чертеже:

20

Тормозной диск

Заводской номер: 408107-108 Количество на модель: 4
408107-108
4
21

Номер детали на чертеже:

21

Внешние щипцы

Заводской номер: 408109-109А Количество на модель: 2
408109-109А
2
