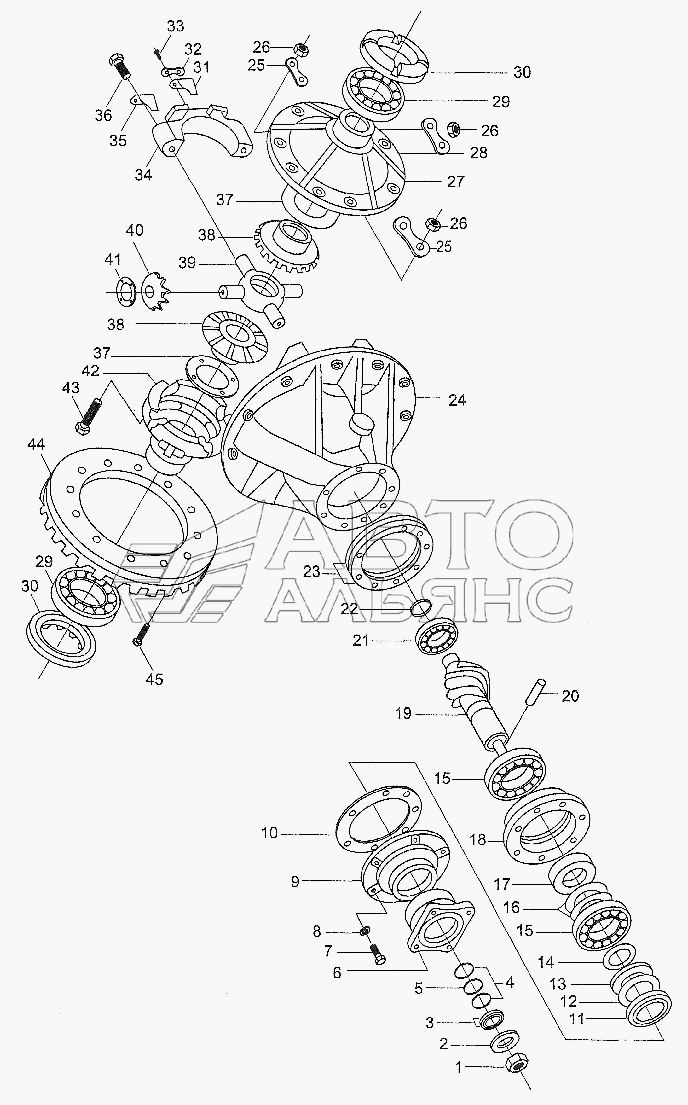

Система главной передачи WZ30-25. Каталог 2008г.

Система заднего и переднего моста WZ30-25 Бортовой редуктор WZ30-25

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: Q38727 Количество на модель: 1
Q38727
1
2

Номер детали на чертеже:

2

Шайба 27

Заводской номер: 2402D-071 Количество на модель: 1
2402D-071
1
3

Номер детали на чертеже:

3

Регулировочная шайба

Заводской номер: ZL16.2.1-2 Количество на модель: 1
ZL16.2.1-2
1
4

Номер детали на чертеже:

4

Круглый щит

Заводской номер: ZL16.2.1-3 Количество на модель:
ZL16.2.1-3
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: GB3452.1-82 Количество на модель: 2
GB3452.1-82
2
6

Номер детали на чертеже:

6

Впускной фланец

Заводской номер: ZL30.2.1.1 Количество на модель: 1
ZL30.2.1.1
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: GB5783-86 Количество на модель: 1
GB5783-86
1
8

Номер детали на чертеже:

8

Шайба 12

Заводской номер: GB93-87 Количество на модель: 7
GB93-87
7
9

Номер детали на чертеже:

9

Сальник

Заводской номер: ZL30.2.1-1 Количество на модель: 7
ZL30.2.1-1
7
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: ZL16.2.1-6 Количество на модель: 1
ZL16.2.1-6
1
11

Номер детали на чертеже:

11

Внешний сальник

Заводской номер: 2402D-058 Количество на модель: 1
2402D-058
1
12

Номер детали на чертеже:

12

Направляющее кольцо

Заводской номер: 2402D-059 Количество на модель: 1
2402D-059
1
13

Номер детали на чертеже:

13

Внутренний сальник

Заводской номер: 2402D-057 Количество на модель: 1
2402D-057
1
14

Номер детали на чертеже:

14

Упорная шайба

Заводской номер: 2402D-052 Количество на модель: 1
2402D-052
1
15

Номер детали на чертеже:

15

Конический роликоподшипник

Заводской номер: GB297-84 Количество на модель: 1
GB297-84
1
16

Номер детали на чертеже:

16

Корректирующая прокладка

Заводской номер: 2402D-041-044 Количество на модель: 2
2402D-041-044
2
17

Номер детали на чертеже:

17

Промежуточное кольцо

Заводской номер: 2402D-049 Количество на модель: 1
2402D-049
1
18

Номер детали на чертеже:

18

Букса

Заводской номер: ZL16.2.1-10 Количество на модель: 1
ZL16.2.1-10
1
19

Номер детали на чертеже:

19

Ведущая шестерня

Заводской номер: ZL30.2.1-2 Количество на модель: 1
ZL30.2.1-2
1
20

Номер детали на чертеже:

20

Шплинт

Заводской номер: GB91-86 Количество на модель: 1
GB91-86
1
21

Номер детали на чертеже:

21

Шарикоподшипник

Заводской номер: GB283-87 Количество на модель: 14
GB283-87
14
22

Номер детали на чертеже:

22

Пружинный зажим

Заводской номер: GB894.1-86 Количество на модель: 1
GB894.1-86
1
23

Номер детали на чертеже:

23

Корректирующая прокладка

Заводской номер: ZL16.2.1-7 Количество на модель: 11
ZL16.2.1-7
11
24

Номер детали на чертеже:

24

Главный редуктор

Заводской номер: ZL16.2.1-11 Количество на модель: 1
ZL16.2.1-11
1
25

Номер детали на чертеже:

25

фиксатор

Заводской номер: 2402D-367 Количество на модель: 6
2402D-367
6
26

Номер детали на чертеже:

26

Гайка

Заводской номер: GB6171-86 Количество на модель: 20
GB6171-86
20
27

Номер детали на чертеже:

27

Дифференциал

Заводской номер: 2402D-317 Количество на модель: 1
2402D-317
1
28

Номер детали на чертеже:

28

Фиксатор

Заводской номер: 2402D-357 Количество на модель: 6
2402D-357
6
30

Номер детали на чертеже:

30

Регулировочная гайка

Заводской номер: 2402D-381 Количество на модель: 2
2402D-381
2
31

Номер детали на чертеже:

31

Фиксатор

Заводской номер: 2402D-383 Количество на модель: 2
2402D-383
2
32

Номер детали на чертеже:

32

Фиксатор

Заводской номер: 2402D-384 Количество на модель: 2
2402D-384
2
33

Номер детали на чертеже:

33

Болт

Заводской номер: GB5781-86 Количество на модель: 4
GB5781-86
4
34

Номер детали на чертеже:

34

Крышка подшипника дифференциала

Заводской номер: ZL16.2.1-12 Количество на модель: 2
ZL16.2.1-12
2
35

Номер детали на чертеже:

35

Фиксирующая прокладка

Заводской номер: 2402D-121 Количество на модель: 4
2402D-121
4
36

Номер детали на чертеже:

36

Болт

Заводской номер: 2402D-119 Количество на модель: 4
2402D-119
4
37

Номер детали на чертеже:

37

Шайба шестерни полувала

Заводской номер: 2402D-336 Количество на модель: 2
2402D-336
2
38

Номер детали на чертеже:

38

Шестерня полувала

Заводской номер: 2402D-335 Количество на модель: 2
2402D-335
2
39

Номер детали на чертеже:

39

Перекрестный вал

Заводской номер: 2402D-331 Количество на модель: 1
2402D-331
1
40

Номер детали на чертеже:

40

Планетарная шестерня

Заводской номер: 2402D-345 Количество на модель: 4
2402D-345
4
41

Номер детали на чертеже:

41

Прокладка планетарной шестерни

Заводской номер: 2402D-346 Количество на модель: 4
2402D-346
4
42

Номер детали на чертеже:

42

Правый дифференциал

Заводской номер: 2402D-318 Количество на модель: 1
2402D-318
1
43

Номер детали на чертеже:

43

Болт

Заводской номер: 2402D-366 Количество на модель: 8
2402D-366
8
44

Номер детали на чертеже:

44

Ведомая спиральная шестерня

Заводской номер: ZL30.2.1-3 Количество на модель: 1
ZL30.2.1-3
1
45

Номер детали на чертеже:

45

Болт М14x1.5

Заводской номер: 2402D-356 Количество на модель: 12
2402D-356
12
