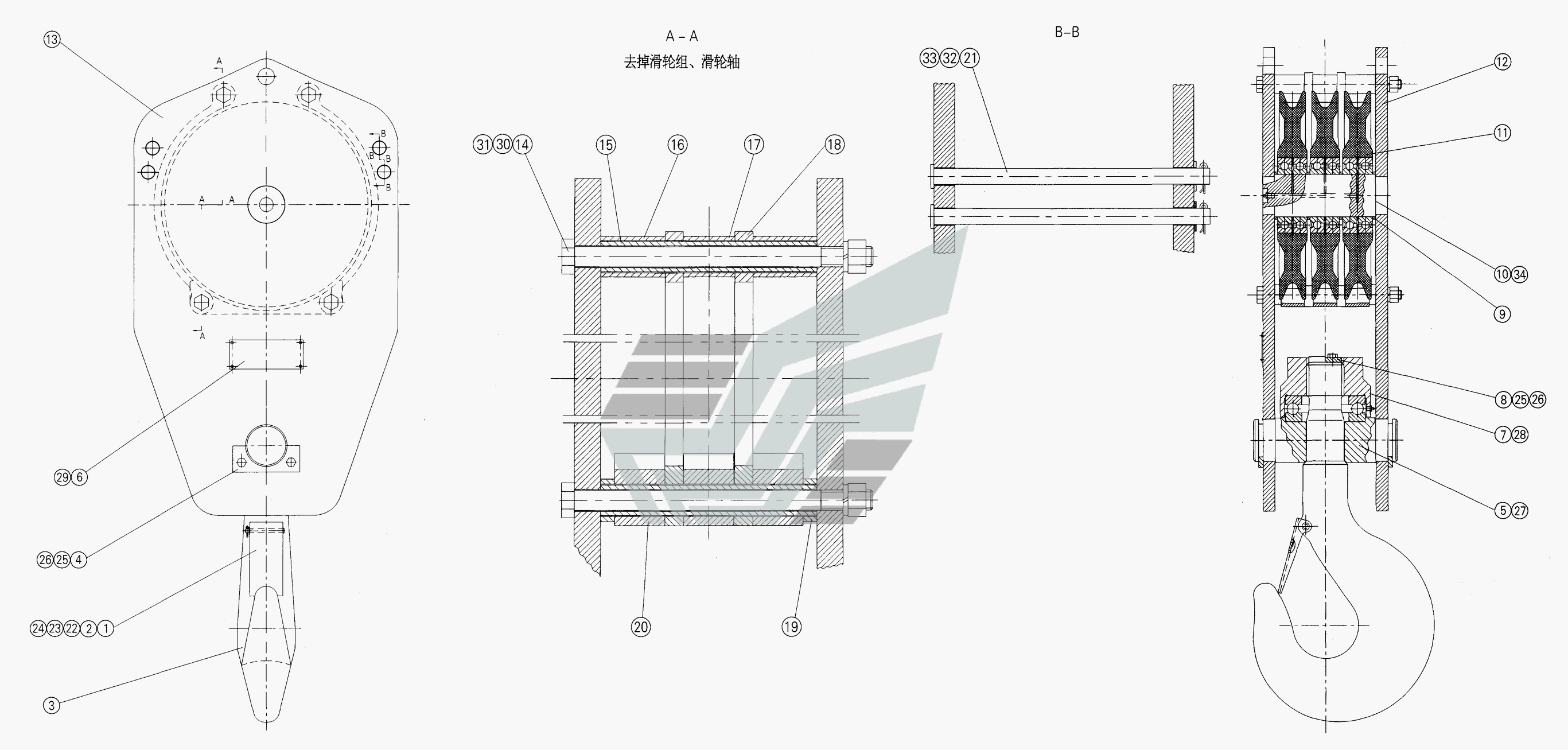

11415659 Mid Boom Hook QY70K. Каталог 2010г.

11411343 Sub hook QY70K QY65K.01.9 Pulley QY70K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Retaining Plate

Заводской номер: QY35K.01-1 Количество на модель: 1
QY35K.01-1
1
2

Номер детали на чертеже:

2

Spring

Заводской номер: QY35K.01-2 Количество на модель: 1
QY35K.01-2
1
3

Номер детали на чертеже:

3

Hook

Заводской номер: QY35K.01-3 Количество на модель: 1
QY35K.01-3
1
4

Номер детали на чертеже:

4

Retaining Plate

Заводской номер: QY35K.01-4 Количество на модель: 2
QY35K.01-4
2
5

Номер детали на чертеже:

5

Cross Beam

Заводской номер: QY35K.01-5 Количество на модель: 1
QY35K.01-5
1
6

Номер детали на чертеже:

6

Scutcheon

Заводской номер: QY70K.34-1 Количество на модель: 1
QY70K.34-1
1
7

Номер детали на чертеже:

7

Round Nut

Заводской номер: QY35K.01-7 Количество на модель: 1
QY35K.01-7
1
8

Номер детали на чертеже:

8

Protecting Plate

Заводской номер: QY35K.01-8 Количество на модель: 1
QY35K.01-8
1
9

Номер детали на чертеже:

9

Sleeve

Заводской номер: QY70K.34-2 Количество на модель: 4
QY70K.34-2
4
10

Номер детали на чертеже:

10

Pulley Shaft

Заводской номер: QY70K.34-3 Количество на модель: 1
QY70K.34-3
1
11

Номер детали на чертеже:

11

Pulley component

Заводской номер: QY65K.01.9 Количество на модель: 3
QY65K.01.9
3
12

Номер детали на чертеже:

12

Right Stand Plate

Заводской номер: QY70K.34-4 Количество на модель: 1
QY70K.34-4
1
13

Номер детали на чертеже:

13

Left Stand Plate

Заводской номер: QY70K.34-5 Количество на модель: 1
QY70K.34-5
1
14

Номер детали на чертеже:

14

Assembling Bolt

Заводской номер: QY70K.34.6 Количество на модель: 4
QY70K.34.6
4
15

Номер детали на чертеже:

15

Steel Tube

Заводской номер: QY35K.01-17 Количество на модель: 4
QY35K.01-17
4
16

Номер детали на чертеже:

16

Steel Tube

Заводской номер: QY35K.01-20 Количество на модель: 4
QY35K.01-20
4
17

Номер детали на чертеже:

17

Steel Tube

Заводской номер: QY70K.34-7 Количество на модель: 2
QY70K.34-7
2
18

Номер детали на чертеже:

18

Plate

Заводской номер: 12102829 Количество на модель: 4
12102829
4
19

Номер детали на чертеже:

19

Washer

Заводской номер: 12102497 Количество на модель: 4
12102497
4
20

Номер детали на чертеже:

20

Rope Guide

Заводской номер: QY70K.34-8 Количество на модель: 3
QY70K.34-8
3
21

Номер детали на чертеже:

21

Pin Shaft

Заводской номер: QY70K.34-9 Количество на модель: 4
QY70K.34-9
4
22

Номер детали на чертеже:

22

Pin Shaft B8x80

Заводской номер: 10470364 Количество на модель: 1
10470364
1
23

Номер детали на чертеже:

23

Pin 3.2x20

Заводской номер: 10470001 Количество на модель: 1
10470001
1
24

Номер детали на чертеже:

24

Washer 8

Заводской номер: 10440062 Количество на модель: 1
10440062
1
25

Номер детали на чертеже:

25

Bolt M12x40

Заводской номер: 10410040 Количество на модель: 6
10410040
6
26

Номер детали на чертеже:

26

Washer 12

Заводской номер: 10440010 Количество на модель: 6
10440010
6
27

Номер детали на чертеже:

27

Bearing 51320

Заводской номер: 10510094 Количество на модель: 1
10510094
1
28

Номер детали на чертеже:

28

Oil Cup М8x1

Заводской номер: 10810011 Количество на модель: 1
10810011
1
29

Номер детали на чертеже:

29

Rivet 3x6

Заводской номер: 10460052 Количество на модель: 4
10460052
4
30

Номер детали на чертеже:

30

Nut M20

Заводской номер: 10430008 Количество на модель: 4
10430008
4
31

Номер детали на чертеже:

31

Washer 20

Заводской номер: 10440015 Количество на модель: 4
10440015
4
32

Номер детали на чертеже:

32

Pin 3.2x40

Заводской номер: 10470235 Количество на модель: 4
10470235
4
33

Номер детали на чертеже:

33

Washer 20

Заводской номер: 10440127 Количество на модель: 4
10440127
4
34

Номер детали на чертеже:

34

Washer 10

Заводской номер: 10810006 Количество на модель: 1
10810006
1
35

Номер детали на чертеже:

35

Nameplate

Заводской номер: 11212626 Количество на модель: 1
11212626
1
