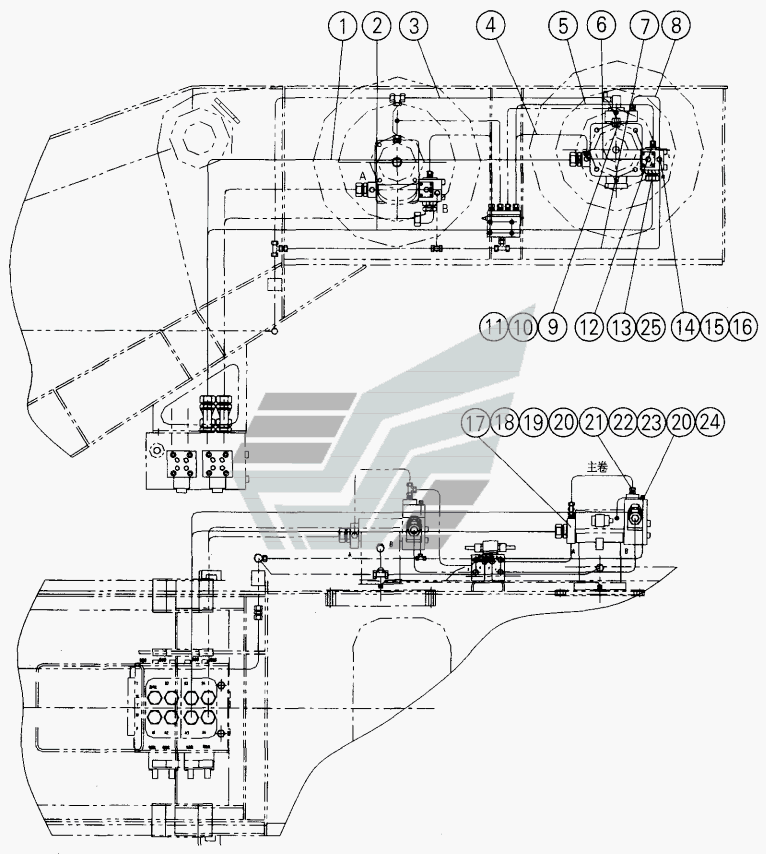

08613079 The Main Winch Pipes QY70K. Каталог 2010г.

08613078 Pipes of lifting mech QY70K 08613080 The Auxiliary Winch Pipes QY70K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Seamlesstube d.30x3

Заводской номер: 08770826 Количество на модель: 1
08770826
1
2

Номер детали на чертеже:

2

Seamlesstube d.30x3

Заводской номер: 08770825 Количество на модель: 1
08770825
1
3

Номер детали на чертеже:

3

Seamlesstube d.15x2

Заводской номер: 08770824 Количество на модель: 1
08770824
1
4

Номер детали на чертеже:

4

Seamless tube d.8x1.5

Заводской номер: 08770823 Количество на модель: 1
08770823
1
5

Номер детали на чертеже:

5

Seamless tube d.8x1.5

Заводской номер: 08770822 Количество на модель: 1
08770822
1
6

Номер детали на чертеже:

6

Seamless tube d.8x1.5

Заводской номер: 08770821 Количество на модель: 1
08770821
1
7

Номер детали на чертеже:

7

Seamless tube d.8x1.5

Заводской номер: 08770820 Количество на модель: 1
08770820
1
8

Номер детали на чертеже:

8

Seamless tube d.8x1.5

Заводской номер: 08770819 Количество на модель: 1
08770819
1
9

Номер детали на чертеже:

9

Pipe coupling

Заводской номер: 20120025 Количество на модель: 1
20120025
1
10

Номер детали на чертеже:

10

Nut

Заводской номер: 20430001 Количество на модель: 2
20430001
2
11

Номер детали на чертеже:

11

Cutting ring

Заводской номер: 20120042 Количество на модель: 2
20120042
2
12

Номер детали на чертеже:

12

Flange

Заводской номер: 10123190 Количество на модель: 1
10123190
1
13

Номер детали на чертеже:

13

Flange

Заводской номер: 10124142 Количество на модель: 1
10124142
1
14

Номер детали на чертеже:

14

Balance valve

Заводской номер: 20100187 Количество на модель: 1
20100187
1
15

Номер детали на чертеже:

15

Bolt M12x100

Заводской номер: 10420278 Количество на модель: 4
10420278
4
16

Номер детали на чертеже:

16

Washer 12

Заводской номер: 10440010 Количество на модель: 4
10440010
4
17

Номер детали на чертеже:

17

Flange Fitting

Заводской номер: 20120860 Количество на модель: 1
20120860
1
18

Номер детали на чертеже:

18

Nut

Заводской номер: 20121585 Количество на модель: 4
20121585
4
19

Номер детали на чертеже:

19

Cutting ring

Заводской номер: 20120554 Количество на модель: 4
20120554
4
20

Номер детали на чертеже:

20

Fitting

Заводской номер: 20121679 Количество на модель: 2
20121679
2
21

Номер детали на чертеже:

21

Pipe coupling

Заводской номер: 20120997 Количество на модель: 1
20120997
1
22

Номер детали на чертеже:

22

Nut

Заводской номер: 20120538 Количество на модель: 10
20120538
10
23

Номер детали на чертеже:

23

Cutting ring

Заводской номер: 20120537 Количество на модель: 10
20120537
10
24

Номер детали на чертеже:

24

Fitting G8/G1/4

Заводской номер: 10120692 Количество на модель: 2
10120692
2
25

Номер детали на чертеже:

25

Pipe coupling

Заводской номер: 20120549 Количество на модель: 1
20120549
1
