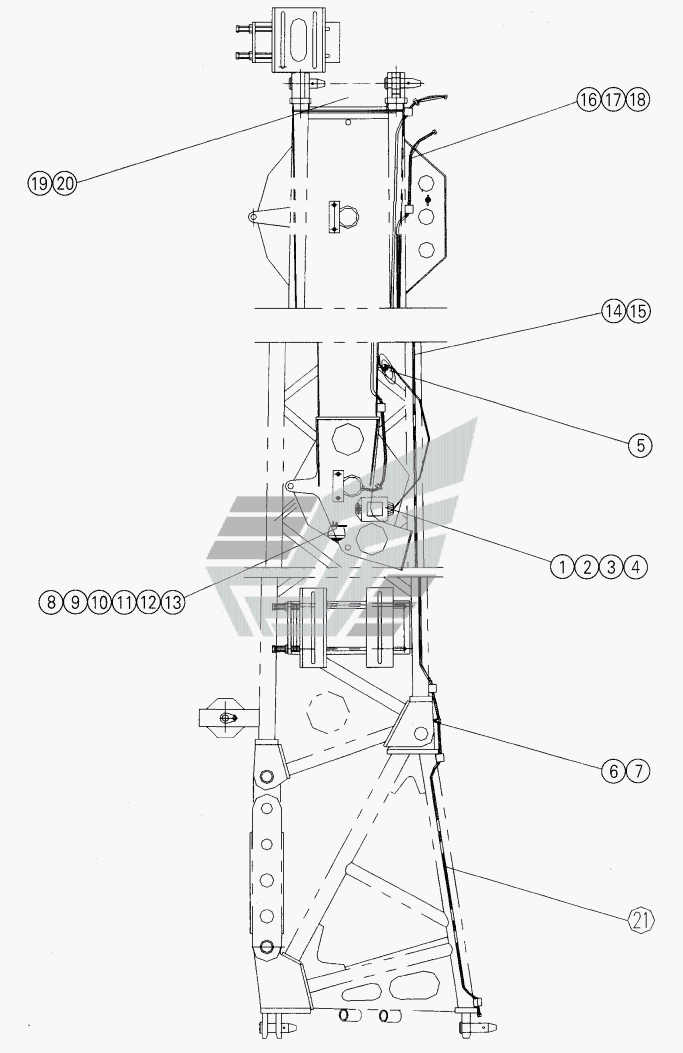

10220132 The jib boom electric system QY70K. Каталог 2010г.

05611003 Boom electric system QY70K 10220269 Boom end single pulley electric system QY70K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Nut M10

Заводской номер: 10430004 Количество на модель: 1
10430004
1
2

Номер детали на чертеже:

2

Washer 10

Заводской номер: 10440009 Количество на модель: 1
10440009
1
3

Номер детали на чертеже:

3

Washer 10

Заводской номер: 10440006 Количество на модель: 1
10440006
1
4

Номер детали на чертеже:

4

Heigh limit switch

Заводской номер: 10240038 Количество на модель: 1
10240038
1
5

Номер детали на чертеже:

5

Ring

Заводской номер: 11412226 Количество на модель: 1
11412226
1
6

Номер детали на чертеже:

6

Clip strip

Заводской номер: 11210123 Количество на модель: 10
11210123
10
7

Номер детали на чертеже:

7

Sleeve tube L=3000

Заводской номер: 10260163 Количество на модель: 1
10260163
1
8

Номер детали на чертеже:

8

Columniform plug

Заводской номер: 10230096 Количество на модель: 4
10230096
4
9

Номер детали на чертеже:

9

The jacket of cloumniform plug

Заводской номер: 10230093 Количество на модель: 4
10230093
4
10

Номер детали на чертеже:

10

Caution lamp

Заводской номер: 10200170 Количество на модель: 1
10200170
1
11

Номер детали на чертеже:

11

Nut M5

Заводской номер: 10430002 Количество на модель: 2
10430002
2
12

Номер детали на чертеже:

12

Washer 5

Заводской номер: 10440133 Количество на модель: 1
10440133
1
13

Номер детали на чертеже:

13

Sheet plug

Заводской номер: 10230040 Количество на модель: 1
10230040
1
14

Номер детали на чертеже:

14

Jib boom binded wire I

Заводской номер: 12102721 Количество на модель: 1
12102721
1
15

Номер детали на чертеже:

15

Jib boom binded wire II

Заводской номер: 12102720 Количество на модель: 1
12102720
1
16

Номер детали на чертеже:

16

Columniform jack

Заводской номер: 10230098 Количество на модель: 4
10230098
4
17

Номер детали на чертеже:

17

The jacket of columniform jack

Заводской номер: 10230094 Количество на модель: 4
10230094
4
18

Номер детали на чертеже:

18

Clip strip

Заводской номер: 11210106 Количество на модель: 50
11210106
50
19

Номер детали на чертеже:

19

30209088

Заводской номер: 30209088 Количество на модель: 1
30209088
1
20

Номер детали на чертеже:

20

Sleeve tube

Заводской номер: 21210075 Количество на модель: 1
21210075
1
21

Номер детали на чертеже:

21

Jib boom electric system welded construction

Заводской номер: 12102722 Количество на модель: 1
12102722
1
