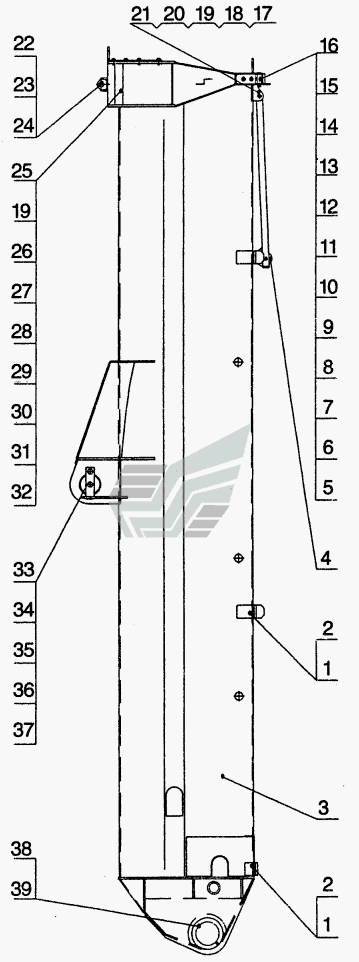

QY65K.02II.1 Base Boom QY65K. Каталог 2010г.

QY65K.02II Boom QY65K QY65K.02II.1.2 Roll QY65K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Base boom structure

Заводской номер: QY65K.02II.1.1 Количество на модель: 1
QY65K.02II.1.1
1
2

Номер детали на чертеже:

2

Roller

Заводской номер: QY65K.02II.1.2 Количество на модель: 1
QY65K.02II.1.2
1
3

Номер детали на чертеже:

3

Slleve

Заводской номер: QY25K.02II.1-3 Количество на модель: 2
QY25K.02II.1-3
2
4

Номер детали на чертеже:

4

Plate

Заводской номер: QY65K.02II.1-3 Количество на модель: 1
QY65K.02II.1-3
1
5

Номер детали на чертеже:

5

Plate

Заводской номер: QY65K.02II.1-4 Количество на модель: 1
QY65K.02II.1-4
1
6

Номер детали на чертеже:

6

Bolt

Заводской номер: QY25K.02II.1-6 Количество на модель: 6
QY25K.02II.1-6
6
7

Номер детали на чертеже:

7

Support

Заводской номер: QY25K.02II.1-7 Количество на модель: 2
QY25K.02II.1-7
2
8

Номер детали на чертеже:

8

Slider

Заводской номер: QY65K.02II.1-11 Количество на модель: 2
QY65K.02II.1-11
2
9

Номер детали на чертеже:

9

Skids

Заводской номер: QY65K.02II.1-5 Количество на модель: 3
QY65K.02II.1-5
3
10

Номер детали на чертеже:

10

Shaft Bushing

Заводской номер: QY50K.02II.1-6 Количество на модель: 2
QY50K.02II.1-6
2
11

Номер детали на чертеже:

11

Cover Plate

Заводской номер: QY50K.02II.1-7 Количество на модель: 2
QY50K.02II.1-7
2
12

Номер детали на чертеже:

12

Screw M8x25

Заводской номер: 10420079 Количество на модель: 3
10420079
3
13

Номер детали на чертеже:

13

Bushing

Заводской номер: QY25K.02II.1.14-2 Количество на модель: 5
QY25K.02II.1.14-2
5
14

Номер детали на чертеже:

14

Slider

Заводской номер: QY65K.02II.1-6 Количество на модель: 2
QY65K.02II.1-6
2
15

Номер детали на чертеже:

15

Mat

Заводской номер: QY50K.02II.1-10 Количество на модель: 2
QY50K.02II.1-10
2
16

Номер детали на чертеже:

16

Slider

Заводской номер: QY65K.02II.1-7 Количество на модель: 2
QY65K.02II.1-7
2
17

Номер детали на чертеже:

17

Mat

Заводской номер: QY65K.02II.1-8 Количество на модель: 2
QY65K.02II.1-8
2
18

Номер детали на чертеже:

18

Mat

Заводской номер: QY65K.02II.1-9 Количество на модель: 4
QY65K.02II.1-9
4
19

Номер детали на чертеже:

19

Mat

Заводской номер: QY65K.02II.1-10 Количество на модель: 4
QY65K.02II.1-10
4
20

Номер детали на чертеже:

20

Retaining plate

Заводской номер: QY50K.02II-1-15 Количество на модель: 1
QY50K.02II-1-15
1
21

Номер детали на чертеже:

21

Pin Shaft

Заводской номер: QY50K.02II.1-16 Количество на модель: 1
QY50K.02II.1-16
1
22

Номер детали на чертеже:

22

Bushing

Заводской номер: QY50K.02II.1-17 Количество на модель: 2
QY50K.02II.1-17
2
23

Номер детали на чертеже:

23

Bolt M12x40

Заводской номер: 10410040 Количество на модель: 2
10410040
2
24

Номер детали на чертеже:

24

Washer 12

Заводской номер: 10440010 Количество на модель: 10
10440010
10
25

Номер детали на чертеже:

25

Washer 12

Заводской номер: 10440123 Количество на модель: 4
10440123
4
26

Номер детали на чертеже:

26

Nut M12

Заводской номер: 10430005 Количество на модель: 2
10430005
2
28

Номер детали на чертеже:

28

Washer 8

Заводской номер: 10440062 Количество на модель: 1
10440062
1
29

Номер детали на чертеже:

29

Washer 8

Заводской номер: 10440001 Количество на модель: 1
10440001
1
30

Номер детали на чертеже:

30

Nut М8

Заводской номер: 10430001 Количество на модель: 1
10430001
1
31

Номер детали на чертеже:

31

Nut M16

Заводской номер: 10430078 Количество на модель: 6
10430078
6
32

Номер детали на чертеже:

32

Pin B16x80

Заводской номер: 10470107 Количество на модель: 4
10470107
4
33

Номер детали на чертеже:

33

Pin 4x30

Заводской номер: 10470007 Количество на модель: 4
10470007
4
34

Номер детали на чертеже:

34

Screw M8x10

Заводской номер: 10420092 Количество на модель: 9
10420092
9
35

Номер детали на чертеже:

35

Washer 10

Заводской номер: 10810006 Количество на модель: 2
10810006
2
36

Номер детали на чертеже:

36

Bolt M12x25

Заводской номер: 10420004 Количество на модель: 8
10420004
8
37

Номер детали на чертеже:

37

Pin 6.3x50

Заводской номер: 10470012 Количество на модель: 2
10470012
2
38

Номер детали на чертеже:

38

Bolt M20x40

Заводской номер: 10410324 Количество на модель: 2
10410324
2
39

Номер детали на чертеже:

39

Washer 20

Заводской номер: 10440015 Количество на модель: 2
10440015
2
QY65K.02II Boom QY65K QY65K.02II.1.2 Roll QY65K
