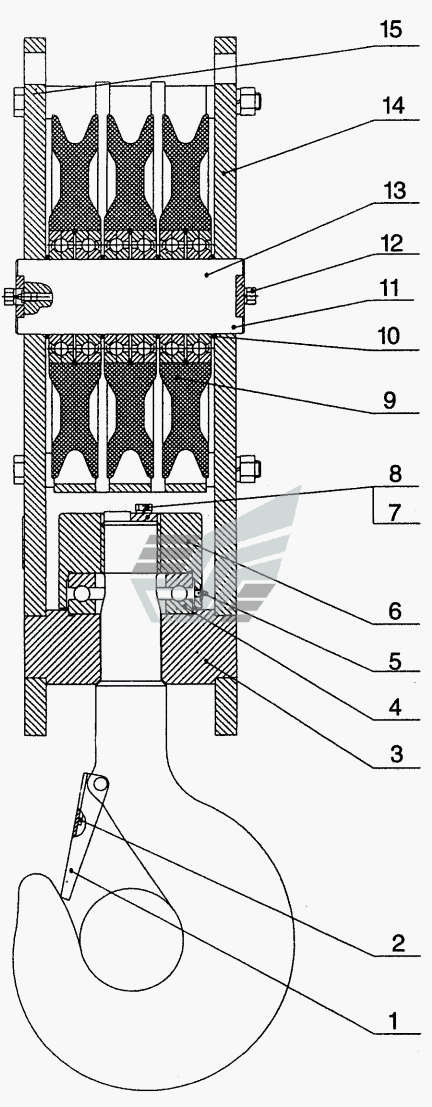

QY65K.34 Mid Boom Hook QY65K. Каталог 2010г.

QY35K.29 Sub-hook QY65K QY65K.90.1 Steel Cable and Ringing QY65K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Retaining plate

Заводской номер: QY16K.01-1 Количество на модель: 1
QY16K.01-1
1
2

Номер детали на чертеже:

2

Spring

Заводской номер: QY16K.01-2 Количество на модель: 1
QY16K.01-2
1
3

Номер детали на чертеже:

3

Cross beam

Заводской номер: QY65K.34-1 Количество на модель: 1
QY65K.34-1
1
4

Номер детали на чертеже:

4

Bearing 51317

Заводской номер: 10510093 Количество на модель: 1
10510093
1
6

Номер детали на чертеже:

6

Round nut

Заводской номер: QY16K.01-6 Количество на модель: 1
QY16K.01-6
1
7

Номер детали на чертеже:

7

Bolt M12x35

Заводской номер: 10410043 Количество на модель: 1
10410043
1
8

Номер детали на чертеже:

8

Washer 12

Заводской номер: 10440010 Количество на модель: 1
10440010
1
9

Номер детали на чертеже:

9

Pulley

Заводской номер: QY65K.01.8 Количество на модель: 3
QY65K.01.8
3
10

Номер детали на чертеже:

10

Sleeve

Заводской номер: QY65K.01-7 Количество на модель: 4
QY65K.01-7
4
11

Номер детали на чертеже:

11

Pulley shaft

Заводской номер: QY65K.34-2 Количество на модель: 1
QY65K.34-2
1
12

Номер детали на чертеже:

12

Bolt M10x35

Заводской номер: 10410058 Количество на модель: 4
10410058
4
13

Номер детали на чертеже:

13

Right Retaining plate

Заводской номер: QY65K.34-3 Количество на модель: 1
QY65K.34-3
1
14

Номер детали на чертеже:

14

Right stand plate

Заводской номер: QY65K.34-5 Количество на модель: 1
QY65K.34-5
1
15

Номер детали на чертеже:

15

Left stand plate

Заводской номер: QY65K.34-6 Количество на модель: 1
QY65K.34-6
1
