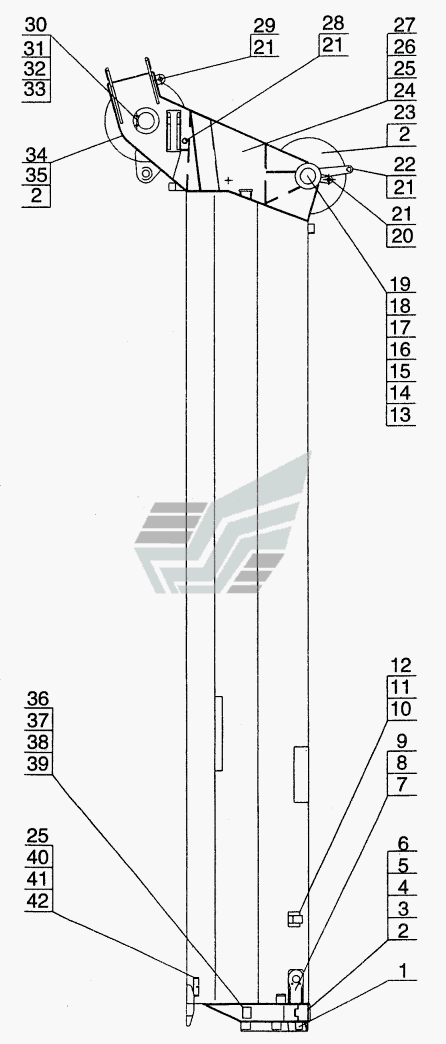

QY65K.02II.5 5th Section QY65K. Каталог 2010г.

QY65K.02II.4 4th Section QY65K QY65K.02 II.6 Telescoping Units QY65K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fifth section structure

Заводской номер: QY65K.02II.5.1 Количество на модель: 1
QY65K.02II.5.1
1
2

Номер детали на чертеже:

2

Washer 10

Заводской номер: 10810006 Количество на модель: 6
10810006
6
3

Номер детали на чертеже:

3

Slider

Заводской номер: QY65K.02II.5-11 Количество на модель: 2
QY65K.02II.5-11
2
4

Номер детали на чертеже:

4

Plate t2x88x85

Заводской номер: QY25K.02II.4-25 Количество на модель: 4
QY25K.02II.4-25
4
5

Номер детали на чертеже:

5

Plate t1x88x85

Заводской номер: QY25K.02II.4-26 Количество на модель: 4
QY25K.02II.4-26
4
6

Номер детали на чертеже:

6

Pin

Заводской номер: QY25K.02II.2-8 Количество на модель: 2
QY25K.02II.2-8
2
7

Номер детали на чертеже:

7

Slider

Заводской номер: QY65K.02II.5-13 Количество на модель: 2
QY65K.02II.5-13
2
8

Номер детали на чертеже:

8

Mat

Заводской номер: QY65K.02II.5-14 Количество на модель: 4
QY65K.02II.5-14
4
9

Номер детали на чертеже:

9

Screw M10x20

Заводской номер: 10420049 Количество на модель: 4
10420049
4
10

Номер детали на чертеже:

10

Track

Заводской номер: QY65K.02II.5-12 Количество на модель: 2
QY65K.02II.5-12
2
11

Номер детали на чертеже:

11

Screw M8x25

Заводской номер: 10420079 Количество на модель: 2
10420079
2
12

Номер детали на чертеже:

12

Screw M8x50

Заводской номер: 10420432 Количество на модель: 2
10420432
2
13

Номер детали на чертеже:

13

Shaft

Заводской номер: QY50K.02II.5-19 Количество на модель: 1
QY50K.02II.5-19
1
14

Номер детали на чертеже:

14

Cover Plate

Заводской номер: QY50K.02II.5-20 Количество на модель: 2
QY50K.02II.5-20
2
15

Номер детали на чертеже:

15

Bolt

Заводской номер: QY50K.02II.5-21 Количество на модель: 1
QY50K.02II.5-21
1
16

Номер детали на чертеже:

16

Bracket

Заводской номер: QY50K.02II.5.4 Количество на модель: 1
QY50K.02II.5.4
1
17

Номер детали на чертеже:

17

Sleeve

Заводской номер: QY50K.02II.5-5 Количество на модель: 2
QY50K.02II.5-5
2
18

Номер детали на чертеже:

18

Sleeve

Заводской номер: QY50K.02II.5-6 Количество на модель: 1
QY50K.02II.5-6
1
19

Номер детали на чертеже:

19

Nut M16

Заводской номер: 10430007 Количество на модель: 2
10430007
2
20

Номер детали на чертеже:

20

Pin B20x70

Заводской номер: 10470139 Количество на модель: 1
10470139
1
21

Номер детали на чертеже:

21

Rope Hold

Заводской номер: QY50K.02II.5-2 Количество на модель: 1
QY50K.02II.5-2
1
22

Номер детали на чертеже:

22

Clip

Заводской номер: QY50K.02II.5-3 Количество на модель: 7
QY50K.02II.5-3
7
23

Номер детали на чертеже:

23

Pulley

Заводской номер: QY35K.02.4.8 Количество на модель: 6
QY35K.02.4.8
6
24

Номер детали на чертеже:

24

Bolt M8x16

Заводской номер: 10410026 Количество на модель: 2
10410026
2
25

Номер детали на чертеже:

25

Washer 8

Заводской номер: 10440062 Количество на модель: 4
10440062
4
26

Номер детали на чертеже:

26

Washer 8

Заводской номер: 10440001 Количество на модель: 2
10440001
2
27

Номер детали на чертеже:

27

Cover plate

Заводской номер: QY65K.02II.5-2 Количество на модель: 1
QY65K.02II.5-2
1
28

Номер детали на чертеже:

28

Rope Hold

Заводской номер: QY50K.02II.5-9 Количество на модель: 1
QY50K.02II.5-9
1
29

Номер детали на чертеже:

29

Rope hold

Заводской номер: QY65K.02II.5-3 Количество на модель: 1
QY65K.02II.5-3
1
30

Номер детали на чертеже:

30

Bolt M12x20

Заводской номер: 10410070 Количество на модель: 4
10410070
4
31

Номер детали на чертеже:

31

Washer 12

Заводской номер: 10440010 Количество на модель: 4
10440010
4
32

Номер детали на чертеже:

32

Pin shaft

Заводской номер: QY65K.02II.5-4 Количество на модель: 1
QY65K.02II.5-4
1
33

Номер детали на чертеже:

33

Retaining Plate

Заводской номер: QY25K.02II.4-13 Количество на модель: 1
QY25K.02II.4-13
1
34

Номер детали на чертеже:

34

Sleeve

Заводской номер: QY65K.02II.5-5 Количество на модель: 5
QY65K.02II.5-5
5
35

Номер детали на чертеже:

35

Pulley

Заводской номер: QY65K.02II.5.6 Количество на модель: 6
QY65K.02II.5.6
6
36

Номер детали на чертеже:

36

Slider

Заводской номер: QY65K.02II5-8A Количество на модель: 2
QY65K.02II5-8A
2
37

Номер детали на чертеже:

37

Mat

Заводской номер: QY65K.02II.5-9 Количество на модель: 2
QY65K.02II.5-9
2
38

Номер детали на чертеже:

38

Mat

Заводской номер: QY65K.02II.5-10 Количество на модель: 2
QY65K.02II.5-10
2
39

Номер детали на чертеже:

39

Screw M8x30

Заводской номер: 10420027 Количество на модель: 2
10420027
2
40

Номер детали на чертеже:

40

Screw M8x20

Заводской номер: 10420034 Количество на модель: 2
10420034
2
41

Номер детали на чертеже:

41

Slider

Заводской номер: QY65K.02II.5-7 Количество на модель: 2
QY65K.02II.5-7
2
42

Номер детали на чертеже:

42

Mat

Заводской номер: QY50K.02II.5-15 Количество на модель: 4
QY50K.02II.5-15
4
