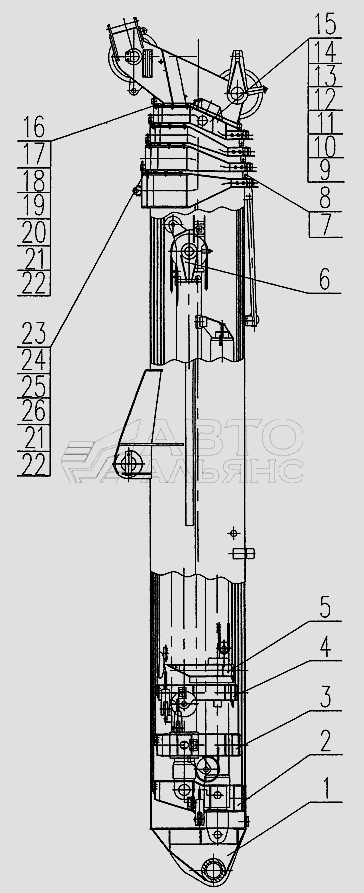

Стрела QY50K. Каталог 2010г.

Крюк QY50K Стрела QY50K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Base Boom

Заводской номер: QY50K.02II.1 Количество на модель: 1
QY50K.02II.1
1

Номер детали на чертеже:

Washer 8

Заводской номер: 10440062 Количество на модель: 8
10440062
8

Номер детали на чертеже:

Retaining Block

Заводской номер: QY25K.02II-11 Количество на модель: 3
QY25K.02II-11
3

Номер детали на чертеже:

Mat

Заводской номер: QY25K.02II-12 Количество на модель: 3
QY25K.02II-12
3

Номер детали на чертеже:

Mat

Заводской номер: QY25K.02II-13 Количество на модель: 3
QY25K.02II-13
3

Номер детали на чертеже:

Mat

Заводской номер: QY25K.02II-14 Количество на модель: 3
QY25K.02II-14
3

Номер детали на чертеже:

Mat

Заводской номер: QY25K.02II-15 Количество на модель: 6
QY25K.02II-15
6

Номер детали на чертеже:

Screw M12x50

Заводской номер: 10420283 Количество на модель: 8
10420283
8

Номер детали на чертеже:

Washer 12

Заводской номер: 10440010 Количество на модель: 8
10440010
8

Номер детали на чертеже:

Retaining Block

Заводской номер: QY50K.02II-7 Количество на модель: 1
QY50K.02II-7
1

Номер детали на чертеже:

Mat

Заводской номер: QY50K.02II-8 Количество на модель: 1
QY50K.02II-8
1

Номер детали на чертеже:

Mat

Заводской номер: QY50K.02II-9 Количество на модель: 1
QY50K.02II-9
1

Номер детали на чертеже:

Washer 8

Заводской номер: 10440001 Количество на модель: 8
10440001
8

Номер детали на чертеже:

Bolt M8x10

Заводской номер: 10410780 Количество на модель: 8
10410780
8

Номер детали на чертеже:

2nd Section

Заводской номер: QY50K.02II.2 Количество на модель: 1
QY50K.02II.2
1

Номер детали на чертеже:

3rd Section

Заводской номер: QY50K.02II.3 Количество на модель: 1
QY50K.02II.3
1

Номер детали на чертеже:

4th Section

Заводской номер: QY50K.02II.4 Количество на модель: 1
QY50K.02II.4
1

Номер детали на чертеже:

Fifth Section

Заводской номер: QY50K.02II.5 Количество на модель: 1
QY50K.02II.5
1

Номер детали на чертеже:

Telescoping Units

Заводской номер: QY50K.02II.6 Количество на модель: 1
QY50K.02II.6
1

Номер детали на чертеже:

Bolt

Заводской номер: QY25K.02II-10 Количество на модель: 15
QY25K.02II-10
15

Номер детали на чертеже:

Nut M16

Заводской номер: 10430153 Количество на модель: 15
10430153
15

Номер детали на чертеже:

Tutelage Plate

Заводской номер: QY25K.02II.6 Количество на модель: 2
QY25K.02II.6
2

Номер детали на чертеже:

Plate

Заводской номер: QY25K.02II-7 Количество на модель: 4
QY25K.02II-7
4

Номер детали на чертеже:

Plate

Заводской номер: QY25K.02II-8 Количество на модель: 4
QY25K.02II-8
4

Номер детали на чертеже:

Plate

Заводской номер: QY25K.02II-9 Количество на модель: 2
QY25K.02II-9
2

Номер детали на чертеже:

Mat

Заводской номер: QY50K.02II-10 Количество на модель: 1
QY50K.02II-10
1
