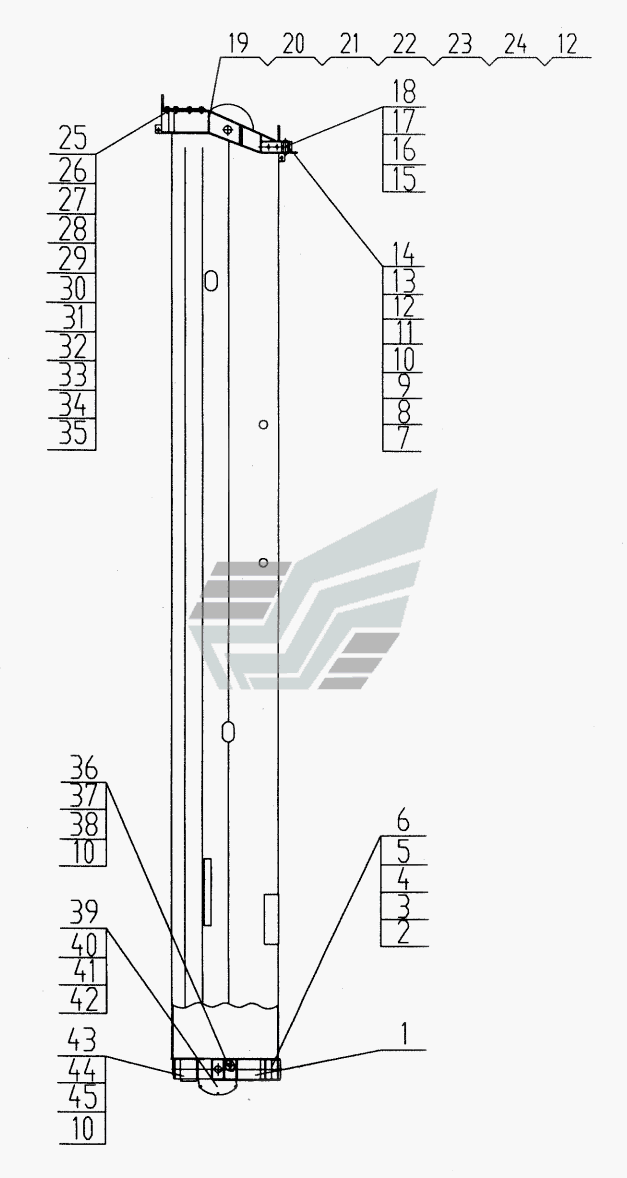

QY25K.02III.3 3rd Section QY25K. Каталог 2010г.

QY25K.02III.2 2nd Section QY25K QY25K.02III.4 4th Section QY25K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

3rd section structure

Заводской номер: QY25K.02III.3.1 Количество на модель: 1
QY25K.02III.3.1
1
2

Номер детали на чертеже:

2

Slider

Заводской номер: QY25K.02III.3-10 Количество на модель: 2
QY25K.02III.3-10
2
3

Номер детали на чертеже:

3

Mat

Заводской номер: QY25K.02II.3-5 Количество на модель: 4
QY25K.02II.3-5
4
4

Номер детали на чертеже:

4

Mat

Заводской номер: QY25K.02II.3-6 Количество на модель: 4
QY25K.02II.3-6
4
5

Номер детали на чертеже:

5

Pin

Заводской номер: QY25K.02II.2-8 Количество на модель: 2
QY25K.02II.2-8
2
6

Номер детали на чертеже:

6

Washer 10

Заводской номер: 10810006 Количество на модель: 2
10810006
2
7

Номер детали на чертеже:

7

Bolt

Заводской номер: QY25K.02II.1-6 Количество на модель: 6
QY25K.02II.1-6
6
8

Номер детали на чертеже:

8

Plate

Заводской номер: QY25K.02II.3-25 Количество на модель: 1
QY25K.02II.3-25
1
9

Номер детали на чертеже:

9

Plate

Заводской номер: QY25K.02II.3-26 Количество на модель: 1
QY25K.02II.3-26
1
10

Номер детали на чертеже:

10

Screw M8x25

Заводской номер: 10420206 Количество на модель: 3
10420206
3
11

Номер детали на чертеже:

11

Washer 8

Заводской номер: 10440001 Количество на модель: 5
10440001
5
12

Номер детали на чертеже:

12

Nut М8

Заводской номер: 10430001 Количество на модель: 1
10430001
1
13

Номер детали на чертеже:

13

Washer 8

Заводской номер: 10440131 Количество на модель: 1
10440131
1
14

Номер детали на чертеже:

14

Nut M16

Заводской номер: 10430078 Количество на модель: 6
10430078
6
15

Номер детали на чертеже:

15

Support

Заводской номер: QY25K.02II.1-7 Количество на модель: 2
QY25K.02II.1-7
2
16

Номер детали на чертеже:

16

Slider

Заводской номер: QY25K.02II.3-2 Количество на модель: 2
QY25K.02II.3-2
2
17

Номер детали на чертеже:

17

Pin B16x80

Заводской номер: 10470107 Количество на модель: 4
10470107
4
18

Номер детали на чертеже:

18

Pin 4x30

Заводской номер: 10470007 Количество на модель: 4
10470007
4
19

Номер детали на чертеже:

19

Retaining plate

Заводской номер: QY25K.02II.3-11 Количество на модель: 2
QY25K.02II.3-11
2
20

Номер детали на чертеже:

20

Bolt

Заводской номер: QY25K.02II.3-12 Количество на модель: 4
QY25K.02II.3-12
4
21

Номер детали на чертеже:

21

Sleeve

Заводской номер: QY25K.02II.3-13 Количество на модель: 2
QY25K.02II.3-13
2
22

Номер детали на чертеже:

22

Shaft

Заводской номер: QY25K.02II.3-14 Количество на модель: 2
QY25K.02II.3-14
2
23

Номер детали на чертеже:

23

Bushing

Заводской номер: QY25K.02II.3-15 Количество на модель: 2
QY25K.02II.3-15
2
24

Номер детали на чертеже:

24

Pulley

Заводской номер: QY25K.02II.3.19 Количество на модель: 2
QY25K.02II.3.19
2
26

Номер детали на чертеже:

26

Mat t1x121x125

Заводской номер: QY25K.02III.3-3 Количество на модель: 4
QY25K.02III.3-3
4
27

Номер детали на чертеже:

27

Mat

Заводской номер: QY25K.02III.3-4 Количество на модель: 2
QY25K.02III.3-4
2
28

Номер детали на чертеже:

28

Slider

Заводской номер: QY25K.02III.3-5A Количество на модель: 1
QY25K.02III.3-5A
1
29

Номер детали на чертеже:

29

Mat

Заводской номер: QY25K.02III.3-6 Количество на модель: 2
QY25K.02III.3-6
2
30

Номер детали на чертеже:

30

Slider

Заводской номер: QY25K.02III.3-7A Количество на модель: 1
QY25K.02III.3-7A
1
31

Номер детали на чертеже:

31

Slider

Заводской номер: QY25K.02III.3-8A Количество на модель: 1
QY25K.02III.3-8A
1
32

Номер детали на чертеже:

32

Retaining plate

Заводской номер: QY25K.02II.3-24 Количество на модель: 2
QY25K.02II.3-24
2
33

Номер детали на чертеже:

33

Slider

Заводской номер: QY25K.02III.3-9 Количество на модель: 1
QY25K.02III.3-9
1
34

Номер детали на чертеже:

34

Washer 12

Заводской номер: 10440010 Количество на модель: 8
10440010
8
35

Номер детали на чертеже:

35

Bolt M12x30

Заводской номер: 10420018 Количество на модель: 8
10420018
8
36

Номер детали на чертеже:

36

Mat

Заводской номер: QY25K.02II.2-14 Количество на модель: 4
QY25K.02II.2-14
4
37

Номер детали на чертеже:

37

Mat

Заводской номер: QY25K.02II.2-15 Количество на модель: 4
QY25K.02II.2-15
4
38

Номер детали на чертеже:

38

Slider

Заводской номер: QY25K.02II.3-10 Количество на модель: 2
QY25K.02II.3-10
2
39

Номер детали на чертеже:

39

Pulley

Заводской номер: QY25K.02II.3.3 Количество на модель: 2
QY25K.02II.3.3
2
40

Номер детали на чертеже:

40

Pin shaft

Заводской номер: QY25K.02II.3-7 Количество на модель: 2
QY25K.02II.3-7
2
41

Номер детали на чертеже:

41

Sleeve

Заводской номер: QY25K.02II.3-8 Количество на модель: 2
QY25K.02II.3-8
2
42

Номер детали на чертеже:

42

Shield Ring 40

Заводской номер: 10450016 Количество на модель: 2
10450016
2
43

Номер детали на чертеже:

43

Mat

Заводской номер: QY25K.02II.2-17 Количество на модель: 4
QY25K.02II.2-17
4
44

Номер детали на чертеже:

44

Mat

Заводской номер: QY25K.02II.2-18 Количество на модель: 4
QY25K.02II.2-18
4
45

Номер детали на чертеже:

45

Slider

Заводской номер: QY25K.02III.2-3 Количество на модель: 2
QY25K.02III.2-3
2
