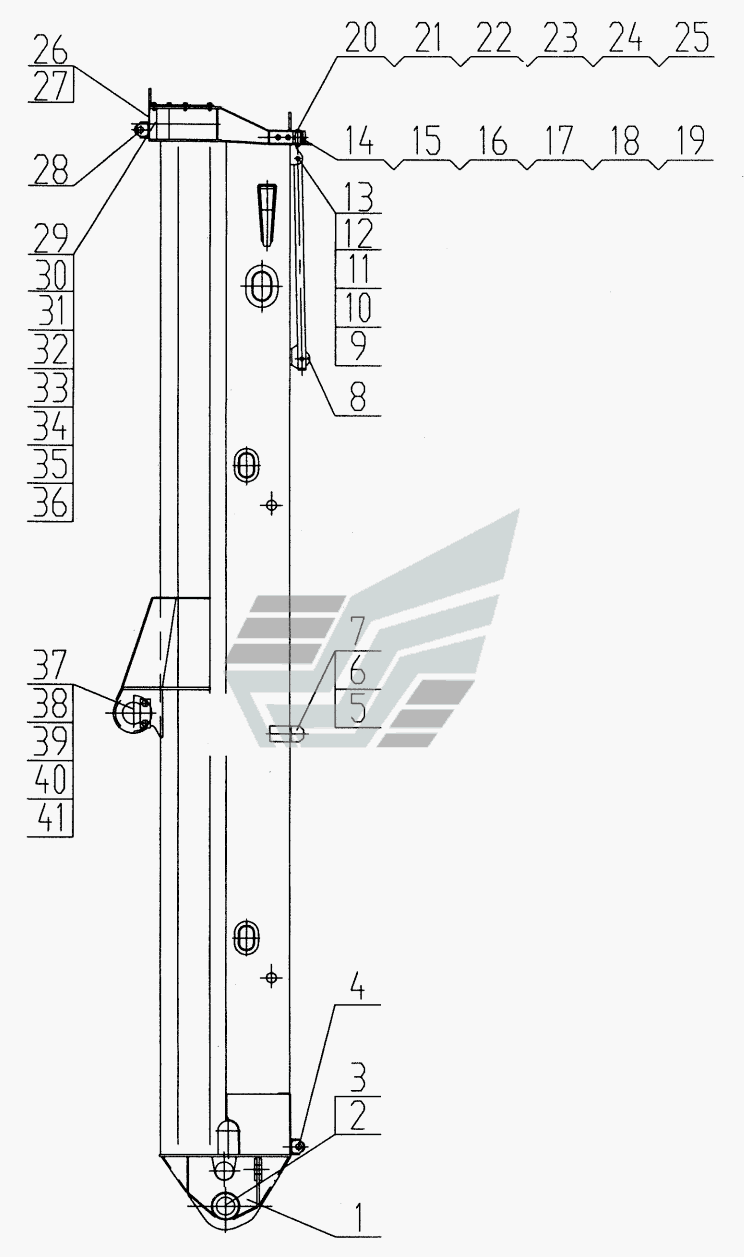

QY25.K.02III.1 Base Boom QY25K. Каталог 2010г.

QY25K.02III Boom QY25K QY25K.02III.2 2nd Section QY25K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Base boom structure

Заводской номер: QY25K.02III.1.1 Количество на модель: 1
QY25K.02III.1.1
1
2

Номер детали на чертеже:

2

Shaft bushing

Заводской номер: QY25K.02II.1-12 Количество на модель: 2
QY25K.02II.1-12
2
3

Номер детали на чертеже:

3

Washer 10

Заводской номер: 10810006 Количество на модель: 2
10810006
2
4

Номер детали на чертеже:

4

Rope roller

Заводской номер: QY25K.02II.1.11 Количество на модель: 1
QY25K.02II.1.11
1
5

Номер детали на чертеже:

5

Skids

Заводской номер: QY25K.02II.1-9 Количество на модель: 1
QY25K.02II.1-9
1
6

Номер детали на чертеже:

6

Bracket

Заводской номер: QY25K.02II.1.10 Количество на модель: 1
QY25K.02II.1.10
1
7

Номер детали на чертеже:

7

Screw M8x10

Заводской номер: 10420092 Количество на модель: 3
10420092
3
8

Номер детали на чертеже:

8

Roller

Заводской номер: QY25K.02II.1.2 Количество на модель: 1
QY25K.02II.1.2
1
9

Номер детали на чертеже:

9

Slleve

Заводской номер: QY25K.02II.1-3 Количество на модель: 2
QY25K.02II.1-3
2
10

Номер детали на чертеже:

10

Bolt M12x40

Заводской номер: 10410040 Количество на модель: 2
10410040
2
11

Номер детали на чертеже:

11

Washer 12

Заводской номер: 10440123 Количество на модель: 4
10440123
4
12

Номер детали на чертеже:

12

Washer 12

Заводской номер: 10440010 Количество на модель: 10
10440010
10
13

Номер детали на чертеже:

13

Nut M12

Заводской номер: 10430005 Количество на модель: 2
10430005
2
14

Номер детали на чертеже:

14

Plate

Заводской номер: QY25K.02II.1-4 Количество на модель: 1
QY25K.02II.1-4
1
15

Номер детали на чертеже:

15

Plate

Заводской номер: QY25K.02II.1-5 Количество на модель: 1
QY25K.02II.1-5
1
16

Номер детали на чертеже:

16

Screw M8x25

Заводской номер: 10420079 Количество на модель: 3 .
10420079
3 .
17

Номер детали на чертеже:

17

Washer 8

Заводской номер: 10440001 Количество на модель: 1
10440001
1
18

Номер детали на чертеже:

18

Washer 8

Заводской номер: 10440062 Количество на модель: 1
10440062
1
19

Номер детали на чертеже:

19

Nut М8

Заводской номер: 10430001 Количество на модель: 1
10430001
1
20

Номер детали на чертеже:

20

Bolt

Заводской номер: QY25K.02II.1-6 Количество на модель: 6
QY25K.02II.1-6
6
21

Номер детали на чертеже:

21

Support

Заводской номер: QY25K.02II.1-7 Количество на модель: 2
QY25K.02II.1-7
2
22

Номер детали на чертеже:

22

Slider

Заводской номер: QY25K.02II.1-8 Количество на модель: 2
QY25K.02II.1-8
2
23

Номер детали на чертеже:

23

Nut M16

Заводской номер: 10430078 Количество на модель: 6
10430078
6
24

Номер детали на чертеже:

24

Pin B16x80

Заводской номер: 10470107 Количество на модель: 4
10470107
4
25

Номер детали на чертеже:

25

Pin 4x30

Заводской номер: 10470007 Количество на модель: 4
10470007
4
26

Номер детали на чертеже:

26

Retaining plate

Заводской номер: QY25K.02II.1-13 Количество на модель: 2
QY25K.02II.1-13
2
27

Номер детали на чертеже:

27

Bolt M12x25

Заводской номер: 10420004 Количество на модель: 8
10420004
8
28

Номер детали на чертеже:

28

Girder

Заводской номер: QY25K.02II.1.14 Количество на модель: 1
QY25K.02II.1.14
1
29

Номер детали на чертеже:

29

Slider

Заводской номер: QY25K.02III.1-2A Количество на модель: 1
QY25K.02III.1-2A
1
30

Номер детали на чертеже:

30

Mat

Заводской номер: QY25K.02II.1-16 Количество на модель: 2
QY25K.02II.1-16
2
31

Номер детали на чертеже:

31

Slider

Заводской номер: QY25K.02III.1-3А Количество на модель: 1
QY25K.02III.1-3А
1
32

Номер детали на чертеже:

32

Mat

Заводской номер: QY25K.02II.1-18 Количество на модель: 2
QY25K.02II.1-18
2
33

Номер детали на чертеже:

33

Mat

Заводской номер: QY25K.02II-1-19 Количество на модель: 4
QY25K.02II-1-19
4
34

Номер детали на чертеже:

34

Mat

Заводской номер: QY25K.02II.1-20 Количество на модель: 2
QY25K.02II.1-20
2
35

Номер детали на чертеже:

35

Slider

Заводской номер: QY25K.02III.1-4 Количество на модель: 1
QY25K.02III.1-4
1
36

Номер детали на чертеже:

36

Slider

Заводской номер: QY25K.02III.1-5 Количество на модель: 1
QY25K.02III.1-5
1
37

Номер детали на чертеже:

37

Retaining shaft plate

Заводской номер: QY25K.02II.1-21 Количество на модель: 1
QY25K.02II.1-21
1
38

Номер детали на чертеже:

38

Shaft

Заводской номер: QY25K.02II.1-22 Количество на модель: 1
QY25K.02II.1-22
1
39

Номер детали на чертеже:

39

Bushing

Заводской номер: QY25K.02II.1-23 Количество на модель: 2
QY25K.02II.1-23
2
40

Номер детали на чертеже:

40

Bolt M20x40

Заводской номер: 10410324 Количество на модель: 2
10410324
2
41

Номер детали на чертеже:

41

Washer 20

Заводской номер: 10440015 Количество на модель: 2
10440015
2
