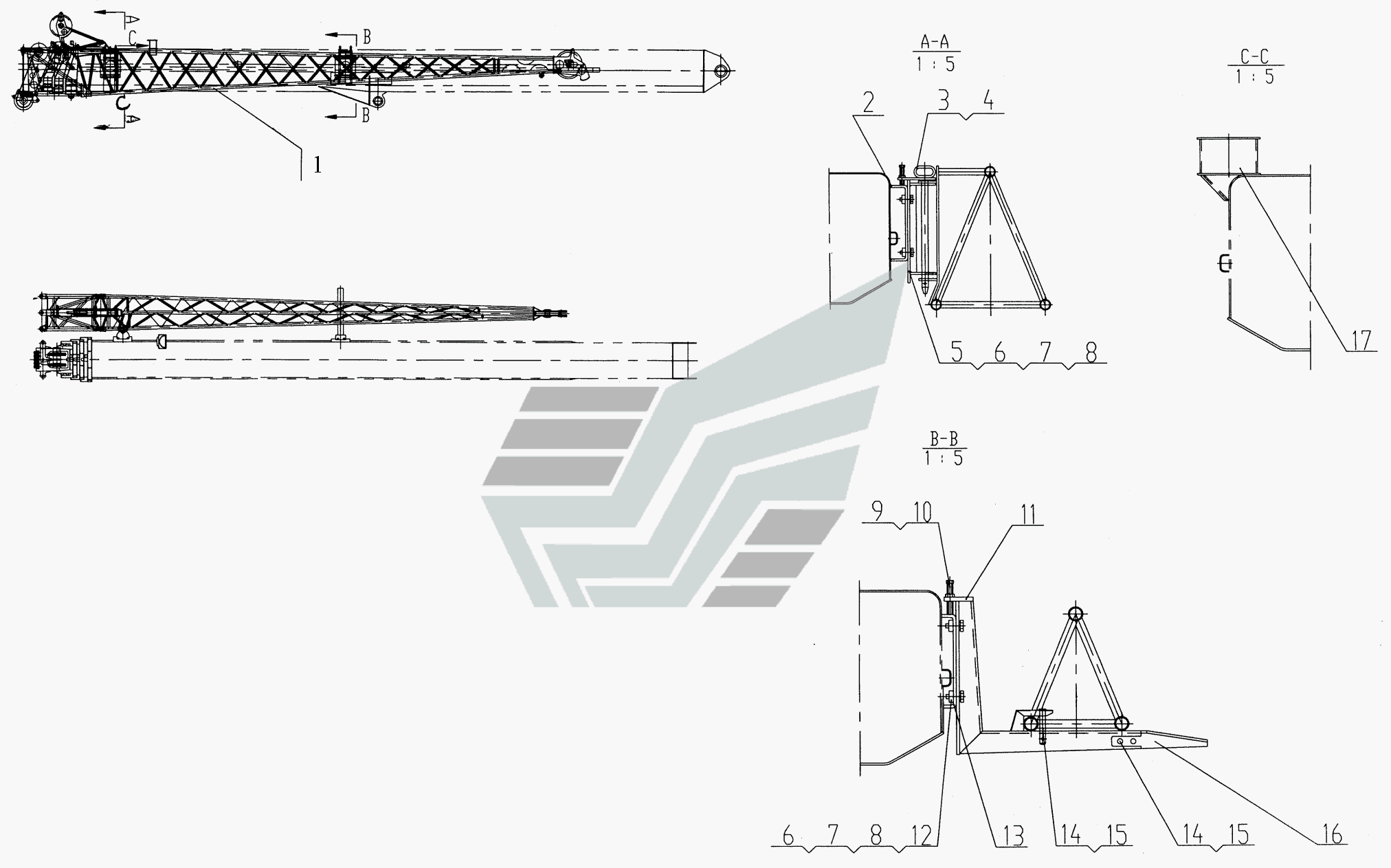

QY25K.14 Jib QY25K. Каталог 2010г.

QAY25.18 Boom Cap Single Pulley QY25K QY25K.20A Balance QY25K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Jib assembly

Заводской номер: QY16K.14 Количество на модель: 1
QY16K.14
1
2

Номер детали на чертеже:

2

Support plate

Заводской номер: QY25K.14-1 Количество на модель: 1
QY25K.14-1
1
3

Номер детали на чертеже:

3

Pin Shaft

Заводской номер: QY16K.14.3 Количество на модель: 1
QY16K.14.3
1
4

Номер детали на чертеже:

4

Clip

Заводской номер: QY16K.1-2 Количество на модель: 1
QY16K.1-2
1
5

Номер детали на чертеже:

5

Support shelf

Заводской номер: QY25K.14.3 Количество на модель: 1
QY25K.14.3
1
6

Номер детали на чертеже:

6

Bolt M12x50

Заводской номер: 10410016 Количество на модель: 8
10410016
8
7

Номер детали на чертеже:

7

Washer 12

Заводской номер: 10440010 Количество на модель: 8
10440010
8
8

Номер детали на чертеже:

8

Washer 12

Заводской номер: 10440012 Количество на модель: 8
10440012
8
9

Номер детали на чертеже:

9

Bolt M20x120

Заводской номер: 10410336 Количество на модель: 4
10410336
4
10

Номер детали на чертеже:

10

Nut M20

Заводской номер: 10430008 Количество на модель: 4
10430008
4
11

Номер детали на чертеже:

11

Support shelf

Заводской номер: QY25K.14.2А Количество на модель: 1
QY25K.14.2А
1
12

Номер детали на чертеже:

12

Gasket

Заводской номер: QY16K.14-6 Количество на модель: 4
QY16K.14-6
4
13

Номер детали на чертеже:

13

Support plate

Заводской номер: QY16K.14-7 Количество на модель: 1
QY16K.14-7
1
14

Номер детали на чертеже:

14

Spring Pin

Заводской номер: QY16K.02.3-3 Количество на модель: 3
QY16K.02.3-3
3
15

Номер детали на чертеже:

15

Pin M20x120

Заводской номер: 10470106 Количество на модель: 3
10470106
3
16

Номер детали на чертеже:

16

Plate

Заводской номер: QY16K.14-9 Количество на модель: 1
QY16K.14-9
1
17

Номер детали на чертеже:

17

Rope quide

Заводской номер: QY16K.14.8 Количество на модель: 1
QY16K.14.8
1
