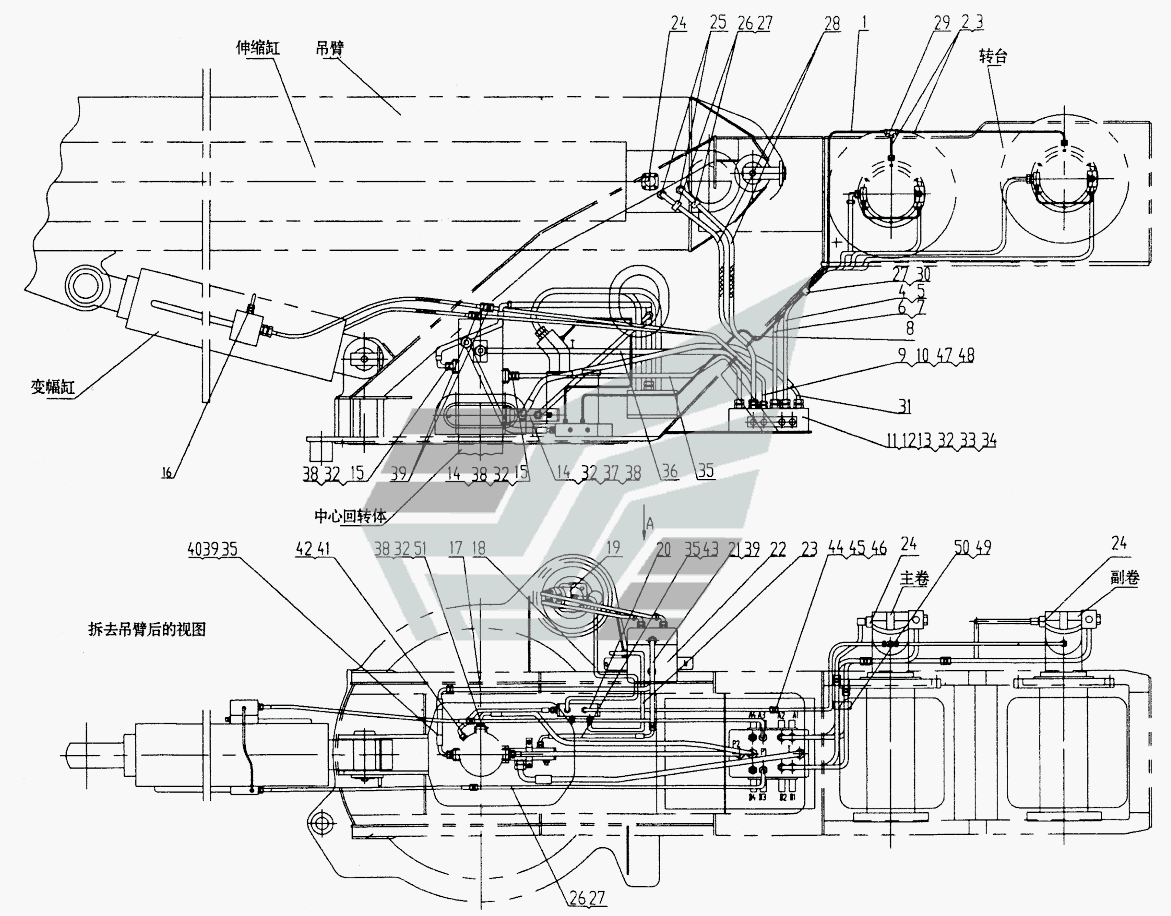

QY25K.13 Hydraulic System Pipeline of Crane (main) QY25K. Каталог 2010г.

QY16K.11.6 Balance Electric System QY25K QY25K.13 Hydraulic System Pipeline of Crane (control) QY25K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Seamless tube d.10x1.5

Заводской номер: QY25K.13.1-1 Количество на модель: 1
QY25K.13.1-1
1
2

Номер детали на чертеже:

2

Seamless tube d.10x1.5

Заводской номер: QY25K.13.1-2 Количество на модель: 1
QY25K.13.1-2
1
3

Номер детали на чертеже:

3

Seamless tube d.10x1.5

Заводской номер: QY25K.13.1-3 Количество на модель: 1
QY25K.13.1-3
1
4

Номер детали на чертеже:

4

Seamless tube d.25x2.5

Заводской номер: QY25K.13.1-4 Количество на модель: 1
QY25K.13.1-4
1
5

Номер детали на чертеже:

5

Seamless tube d.25x2.5

Заводской номер: QY25K.13.1-5 Количество на модель: 1
QY25K.13.1-5
1
6

Номер детали на чертеже:

6

Seamless tube d.25x2.5

Заводской номер: QY25K.13.1-6 Количество на модель: 1
QY25K.13.1-6
1
7

Номер детали на чертеже:

7

Seamless tube d.25x2.5

Заводской номер: QY25K.13.1-7 Количество на модель: 1
QY25K.13.1-7
1
8

Номер детали на чертеже:

8

Seamless tube d.10x1.5

Заводской номер: QY25K.13.1-8 Количество на модель: 1
QY25K.13.1-8
1
9

Номер детали на чертеже:

9

Seamless tube d.20x2

Заводской номер: QY25K.13.1-9 Количество на модель: 1
QY25K.13.1-9
1
10

Номер детали на чертеже:

10

Seamless tube d.20x2

Заводской номер: QY25K.13.1-10 Количество на модель: 1
QY25K.13.1-10
1
11

Номер детали на чертеже:

11

Assembly of operating valve

Заводской номер: QY16K.13.2.11А Количество на модель: 1
QY16K.13.2.11А
1
12

Номер детали на чертеже:

12

Bracket

Заводской номер: QY16K.13.2-12 Количество на модель: 1
QY16K.13.2-12
1
13

Номер детали на чертеже:

13

Tendon

Заводской номер: QY25K.13.1-19 Количество на модель: 2
QY25K.13.1-19
2
14

Номер детали на чертеже:

14

Compositive- pipe

Заводской номер: QY16K.13.2.14 Количество на модель: 1
QY16K.13.2.14
1
15

Номер детали на чертеже:

15

Pipes of lifting mech

Заводской номер: QY16K.13.2.24В Количество на модель: 2
QY16K.13.2.24В
2
16

Номер детали на чертеже:

16

Pipes of elevatin mech

Заводской номер: QY16K.13.2.17А Количество на модель: 1
QY16K.13.2.17А
1
17

Номер детали на чертеже:

17

Seamless tube d.20x2

Заводской номер: QY25K.13.1-11 Количество на модель: 1
QY25K.13.1-11
1
18

Номер детали на чертеже:

18

Seamless tube d.10x1.5

Заводской номер: QY25K.13.1-12 Количество на модель: 1
QY25K.13.1-12
1
19

Номер детали на чертеже:

19

Pipes of swing gear

Заводской номер: QY16K.13.2.19А Количество на модель: 1
QY16K.13.2.19А
1
20

Номер детали на чертеже:

20

Compositive- pipe

Заводской номер: QY16K.13.2.21 Количество на модель: 1
QY16K.13.2.21
1
21

Номер детали на чертеже:

21

Seamless tube d.20x2

Заводской номер: QY25К.13.1-13 Количество на модель: 1
QY25К.13.1-13
1
22

Номер детали на чертеже:

22

Pipes of Commutation valve

Заводской номер: QY16K.13.2.18 Количество на модель: 1
QY16K.13.2.18
1
23

Номер детали на чертеже:

23

Seamless tube d.10x1.5

Заводской номер: QY25K.13.1-14 Количество на модель: 1
QY25K.13.1-14
1
24

Номер детали на чертеже:

24

Balance valve

Заводской номер: 10100147 Количество на модель: 1
10100147
1
25

Номер детали на чертеже:

25

Fitting

Заводской номер: 20120452 Количество на модель: 2
20120452
2
26

Номер детали на чертеже:

26

Pipe clip

Заводской номер: 10121099 Количество на модель: 2
10121099
2
27

Номер детали на чертеже:

27

Track

Заводской номер: 11210545 Количество на модель: 4
11210545
4
28

Номер детали на чертеже:

28

Tube

Заводской номер: 10120698 Количество на модель: 2
10120698
2
29

Номер детали на чертеже:

29

Fitting G10

Заводской номер: 10120846 Количество на модель: 1
10120846
1
30

Номер детали на чертеже:

30

Pipe clip

Заводской номер: 11211003 Количество на модель: 4
11211003
4
31

Номер детали на чертеже:

31

Tube

Заводской номер: 10123130 Количество на модель: 1
10123130
1
32

Номер детали на чертеже:

32

Bolt M10x100

Заводской номер: 10410229 Количество на модель: 3
10410229
3
33

Номер детали на чертеже:

33

Washer 10

Заводской номер: 10440006 Количество на модель: 7
10440006
7
34

Номер детали на чертеже:

34

Nut M10

Заводской номер: 10430004 Количество на модель: 3
10430004
3
35

Номер детали на чертеже:

35

Tube

Заводской номер: 10121041 Количество на модель: 1
10121041
1
36

Номер детали на чертеже:

36

Tube

Заводской номер: 10123131 Количество на модель: 1
10123131
1
37

Номер детали на чертеже:

37

О-ring 47.22x3.55

Заводской номер: 20130003 Количество на модель: 1
20130003
1
38

Номер детали на чертеже:

38

Screw M10x25

Заводской номер: 10420005 Количество на модель: 4
10420005
4
39

Номер детали на чертеже:

39

Fitting

Заводской номер: 20120459 Количество на модель: 4
20120459
4
40

Номер детали на чертеже:

40

Tube

Заводской номер: 10123132 Количество на модель: 1
10123132
1
41

Номер детали на чертеже:

41

Fitting G14

Заводской номер: 10120560 Количество на модель: 1
10120560
1
42

Номер детали на чертеже:

42

Tube

Заводской номер: 10123133 Количество на модель: 1
10123133
1
43

Номер детали на чертеже:

43

Tube

Заводской номер: 10121002 Количество на модель: 1
10121002
1
44

Номер детали на чертеже:

44

Fitting G10

Заводской номер: 10120539 Количество на модель: 1
10120539
1
45

Номер детали на чертеже:

45

Nut 10

Заводской номер: 10120529 Количество на модель: 3
10120529
3
46

Номер детали на чертеже:

46

Cutting ring G10

Заводской номер: 10120368 Количество на модель: 3
10120368
3
47

Номер детали на чертеже:

47

Nut

Заводской номер: 20430008 Количество на модель: 8
20430008
8
48

Номер детали на чертеже:

48

Cuting ring

Заводской номер: 20120472 Количество на модель: 8
20120472
8
49

Номер детали на чертеже:

49

Track L=180

Заводской номер: 11211034 Количество на модель: 4
11211034
4
50

Номер детали на чертеже:

50

Pipe clip

Заводской номер: 11210339 Количество на модель: 8
11210339
8
51

Номер детали на чертеже:

51

Flange

Заводской номер: 10123947 Количество на модель: 3
10123947
3
