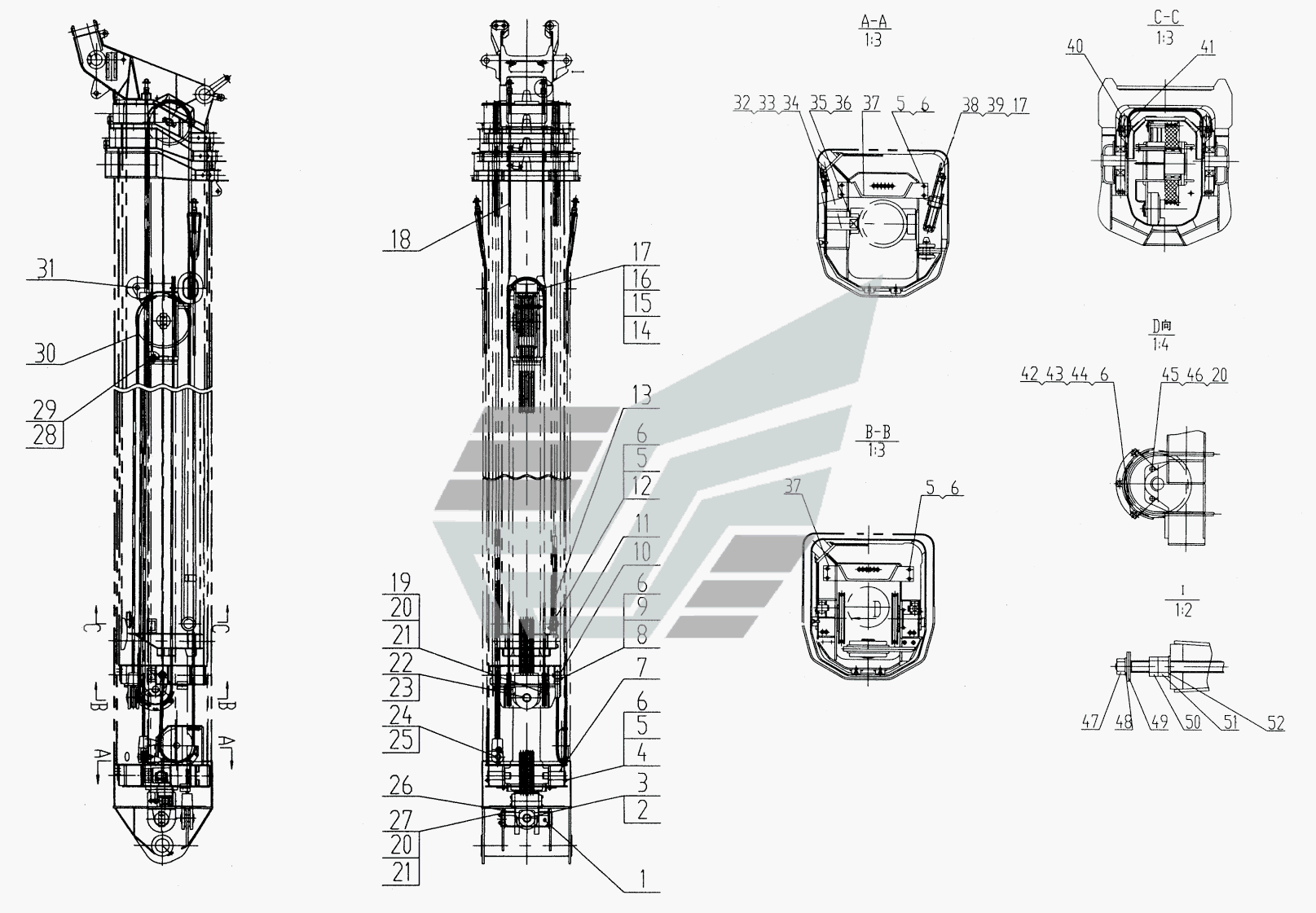

QY25K.02III.5 Telescoping Units QY25K. Каталог 2010г.

QY25K.02III.4 4th Section QY25K QY16K.03C Control Cab QY25K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Shaft

Заводской номер: QY25K.02II.5-1 Количество на модель: 1
QY25K.02II.5-1
1
2

Номер детали на чертеже:

2

Pin

Заводской номер: QY25K.02II.5-2 Количество на модель: 1
QY25K.02II.5-2
1
3

Номер детали на чертеже:

3

Clip

Заводской номер: QY25K.02II.5-3 Количество на модель: 1
QY25K.02II.5-3
1
4

Номер детали на чертеже:

4

Fixed plate

Заводской номер: QY25K.02II.5-4 Количество на модель: 2
QY25K.02II.5-4
2
5

Номер детали на чертеже:

5

Bolt M8x20

Заводской номер: 10410011 Количество на модель: 16
10410011
16
6

Номер детали на чертеже:

6

Washer 8

Заводской номер: 10440001 Количество на модель: 24
10440001
24
7

Номер детали на чертеже:

7

Shaft

Заводской номер: QY25K.02II.5-5 Количество на модель: 2
QY25K.02II.5-5
2
8

Номер детали на чертеже:

8

Fixed plate

Заводской номер: QY25K.02II.5-7 Количество на модель: 2
QY25K.02II.5-7
2
9

Номер детали на чертеже:

9

Bolt M8x16

Заводской номер: 10410026 Количество на модель: 2
10410026
2
10

Номер детали на чертеже:

10

Pin

Заводской номер: QY25K.02II.5-8 Количество на модель: 2
QY25K.02II.5-8
2
11

Номер детали на чертеже:

11

Thinly rope I

Заводской номер: QY25K.02II.5.9 Количество на модель: 2
QY25K.02II.5.9
2
12

Номер детали на чертеже:

12

Shaft Bushing

Заводской номер: QY25K.02II.5-10 Количество на модель: 2
QY25K.02II.5-10
2
13

Номер детали на чертеже:

13

Grossly rоре II

Заводской номер: QY25K.02II.5.11 Количество на модель: 2
QY25K.02II.5.11
2
14

Номер детали на чертеже:

14

Rope

Заводской номер: QY25K.02II.5.12 Количество на модель: 2
QY25K.02II.5.12
2
15

Номер детали на чертеже:

15

BoltM6x35

Заводской номер: 10410259 Количество на модель: 2
10410259
2
16

Номер детали на чертеже:

16

Washer 6

Заводской номер: 10440022 Количество на модель: 6
10440022
6
17

Номер детали на чертеже:

17

Nut М6

Заводской номер: 10430009 Количество на модель: 4
10430009
4
18

Номер детали на чертеже:

18

Thinly rоре II

Заводской номер: QY25K.02II.5.20 Количество на модель: 1
QY25K.02II.5.20
1
19

Номер детали на чертеже:

19

Uphold pedestal

Заводской номер: QY25K.02II.5.6 Количество на модель: 1
QY25K.02II.5.6
1
20

Номер детали на чертеже:

20

Screw M10x25

Заводской номер: 10420005 Количество на модель: 6
10420005
6
21

Номер детали на чертеже:

21

Washer 10

Заводской номер: 10440006 Количество на модель: 10
10440006
10
22

Номер детали на чертеже:

22

Pin

Заводской номер: QY25K.02II.5-25 Количество на модель: 1
QY25K.02II.5-25
1
23

Номер детали на чертеже:

23

Bolt M10x20

Заводской номер: 10420146 Количество на модель: 6
10420146
6
24

Номер детали на чертеже:

24

Pin

Заводской номер: QY25K.02II.5-27 Количество на модель: 2
QY25K.02II.5-27
2
25

Номер детали на чертеже:

25

Clip

Заводской номер: QY25K.02II.5-28 Количество на модель: 2
QY25K.02II.5-28
2
26

Номер детали на чертеже:

26

Sleeve

Заводской номер: QY25K.02II.5-29 Количество на модель: 2
QY25K.02II.5-29
2
27

Номер детали на чертеже:

27

Fixed plate

Заводской номер: QY25K.02II.5.14-3 Количество на модель: 1
QY25K.02II.5.14-3
1
28

Номер детали на чертеже:

28

Screw M16x40

Заводской номер: 10420161 Количество на модель: 4
10420161
4
29

Номер детали на чертеже:

29

Washer 16

Заводской номер: 10440002 Количество на модель: 4
10440002
4
31

Номер детали на чертеже:

31

Guide pully structure

Заводской номер: QY25K.02III.5.1 Количество на модель: 1
QY25K.02III.5.1
1
32

Номер детали на чертеже:

32

Screw M6x35

Заводской номер: 10420108 Количество на модель: 4
10420108
4
33

Номер детали на чертеже:

33

Rope holder

Заводской номер: QY25K.02III.5-15 Количество на модель: 1
QY25K.02III.5-15
1
34

Номер детали на чертеже:

34

Rope holder

Заводской номер: QY25K.02II.5-16 Количество на модель: 1
QY25K.02II.5-16
1
35

Номер детали на чертеже:

35

Mat

Заводской номер: QY25K.02II.5-17 Количество на модель: 2
QY25K.02II.5-17
2
36

Номер детали на чертеже:

36

Mat

Заводской номер: QY25K.02II.5-18 Количество на модель: 2
QY25K.02II.5-18
2
37

Номер детали на чертеже:

37

Rope roller

Заводской номер: QY25K.02II.5.19 Количество на модель: 2
QY25K.02II.5.19
2
38

Номер детали на чертеже:

38

Rope holder

Заводской номер: QY25K.02II.5-21 Количество на модель: 2
QY25K.02II.5-21
2
39

Номер детали на чертеже:

39

Bolt M6x20

Заводской номер: 10410678 Количество на модель: 4
10410678
4
40

Номер детали на чертеже:

40

Wheel

Заводской номер: QY25K.02II.5.22 Количество на модель: 2
QY25K.02II.5.22
2
41

Номер детали на чертеже:

41

Pin

Заводской номер: QY25K.02II.5-23 Количество на модель: 2
QY25K.02II.5-23
2
42

Номер детали на чертеже:

42

Rope holder

Заводской номер: QY25K.02II.5.24 Количество на модель: 2
QY25K.02II.5.24
2
43

Номер детали на чертеже:

43

Bolt M8x45

Заводской номер: 10410265 Количество на модель: 6
10410265
6
44

Номер детали на чертеже:

44

Nut М8

Заводской номер: 10430001 Количество на модель: 6
10430001
6
45

Номер детали на чертеже:

45

Plate

Заводской номер: QY25K.02II.5-26 Количество на модель: 2
QY25K.02II.5-26
2
46

Номер детали на чертеже:

46

Shield ring 45

Заводской номер: 10450021 Количество на модель: 2
10450021
2
47

Номер детали на чертеже:

47

Nut M12

Заводской номер: 10430058 Количество на модель: 4
10430058
4
48

Номер детали на чертеже:

48

Washer 16

Заводской номер: 10440005 Количество на модель: 4
10440005
4
49

Номер детали на чертеже:

49

Washer 16

Заводской номер: 10440119 Количество на модель: 8
10440119
8
50

Номер детали на чертеже:

50

Nut M20

Заводской номер: 10430125 Количество на модель: 4
10430125
4
51

Номер детали на чертеже:

51

Nut M20

Заводской номер: 10430008 Количество на модель: 4
10430008
4
52

Номер детали на чертеже:

52

Washer 20

Заводской номер: 10440121 Количество на модель: 4
10440121
4
